隨著LED市場競爭越來越激烈，BOM成本越來越低，為了迎合市場需求，西安芯派推出 SW7118/S 可替換 RC 阻容降壓的高性能低成本LED驅動電源方案。 SW7118/S 在市場銷售兩年多來，得到客戶的一致好評。
1 方案名稱：
SW7118 可替換RC阻容降壓的高性能低成本LED驅動方案
2 品牌名稱：
西安芯派（SEMIPOWER）自主研發品牌。
3 方案特點：
SW7118/S是一款高精度原邊反饋的LED驅動恒流控制開關。芯片采用了550V單芯片集成工藝制造，具有極高的穩定性和極快的啟動速度，適合于功率在9W以內的降壓型非隔離LED恒流電源中。
SW7118/S采用原邊反饋模式，無需任何次級采樣反饋電路和補償電路；內置高壓啟動電路，無需啟動電阻及輔助繞組即可輕松實現芯片自主供電；單線圈的電感方案可以大大簡化生產工序及提高產能；芯派科技特有的專利技術，使得無需反饋管腳即可完成放電檢測，并實現系統的過壓保護和開短路保護；不同于雙芯片聯合封裝同類產品，SW7118/S為目前外圍最精簡，最穩定的方案。
SW7118/S內置線電壓補償，帶有高精度電流取樣，無需增加電流補償電路便可滿足全電壓輸入范圍內±5%的電流精度。高壓啟動電路，使得系統具有極快的起開機時間 。
芯片特點：
● 550V單芯片集成功率管，更穩定
● 550V高壓供電，即開即亮，業界最精簡方案
●過溫掉電流保護，高溫不閃燈
●專利技術，無反饋引腳
●無需任何環路補償， ±5%的恒流輸出精度
●內置輸入線電壓補償，寬輸入電壓
●內置逐周期的電流限制及前沿消隱
● LED開/短路保護， LED 過壓保護
● CS電阻短路保護
● SOP-8 / To-94封裝
4 規格：
①輸入電壓：185VAC ～ 264VAC
②功率因數：>0.5
③輸出電壓：DC 50--75 V
④輸出電流：150mA
⑤輸出功率：5/9 W
⑥效 率：>90%
⑦恒流精度： < ±2%
⑧輸出短路：自動恢復模式
5 應用范圍：
LED球泡燈、蠟燭燈LED筒燈、廚衛燈/其它LED照明應用

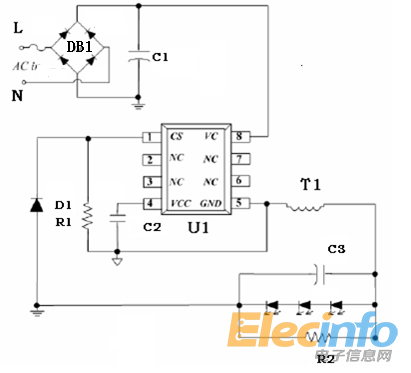

6 電路圖：
7 物料清單：
SW7118/S Demo 外觀尺寸： 20mm*15mm(直徑*高） / 26mm*16mm*15(長*寬*高）
8 聯系方式：
電話：0755-83981818-8672
手機：15919883700（深圳） 13711238100（廣州）
Q Q : 627782763
