本人第一次做JJ逆變器電路,驅動用3525+圖騰772+882,頻率為20.27KHz,用示波器測DS極波形尖峰很高可以達到73.2VPP,脈沖高隨負載越重尖峰會越高,驅動頻率試過最高有試用過35KHZ沒有得到改善尖峰發熱嚴重，兩個場管的D極間加了RC吸收:5R/4W+104串聯試用過沒有得到改善尖峰發熱嚴重，更換MOS管190N08*5對管還是沒有得到改善尖峰發熱嚴重，再購買了6個商家成品變壓更換上還是尖峰高發熱嚴重，變壓器次級直接負載燈200W*2串聯一樣尖峰高74V發熱嚴重問題，請問各位大師有沒有什么辦法改善?若有經過這樣問題兄弟指點，謝謝！
本人組裝時照震語科技PCB板抄下得電路圖和參數做得JJ
購買主功率PCB板和驅動PCB板還有變壓器是震語科技
對于變壓器，給你點我自己的遭遇吧：
忘了是去年還是前年我開始搞這個推挽逆變（494驅動），一開始單邊熱（初級不對稱）。重繞變壓器后兩邊熱（已經對稱）。再后來發現開環空載電流大的嚇人，檢測場管波形發現同樣有尖峰，同時還有干擾存在。后又重做變壓器，始終沒什么大的改變，從此就沒怎么搞了。前段時間買的成品逆變器落水壞了，想自己搞搞買了點銅皮，先把以前做的洞洞板推挽逆變的變壓器重繞了一下，開環空載電流果斷下降到200mA（不過閉環還有40mA）。后把成本逆變器的變壓器EC42拆開重繞，裝上后開環空載電流400mA（磁芯還破過沒粘，直接用膠帶捆的，捆好后還有點點錯位……），而且該逆變器是繼電器控制開關，說明變壓器上的電流同樣很小。所以說去說來，還是變壓器的問題。

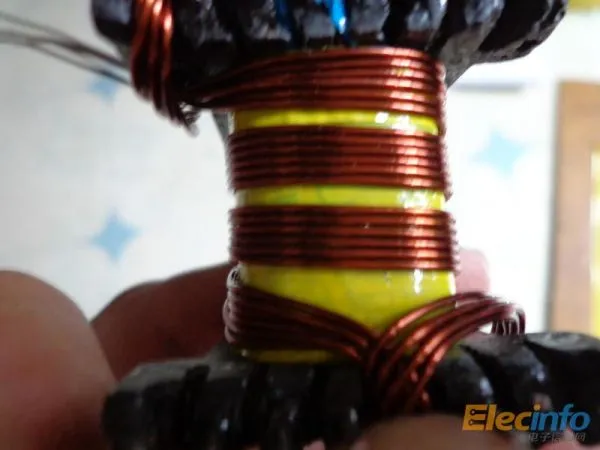

拆成品變壓器時我發現商家賣的成品雖然也是銅皮繞的，但是可能為了操作方便，初級兩繞組僅僅是從中間抽頭，兩繞組用銅皮長度相差好幾厘米。
我自己繞的變壓器，次級+初級+次級的繞法，初級4+4銅皮，次級0.6線雙線并饒88圈，初級是雙銅皮疊加后繞的（初級電壓低沒去考慮分布電容），另外每個繞組都是首尾重疊了的，也就是說我的初級可能是4.2+4.2圈。
另外我看你第一張圖周期49微秒，正占空比才42.5%，那么算下來，死區時間就有7個微秒了，再看看周期為37.17那張圖片的正占空比49.7%發熱正常。作為驗證，你可以在那個基礎上加大死區時間看看人家的是不是會發熱，改的話為保險起見，建議不要加大的負載。
