最近用3843+RU6050R制作了一款BUCK變換器，板子已經發出。

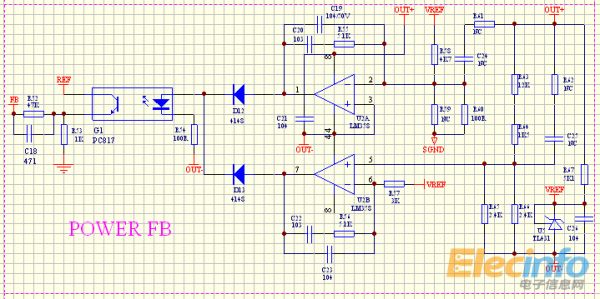

回頭會陸續公布原理圖及制作過程。
歡迎大家一起談?wù)摗ぁぁ?
先把RU6050R的主要參數放上來
銳俊半導體RU6050R制作的BUCK變換器
全部回復(42)
正序查看
倒序查看
@jiame2006
Q1是續流管？VCC采用反激的方式取電，會不會有電壓不穩的問題？畢竟這個是主回路是BUCK。樓主說一說CS部分電路的原理唄，謝謝！感應電壓越高，電流越大？如何確保這個電感不飽和？這個在功率回路里。
1. Q1打算采用同步續流，也可以用二極管。
2. 一般VCC都需要采用反激方式取電，不會有電路不穩的問題，而采用正激方式取電不加電感及續流管會出現電壓不穩的現象。
3. CS部分是電流互感器原理，流過的電流越大，感應電壓越高。電感采用正激方式，就是一個采樣沒有功率，電感一般不回飽和。
0
回復
@zjhuang
今天把小板焊接完了[圖片]輸入過欠壓和短路保護整個計算文件上傳[圖片]明天算下變壓器，準備上電
電感計算，具體計算過程及原理分析可以參考此貼http://m.daogou-taobao.cn/bbs/1485816.html
測量電感值
整機圖
輸出電壓
空載波形
空載正常，現在遇到個問題，帶載不正常，正在整改中···
