初學者，無聊弄了個開關電源驅動電路（推IRFP460開關管）有幾點迷惑，請大家幫忙看看

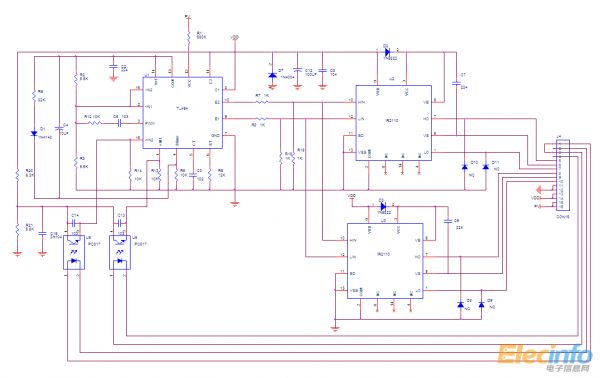

其他不說先上圖

   供電電壓15V

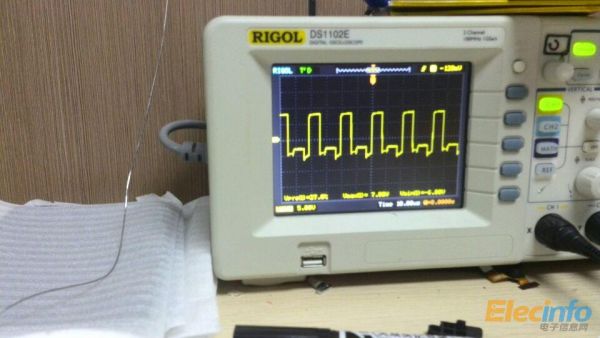

TL494輸出波形，電壓是5.3V 兩組都一樣，有限流電阻（不知道是不是正常，按照我個人見解一個是正常的）

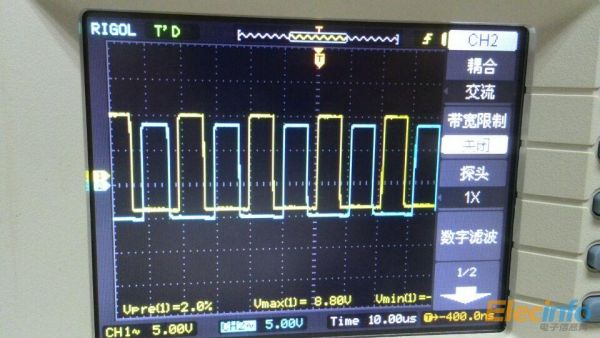

IR2110的1腳（LO)輸出波形，電壓4.9V（我感覺也是正常）

IR2001的7腳（HO）輸出波形，電壓13.9V  （我感覺這里有問題，我個人理解 一個是和1腳的一樣 ）

不敢確定幾點：1. 2110的LO與HO的輸出電壓是否是這個值  2. 2110的輸出波形是否是正確  3.實驗時是直接 接入IRFP460（因為小電壓不怕燒） 4.以上圖形是接上IRFP460的波形圖   只用了單組 其中以個2110沒有用

請友情人士指定一二，謝謝
