[導讀]LED鎢絲燈徹底解決了目前LED球泡燈的發熱問題，因此目前市場需求量激增，特別是歐美市場。LED鎢絲燈開發目前碰到的難題是要求尺寸很小的驅動方案（由于外形限制），占空比基于DU1782開發的電源尺寸比一元硬幣還小，目前已呈供不應求狀態。



在目前市場需求排在第一位的LED球泡燈中，又冒出了一匹黑馬---LED鎢絲燈，因為它徹底解決了LED球泡燈的發熱難題，消除了歐美消費者對安全隱患的擔心。從LED燈具制造巨頭GE的財報中也可以看出LED鎢絲燈已成為一塊很重要的生意。

不過，與LED球泡燈相比，LED鎢絲燈由于受到外形的限制，對LED驅動電源的尺寸提出了更為嚴苛的要求。最近，擅長線性恒流架構LED驅動器開發的上海占空比推出了一款基于DU1782的LED鎢絲燈恒流驅動電源方案，尺寸不足一元硬幣大小，很好地滿足了市場的需求。



鎢絲燈通常2-4根燈絲，每根電壓65-75V，這個電壓很尷尬，比如只有兩根燈絲，加起來150V，單純線性驅動方案沒辦法做，只能用阻容降壓方案來做。但阻容降壓的方案來做也有局限。



鎢絲燈一般是10A的額定電流，能不能用阻容方案本身也存在一定疑慮，同時阻容方案體積比較大。這是個難題。而開關電源方案的問題是體積比較大，不適合LED鎢絲燈使用。



占空比DU1782是一個半壓倍頻線性LED驅動器，基于它開發出來的電源方案尺寸可比一個1元硬幣更小。“半壓”指LED電壓可以是市電峰值的一半，“倍頻”指可以生成4倍于市電頻率的紋波，這樣可減小頻閃，人眼更舒適。



DU1782的工作電壓范圍是110-140V@220Vac，最大輸出功率5.6W，功率因數大于0.7，系統效率在87%以上，具有開路/短路/過溫保護。



圖題：DU1782減小鎢絲燈電源體積

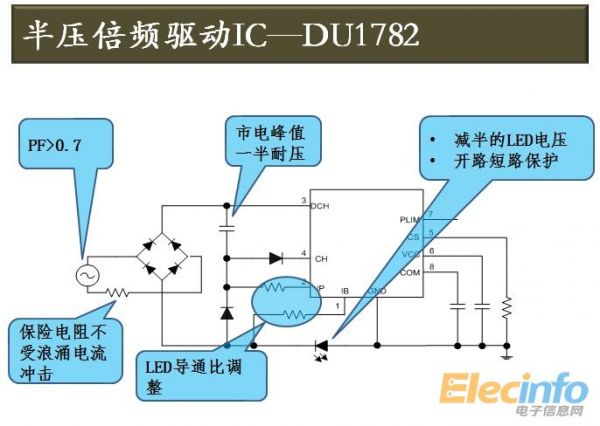

圖題：半壓倍頻驅動電源原理圖

基于DU1782開發出來的驅動電源對于LED鎢絲燈來說堪稱完美的體積，這樣的方案，目前只有占空比在做，某種意義上可以說是壟斷性質。這個驅動電源方案最大的賣點在于：1，一個電源比一個1元硬幣還小；2，所用元件都是貼片元件，最大程度減小了成本。

這個鎢絲燈驅動電源方案一年之內將成為主流方案。我們相信它能很快輻射整個市場。





DU1782還有一個市場，就是2-5W蠟燭燈： 輸入：200-240Vac；輸出: 120-160V、10-30mA

一．  DU1782做小功率蠟燭燈與開關電源-buck比較：

1.       過認證，成本低0.5左右；

2.       PF>0.7 ;

3.       過美國能源之星認證；

二．  DU1782做小功率蠟燭燈與開關電源-APFC buck比較：

1.       過認證，成本低1.0左右；

三．  DU1782做小功率蠟燭燈與阻容電路比較：

1.       恒流，不燒燈；

2.       PF>0.7;

3.       過認證項目成本相當；

4.       過美國能源之星認證；



DU1782典型應用BOM E14燈絲燈，詳見附件。DU1782-E14 130V 10mA.pdf



附錄：占空比線性高壓系列產品及應用領域





上海占空比 2014 11 21
