代替PULSE 平面變壓器規格書
全部回復(39)
正序查看
倒序查看
@shower
支持
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/51/1175062248.gif');}" onmousewheel="return imgzoom(this);">
我公司平面變壓器圖片
0
回復
@jiaoao
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/51/1175062248.gif');}"onmousewheel="returnimgzoom(this);">我公司平面變壓器圖片
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/51/1175062886.gif');}" onmousewheel="return imgzoom(this);"> 0
回復
@jiaoao
好我安排人發
小知識
同樣測試條件下磁心AL值或者器件L值不同原因分析
我們用LCR測試L值時按照IEC標準,測試時根據E=4.44NBAef,通過調整E和f兩個參數來調整B值使其B<2.5Gas,在時間測試時我們設定的電壓為儀表內部電動勢(如401電橋)如圖中的ε,電感產阻抗分壓UL,儀表內阻r分壓Ur,因此不同廠家進行測試時由于測試儀表的電動勢雖然相同,但是如果儀表內阻r不同,則UL不同,于是測試的L值便有差別,即使是同一品牌同一型號的儀表也可能內阻不同,最后測試的L值不同就不足為奇了.
避免辦法:
沒有條件的使用普通電橋,供應方和使用方使用同樣牌號的電橋,或者進行對比找出誤差范圍.
有條件的企業使用高檔電橋,這種高檔電橋可以使用能夠顯示UL的測試儀表或者電流的儀表,如HP4284A 、HP4285A、YY2816等高檔儀表或者通過觀測儀表顯示的電路中的電流(在相同電流下測試).
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/52/406781177654096.bmp');}" onmousewheel="return imgzoom(this);">
同樣測試條件下磁心AL值或者器件L值不同原因分析
我們用LCR測試L值時按照IEC標準,測試時根據E=4.44NBAef,通過調整E和f兩個參數來調整B值使其B<2.5Gas,在時間測試時我們設定的電壓為儀表內部電動勢(如401電橋)如圖中的ε,電感產阻抗分壓UL,儀表內阻r分壓Ur,因此不同廠家進行測試時由于測試儀表的電動勢雖然相同,但是如果儀表內阻r不同,則UL不同,于是測試的L值便有差別,即使是同一品牌同一型號的儀表也可能內阻不同,最后測試的L值不同就不足為奇了.
避免辦法:
沒有條件的使用普通電橋,供應方和使用方使用同樣牌號的電橋,或者進行對比找出誤差范圍.
有條件的企業使用高檔電橋,這種高檔電橋可以使用能夠顯示UL的測試儀表或者電流的儀表,如HP4284A 、HP4285A、YY2816等高檔儀表或者通過觀測儀表顯示的電路中的電流(在相同電流下測試).
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/52/406781177654096.bmp');}" onmousewheel="return imgzoom(this);"> 0
回復
@mil-std-
看照片做工不錯
FEATURES
■ Power Rating Up to 15 Watts
■ High Efficiency
■ Footprint 14.60 mm X 16.80 mm
■ Lower Profile of 6.0 mm
■ High Isolation (operational) 1500 Vdc
■ High frequency 200 kHz - 5.0 MHz
■ Operating Temperature - 40 ℃to +125℃ DESCRIPTION
The PT146S series of planar transformers are optimize
for power supplies of high performance DC/DC converters.
Due to an optimised core, winding geometry and interleaving
technology, they are able to offer a high efficiencies up
to over 98 percent, high power density of 400 watts per
cubic inch, but lower profile of 6.0 mm only. The series are
consisted of 12 part numbers, are intended for use of
DC-DC converter supply with forward, full-bridge, half-bridge
and push – pull power supplies. Topologies in application
with input voltages between 18 and 75 volts, and output
voltages from 18 volts down to 1.2 volts.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/1744351180617599.bmp');}" onmousewheel="return imgzoom(this);">
■ Power Rating Up to 15 Watts
■ High Efficiency
■ Footprint 14.60 mm X 16.80 mm
■ Lower Profile of 6.0 mm
■ High Isolation (operational) 1500 Vdc
■ High frequency 200 kHz - 5.0 MHz
■ Operating Temperature - 40 ℃to +125℃ DESCRIPTION
The PT146S series of planar transformers are optimize
for power supplies of high performance DC/DC converters.
Due to an optimised core, winding geometry and interleaving
technology, they are able to offer a high efficiencies up
to over 98 percent, high power density of 400 watts per
cubic inch, but lower profile of 6.0 mm only. The series are
consisted of 12 part numbers, are intended for use of
DC-DC converter supply with forward, full-bridge, half-bridge
and push – pull power supplies. Topologies in application
with input voltages between 18 and 75 volts, and output
voltages from 18 volts down to 1.2 volts.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/1744351180617599.bmp');}" onmousewheel="return imgzoom(this);"> 0
回復
@waily2008
FEATURES■PowerRatingUpto15Watts■HighEfficiency■Footprint14.60mmX16.80mm■LowerProfileof6.0mm■HighIsolation(operational)1500Vdc■Highfrequency200kHz-5.0MHz■OperatingTemperature-40℃to+125℃DESCRIPTIONThePT146SseriesofplanartransformersareoptimizeforpowersuppliesofhighperformanceDC/DCconverters.Duetoanoptimisedcore,windinggeometryandinterleavingtechnology,theyareabletoofferahighefficienciesuptoover98percent,highpowerdensityof400wattspercubicinch,butlowerprofileof6.0mmonly.Theseriesareconsistedof12partnumbers,areintendedforuseofDC-DCconvertersupplywithforward,full-bridge,half-bridgeandpush–pullpowersupplies.Topologiesinapplicationwithinputvoltagesbetween18and75volts,andoutputvoltagesfrom18voltsdownto1.2volts.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/53/1744351180617599.bmp');}"onmousewheel="returnimgzoom(this);">
頂一下
0
回復
@jiaoao
哦看來國內使用PULSE產品的電源廠家不多呀呵呵
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/64/406781209347966.jpg');}" onmousewheel="return imgzoom(this);">

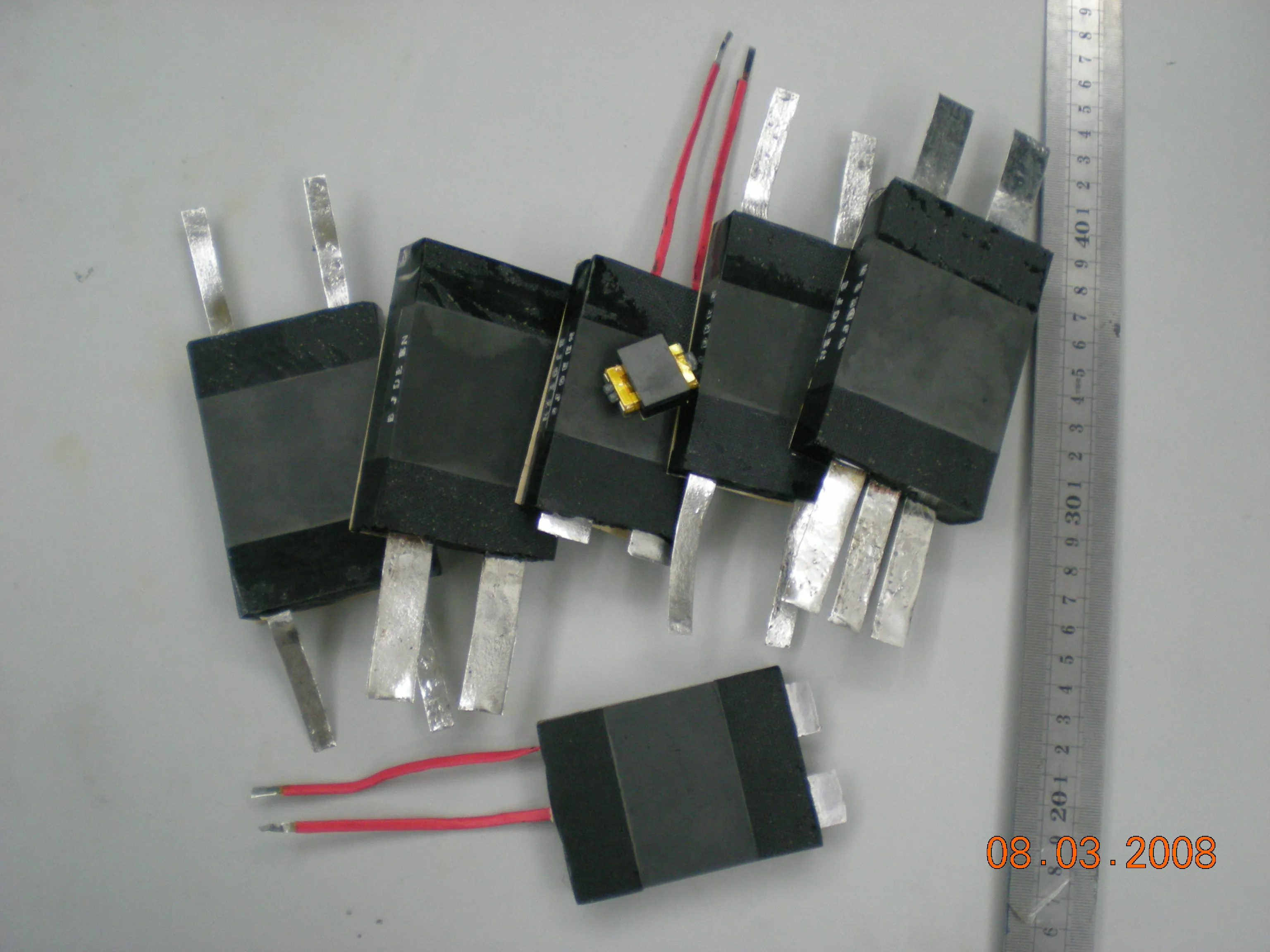

大的尺寸是100mm*65mm*21mm 重量450克 功率是2500W-3000W (100kHz) 2000W 50kHz 散熱采用鋁制散熱器 溫升50-60度
小尺寸的是84*60*15 230g 功率是1000W-1500W (100kHz) 800W-1200W 50kHz 散熱采用鋁制散熱器 溫升50-60度
由于該變壓器的繞組采用銅泊 絕緣材料為H級 180度的聚酰亞胺材料 所以實際變壓器的最高工作溫度超過B級(繞組溫度) 實際磁心溫度可以在100度工作,熱點比外部溫度溫差不會超過10度 平面變壓器的散熱通道短 不會像傳統變壓器那樣由于散熱通道長 致使內部繞組溫度有時由于熱的積累要高的多.
通過上述案例 大家可以對平面變壓器的功率密度有個直觀的了解.也歡迎到
電路拓撲結果一般是全橋電路 該變壓器適用于AC-DC DC-DC電源的小型化 特別是機載 彈載以及火箭 衛星等對重量 和散熱要求較高的場合 適合軍品 也適合民用和工業用.
0
回復
@waily2008
FEATURES■PowerRatingUpto15Watts■HighEfficiency■Footprint14.60mmX16.80mm■LowerProfileof6.0mm■HighIsolation(operational)1500Vdc■Highfrequency200kHz-5.0MHz■OperatingTemperature-40℃to+125℃DESCRIPTIONThePT146SseriesofplanartransformersareoptimizeforpowersuppliesofhighperformanceDC/DCconverters.Duetoanoptimisedcore,windinggeometryandinterleavingtechnology,theyareabletoofferahighefficienciesuptoover98percent,highpowerdensityof400wattspercubicinch,butlowerprofileof6.0mmonly.Theseriesareconsistedof12partnumbers,areintendedforuseofDC-DCconvertersupplywithforward,full-bridge,half-bridgeandpush–pullpowersupplies.Topologiesinapplicationwithinputvoltagesbetween18and75volts,andoutputvoltagesfrom18voltsdownto1.2volts.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/53/1744351180617599.bmp');}"onmousewheel="returnimgzoom(this);">
做工上和Pulse還是沒得比的,至于性能怎么樣,我就不知道了,但愿國產貨能夠有上佳的表現!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/2761561216271570.gif');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/2761561216271570.gif');}" onmousewheel="return imgzoom(this);"> 0
回復
@jiaoao
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/64/406781209347966.jpg');}"onmousewheel="returnimgzoom(this);">大的尺寸是100mm*65mm*21mm 重量450克 功率是2500W-3000W(100kHz)2000W50kHz 散熱采用鋁制散熱器 溫升50-60度 小尺寸的是84*60*15 230g 功率是1000W-1500W(100kHz)800W-1200W50kHz 散熱采用鋁制散熱器 溫升50-60度 由于該變壓器的繞組采用銅泊絕緣材料為H級180度的聚酰亞胺材料所以實際變壓器的最高工作溫度超過B級(繞組溫度)實際磁心溫度可以在100度工作,熱點比外部溫度溫差不會超過10度平面變壓器的散熱通道短不會像傳統變壓器那樣由于散熱通道長致使內部繞組溫度有時由于熱的積累要高的多.通過上述案例大家可以對平面變壓器的功率密度有個直觀的了解.也歡迎到電路拓撲結果一般是全橋電路 該變壓器適用于AC-DCDC-DC電源的小型化特別是機載彈載以及火箭衛星等對重量和散熱要求較高的場合適合軍品也適合民用和工業用.
頂
國內使用PULSE產品的電源廠家真的不多,用不起啊.
Jiaoao兄,你把你的平面變壓器做一個和四川金川公司產品的對照表吧.
國內使用PULSE產品的電源廠家真的不多,用不起啊.
Jiaoao兄,你把你的平面變壓器做一個和四川金川公司產品的對照表吧.
0
回復
@jiaoao
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/64/406781209347966.jpg');}"onmousewheel="returnimgzoom(this);">大的尺寸是100mm*65mm*21mm 重量450克 功率是2500W-3000W(100kHz)2000W50kHz 散熱采用鋁制散熱器 溫升50-60度 小尺寸的是84*60*15 230g 功率是1000W-1500W(100kHz)800W-1200W50kHz 散熱采用鋁制散熱器 溫升50-60度 由于該變壓器的繞組采用銅泊絕緣材料為H級180度的聚酰亞胺材料所以實際變壓器的最高工作溫度超過B級(繞組溫度)實際磁心溫度可以在100度工作,熱點比外部溫度溫差不會超過10度平面變壓器的散熱通道短不會像傳統變壓器那樣由于散熱通道長致使內部繞組溫度有時由于熱的積累要高的多.通過上述案例大家可以對平面變壓器的功率密度有個直觀的了解.也歡迎到電路拓撲結果一般是全橋電路 該變壓器適用于AC-DCDC-DC電源的小型化特別是機載彈載以及火箭衛星等對重量和散熱要求較高的場合適合軍品也適合民用和工業用.
有幾個問題想請教一下,1,在圖片里所顯示的變壓器國外有沒有生產,我沒有發現PULSE有這種產品. 2, 有沒有詳細的產品說明書. 3,能不能介紹在設計這種變壓器,技術上有那些考慮.4,散熱采用鋁制散熱器是怎么工作的.對你們產品很有興趣.希望多請教.謝謝.
