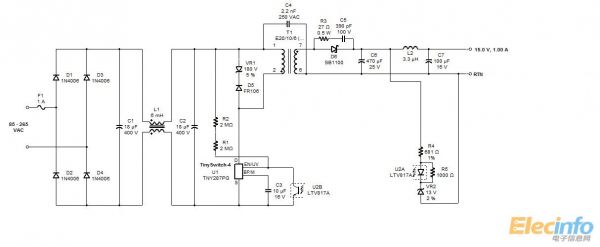

拿287來說，光耦817的二極管電流3ma，映射過去差不多也在3ma左右。手冊上說EN/UV引腳灌電流達到限值就會產生相應控制信號，灌電流從哪里來的？本人小白一只。。
TNY系列的EN/UV引腳的灌電流
全部回復(10)
正序查看
倒序查看
@excellentdy
光耦發光二極管的電流不會工作在3mA，TNY-3工作方式如下：EN/UV的灌電流是檢測啟動電壓是否達到啟動閥值，簡單計算是25uA*上拉電阻阻值，假如上拉電阻是4M，啟動電壓就是100V。啟動后IC檢測從EN/UV腳拉出的電流。拉出的電流小于115uA時，IC下一個周期會開通MOS，MOS電流達到流限時關段，變壓器向次級傳輸能量；如果EN/UV腳拉出的電流大于115uA時，IC下一個周期不會開通MOS，該周期不會有能量傳到次級，輸出電壓會降低，使得光耦電流減小，當EN/UV拉出電流小于115uA，MOS再打開，形成反饋。
最近用TNY276 按典型電路做了個12V0.5A電源（無輔助供電繞組的）一帶負載波形就亂了，不知道咋回事。
0
回復
@excellentdy
光耦發光二極管的電流不會工作在3mA，TNY-3工作方式如下：EN/UV的灌電流是檢測啟動電壓是否達到啟動閥值，簡單計算是25uA*上拉電阻阻值，假如上拉電阻是4M，啟動電壓就是100V。啟動后IC檢測從EN/UV腳拉出的電流。拉出的電流小于115uA時，IC下一個周期會開通MOS，MOS電流達到流限時關段，變壓器向次級傳輸能量；如果EN/UV腳拉出的電流大于115uA時，IC下一個周期不會開通MOS，該周期不會有能量傳到次級，輸出電壓會降低，使得光耦電流減小，當EN/UV拉出電流小于115uA，MOS再打開，形成反饋。
非常感謝，我再去看了下手冊，是我看錯了。光耦發光二極管的電流我也算錯了，假設二極管導通壓降1V，15V時R4的電流0.001471A，R5電流0.001A，發光二極管電流0.000471A，電流轉換比0.8，Ic=0.000377A，這也比115uA大多了，多謝指導
0
回復
@excellentdy
光耦發光二極管的電流不會工作在3mA，TNY-3工作方式如下：EN/UV的灌電流是檢測啟動電壓是否達到啟動閥值，簡單計算是25uA*上拉電阻阻值，假如上拉電阻是4M，啟動電壓就是100V。啟動后IC檢測從EN/UV腳拉出的電流。拉出的電流小于115uA時，IC下一個周期會開通MOS，MOS電流達到流限時關段，變壓器向次級傳輸能量；如果EN/UV腳拉出的電流大于115uA時，IC下一個周期不會開通MOS，該周期不會有能量傳到次級，輸出電壓會降低，使得光耦電流減小，當EN/UV拉出電流小于115uA，MOS再打開，形成反饋。
那115uA是怎么來的。是光耦映射過來的？ 還是前級電壓提供的？啟動后就不檢測灌電流只檢測拉電流？ 這個方案后來沒用。。現在想想，
