明微SM7313P/SM7313-----業內第一個E14接口的2W LED燈絲燈非隔離開關恒流方案

業內第一個E14接口的2W LED燈絲燈非隔離開關恒流方案



    明微基于SM7313P的2W LED燈絲燈方案主要性能特色有:180Vac到264Vac的寬電壓市電輸入;輸出規格為150V/10mA;PF>0.5;電源效率>84%;恒流精度小于3%;具有逐周期峰值電流限制、FB過壓保護、輸出短路及開路保護、以及開機軟啟動等保護功能。此外,明微還推出了基于SM7313P的4瓦支持E27接口的LED燈絲燈方案。

7313--

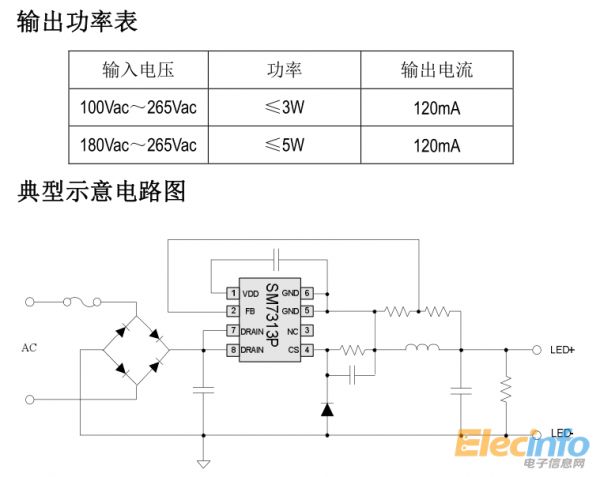

    圖1:明微非隔離一體化創新技術產品SM7313P,元件少,性價比高。

    如采用SM7313P可做高性價比最小元件燈絲燈方案,明微是業內第一家做出支持E14接口的2瓦LED燈絲燈非隔離開關恒流方案的供應商。以前的燈絲燈在燈罩與散熱之間有一個白殼,原因是當時沒能力將一個電源放入一個E14燈頭里。明微以全貼片工藝取代阻容降壓,努力將驅動電源做小,終于解決了這一難題。整個報目表中一個IC和一個貼片電源是最大的成本。貼片電源目前市場價是8分錢。延伸出來可以做一體化,做E27過認證的方案,全部都可以做。

 7313-

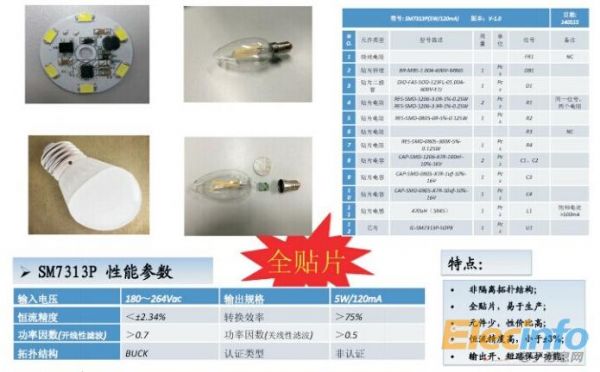

    圖2:采用SM7313P可做高性價比最小元件燈絲燈方案。

    明微非隔離一體化技術創新產品SM7313P,針對目前燈絲燈E14燈頭和E27燈頭,可以將非隔離電源放入E14、E27燈頭里面去,同時不限制燈珠和核定電壓輸入,也沒有頻閃。開發出SM7313P時做了很多驗證,以全貼片工藝取代阻容降壓,寬電壓輸入,普通的5730、5630的LED燈珠就可以做到260流明,已經低于現在的阻容降壓的成本。現在采用貼片電感,微分為單位,上面的外圍元器件節省到不超過五顆元器件。這個最大的優勢在于出入電解拔掉,還可以正常工作;加上去的話可以解決頻閃。如果用高壓的1000V的電容貼上去可以解決輕微頻閃,但是貼片電容是很貴的,所以很多廠家都會加個小電解。



SM7313P概述:

    SM7313P是一款專門用于輸出小電流高電壓的高精度高效率的LED恒流驅動控制芯片,SM7313P芯片工作在固定頻率模式,只需要使用相當小的貼片電感就可以實現 5W 以內的輸出小電流高電壓方案。SM7313P恒流精度可以達到全電壓范圍±3%,外圍元件少,方案成本低。

另外,SM7313P 具有 LED 輸出開短路保護特性。

 7313P

SM7313P特點:

1.寬輸入電壓 85Vac~265Vac

2.恒流精度±3%

3.最大輸出電流可達 120mA

4.采用全貼片的形式即可實現輸出5W左右的功率

5.固定頻率模式

6.內置自恢復的輸出開短路保護功能

7.高效率

8.小體積

9.SM7313P封裝形式:SOP8、SOT89-5



SM7313P應用領域:

1.LED 燈絲燈

2.高壓小電流燈珠

7313P-1
全部回復(11)
正序查看
倒序查看
cykcct
LV.2
2
2014-09-05 05:59

LED燈阻容降壓電源 RC阻容電路(玻絲燈、燈絲燈、鎢絲燈、LED球泡燈、蠟珠燈、尖泡燈、G4燈、G9燈、E14、E27燈杯)專用高壓貼片電容(專業替代插件紅色CCB金屬化薄膜電容器,體積小,也可替代插件鋁電解電容,不漏液,不干枯,耐高溫,壽命長,可減小電路板體積)

  LED阻容降壓用-貼片高壓電容(代替插件CBB)一般常用于110V阻容電路、220V/230V阻容電路中。

1812/2220X7R/X7T材質選擇,250VDC/ 400VDC/450VDC/500VDC/電壓選擇:

110V阻容電路常用規格:

250V124K X7R 1812封裝     250V 154K X7R 1812封裝

250V224K X7R 1812封裝     250V 274K X7R 1812封裝

250V334K X7R 1812封裝     250V 394K X7R 1812封裝

250V474K X7R 1812封裝     250V 564K X7R 1812封裝

250V684K X7R 1812封裝     250V 824K X7R 1812封裝

250V105K X7R 1812封裝     250V 155K X7R 1812封裝

220V/230V阻容電路常用規格:

500V124K X7R 1812封裝      500V 154K X7R 1812封裝

500V224K X7R 1812封裝      500V 274K X7R 1812封裝

500V334K X7R 1812封裝      500V 394K X7R 1812封裝

500V474K X7R 1812封裝      450V 564K X7R 1812封裝

450V684K X7R 1812封裝      400V 824K X7R 1812封裝

400V105K X7R 1812封裝      250V 155K X7R 1812封裝

200V 225 X7R 1812 封裝  400V 105 X7R 2220 封裝250V 225 X7R 2220 封裝   250V 475 X7R 2220 封裝

250V 335 X7R 2220 封裝  450V 474KX7R 1812封裝

以上都有X7R/X7T材質,耐125度高溫,工廠直銷價格有優勢,品質有保證!

詳情咨詢電話:13430464310張小姐 QQ983802528阿里旺旺:cykcct

0
回復
skybow
LV.3
3
2014-09-14 09:19

TP5123 <7w

0
回復
thatswhy
LV.4
4
2014-11-06 16:57
你好!能否發一份全系列燈絲燈的方案給我的。謝謝!marcusseer@163.com   qq:751313952
0
回復
2014-11-11 22:06
@skybow
[圖片]TP5123
頂貼~~~
0
回復
2014-11-11 22:06
頂貼~~~~
0
回復
2014-11-29 15:21
@liyuqing687
頂貼~~~~
樓主你好!能否發一份全系列燈絲燈的方案給我的。謝謝!709875990@qq.com
0
回復
2014-11-29 15:23
@zhangwei2009
樓主你好!能否發一份全系列燈絲燈的方案給我的。謝謝!709875990@qq.com

最好由E12,E14 ,E27調光和不調光的,1W-10W,110V和220V的

0
回復
2014-12-11 15:17
天微的E14 非隔離全電壓無頻閃無塑膠件的都賣了兩年了。
0
回復
2014-12-17 11:28
@thatswhy
你好!能否發一份全系列燈絲燈的方案給我的。謝謝!marcusseer@163.com qq:751313952
您好,鉦銘科工程部工作人員聯系您了,也可以電話咨詢:4000-336-518
0
回復
2015-01-07 16:40

 發一份內置E14的方案資料給我吧,謝謝

312664765@qq.com

0
回復
syiby
LV.5
12
2015-10-05 11:20

發一份內置E27   E14的方案資料給我吧,謝謝

syiby@qq.com
