接下來,一部分一部分的貼出照片

這是外觀:

這是風機管理電路:

這是電源:

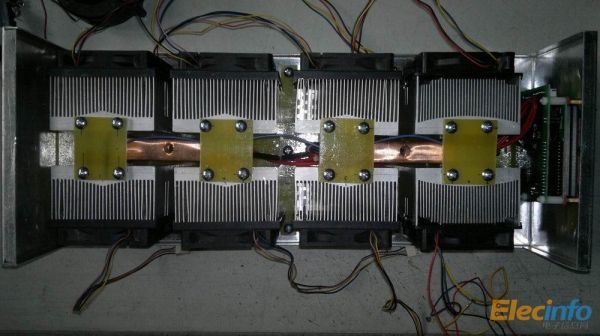

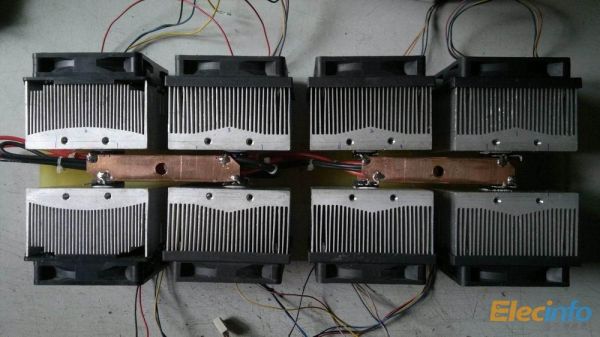

內部整體以及功率管等，內部用線為高溫硅膠線，電流部分2根16AWG并聯，信號部分20AWG：

這塊控制板還可通過USB轉232連電腦進行操作，唯一不爽的是連到64位Win7旗艦版的電腦上，只要電腦顯示屏一進入待機狀態，軟件就會停止響應，數據采集也停了，但是控制板還在正常運行，可能和系統設置有關，

后續來的還挺快外~~ 推薦到底部經典了昂

更多詳情請點擊：http://m.daogou-taobao.cn/bbs/classic/

樓主是刻板高手！空間設計也很不錯。

這是刀刻PCB啊。

超贊，手工制作的很好啊。。

PS技術太好了。。。那么PS人物照片應該還是不錯的吧。

為什么不用畫PCB的軟件？

強，必須頂一個

整機多重呀

散熱片差不多2.4kg，加上其他的大概3.5KG以內，具體沒稱過，主要還是散熱片重。

另外準備再做個小一點的，上水冷，反正水冷配件有的多，有時候一個電子負載還不夠用。

其實，你可以嘗試一下用感光法制作PCB，用到的東西還不算太多。

上兩個我制作好的雙面板的圖片吧。效果還可以吧。。

畢竟專門畫PCB的軟件還是有它的優點的，里面很多規則是可以設置的，焊盤有方形、圓形和八角形的，線寬和間距也是可以隨意設置；雕刻的話我覺得用覆銅分割方式，這樣每個地方都是同樣的大小，就不用去挖掉那些沒用的銅；有網絡區分的就不會連錯線。

不過你能用其他軟件做出這么好的板，真的很佩服！

但是通過水冷頭的流速必須滿足水泵的流量，要不然還是沒用，還有一個就是冷排的換熱能力，銅的效果是好，就是太貴，12025風機風量大一點就好。

所以我準備用2個水冷頭并聯（藍色），并在反面加散熱片，用SC600或SC1000驅動，單個120冷排，應該可以承受較大的功率，大致這樣：

我覺得吧，沒那么麻煩，，，，

有這樣的水桶

加上這樣的馬達，實在不行，一個水冷頭一個馬達。。。。。

沒有啥抗不下來的

暈，那太大了。我的目的是把主要設備包括電子負載控制板和電源都裝到一個標準臺式PC電源外殼里，只有冷排和水箱在外面，但是也和機殼相連，大小接近。

另外隔膜泵只有3膜或3膜以上的才安靜，2膜的太吵，而且隔膜泵的長處是壓力大，流量是不大的，還是離心的流量大。

現在我用的是3w的微型水泵，放水里基本無聲音，流量吧，和我上廁所差不多，效果吧，常見的一個桶水，150w功率下，1小時升溫5度的樣子。

有水排是好，但是像現在天氣本來就熱的要死，，，在來個熱風，，，，

上面的那個水桶可能有點夸張，，，，實際得看使用功率來選擇

水泵倒是容易解決，強大的洗衣機水泵，，，，一分鐘20L

如果這個還看不上，可以選擇1小時3000L的抽水機，，，，，，，，，，，，，，，，，，，，，，，，，，，，

除了水泵體積大點，其余的我感覺做成筆記本大小應該就差不多了，，

我選這種：

上面的是SC600，還有這個SC1000，更大更強，價格也更貴：

哈哈哈，一萬個假如，這是廣告，那也絕對是高質量，上檔次的

這電機是看起來很給力，大贊一個
