LNK623DG有嘯叫~！一直沒有解決，請幫忙！

設計方案：

輸入電流：85-220V

輸出電壓：恒壓12V

輸出電流：300MA

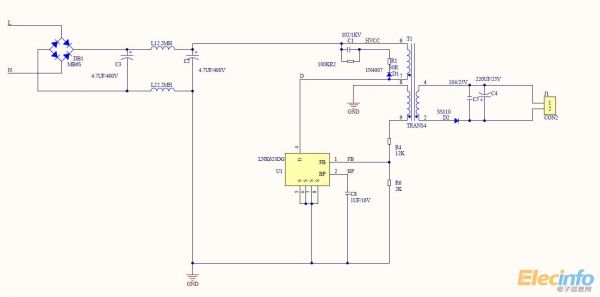

原理圖如下：

QQ圖片20140616154757

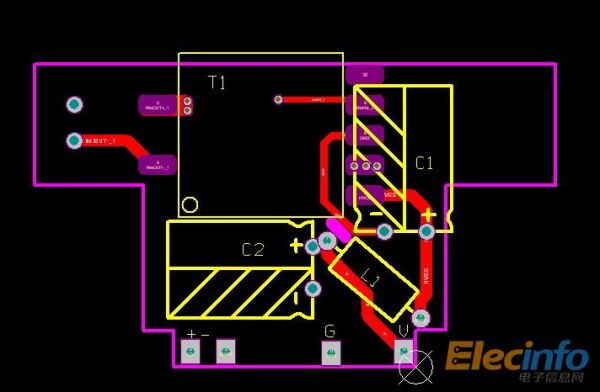

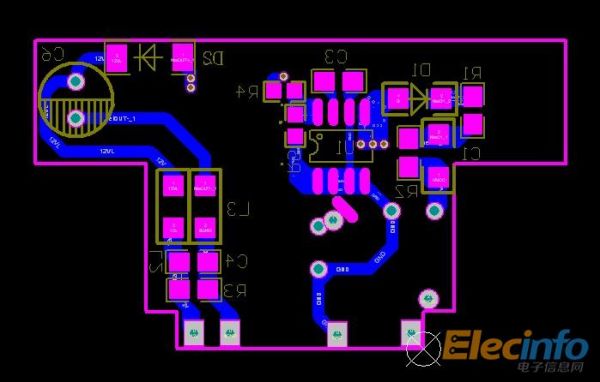

PCB如下：

bb

tt





變壓器：EPC13，初級：110T，次級：21T，輔助：22T，電感量：2.4MH

我遇到的問題：空載和帶載都有不同程度的嘯叫聲

我試過修改過RDC的吸收回路，但沒有明顯的變化。

我試過把變壓器的電感量從2.4改為1.2MH 和1.5MH，嘯叫聲沒有變化

請大家幫忙提出一下~！


全部回復(17)
正序查看
倒序查看
謝厚林
LV.12
2
2014-06-17 09:59
把你的變壓器真空浸一下凡立水就可以。
0
回復
raymondcs
LV.2
3
2014-06-17 11:35
@謝厚林
把你的變壓器真空浸一下凡立水就可以。

感謝謝工的回帖。

可是我以經和變壓器廠說過要真空浸凡立水了，我想問一下浸了凡立水后，我怎樣能看得出來廠家是給我處理好了？？？？

0
回復
2014-06-21 18:23
@raymondcs
感謝謝工的回帖?？墒俏乙越浐妥儔浩鲝S說過要真空浸凡立水了，我想問一下浸了凡立水后，我怎樣能看得出來廠家是給我處理好了？？？？
這個貼片變壓器什么型號？
0
回復
tanb006
LV.10
5
2014-06-21 23:21

電路結構這么簡單，肯定是變壓器的問題了



0
回復
2014-08-05 16:33
變壓器浸油試試看，有可能里面繞線的問題。記得以前叫的時候浸油就好很多
0
回復
mandy2
LV.7
7
2014-08-05 23:13
PCB布局太空了，很多空間浪費了！
0
回復
mcu51
LV.3
8
2014-08-05 23:19
是不是變壓器設計的氣隙不太合適  或者頻率加的太高了
0
回復
wangshi
LV.2
9
2014-08-06 00:44
@大海的兒子
這個貼片變壓器什么型號？
調整一下環路試一下?。?/div>
0
回復
ppstv
LV.2
10
2014-08-06 07:22
@mcu51
是不是變壓器設計的氣隙不太合適 或者頻率加的太高了
環路參數是不是還有問題！
0
回復
wild
LV.2
11
2014-08-06 07:35
@tanb006
電路結構這么簡單，肯定是變壓器的問題了
變壓器有沒有浸漆??？
0
回復
wsdymg
LV.5
12
2014-08-06 08:56
變壓器真空浸一下凡立水是可以的，當然也可以修改開關頻率，使噪聲超出人耳識別范圍
0
回復
tom307
LV.4
13
2014-08-06 10:04
驅動頻率   布局布線都會有影響  一項項檢查排除就可以了
0
回復
謝厚林
LV.12
14
2014-08-12 16:29
@raymondcs
感謝謝工的回帖?？墒俏乙越浐妥儔浩鲝S說過要真空浸凡立水了，我想問一下浸了凡立水后，我怎樣能看得出來廠家是給我處理好了？？？？
自己看看變壓器的外觀，如果看不出來，可以把磁芯敲碎，看看中心柱有沒有浸到凡立水。主要是中心柱的空隙內有沒有凡立水。
0
回復
地瓜patch
LV.8
15
2014-09-12 13:03
@zhaojiahighaim
變壓器浸油試試看，有可能里面繞線的問題。記得以前叫的時候浸油就好很多
樓主沒有反饋問題是否解決，變壓器沒有浸漆吧
0
回復
2014-12-09 19:11
@tom307
驅動頻率  布局布線都會有影響 一項項檢查排除就可以了
是啟動了還是沒啟動起來嘯叫的。變壓器問題。
0
回復
datian
LV.6
17
2015-02-04 00:58
樓主解決問題了嗎？變壓器有含浸嗎？
0
回復
2015-02-09 21:04
@datian
樓主解決問題了嗎？變壓器有含浸嗎？
是不是磁性有空隙造成的。
0
回復
