低端波形？

另外，常開高邊，你不能靠自舉。

自舉電容也可以參考IR 的應用資料，用NE555沖吧。 現在的問題是，我自舉電容上的電壓沒有問題，輸入邏輯也是高電平，為什么IR2110輸出的驅動電壓會馬上掉下來？

自居的前提是：A點必須要有一定寬度的脈沖！

如果A點始終高電平，那就不可能自舉了。

而剛開始由低電平到高電平時，產生的初始自舉電壓隨后就會慢慢泄放掉，就是你說的“過一會就變低了”現象。如果A點能不時地“低”一下，就能補充自舉電壓的損耗，維持高電平了。

因此對于沒有脈沖維持的情況下，要用獨立的電源來自舉。

我也遇到這問題，我也用過獨立電源，結果失敗，2110的上驅動一定要在下驅動不停的接地才能維持上管的輸出，我覺得2110很神秘，上管不能獨立工作的。所以2110只能自舉工作，不能獨立供電。而且只能交流（脈沖）工作，上管不能長時間直流輸出，和獨立供電無關，即使上驅動的電壓持續，但是也無輸出，低頻率輸出用還是用光耦好，至少邏輯上說得通！

沒用，不是供電的問題，低頻輸出用光耦，2110上管不論用什么辦法都是沒法連續輸出的，一定要下管通一下，上管才能輸出，我去年足足弄了兩天

真的你錯了。獨立供電一定能解決問題！

只怕你的電源不夠獨立！

必須是隔離的電源供電！切記！

你試過就知道，我做逆變器都試過了，上管不工作！不要想當然，這個問題我早就發現了，絕對正確！我專門研究過2110，得出的結論

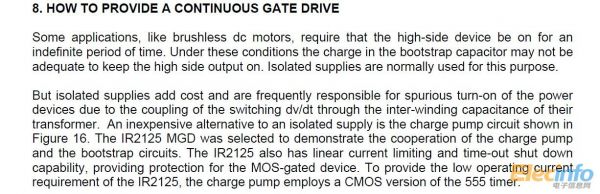

大概意思：在一些應用里，比如直流無刷電機，需要高端一直開通，這時候，自舉電容上的電可能無法維持高端開通，通常情況下另外加個隔離電源。但隔離電源又貴又容易造成誤觸發，另外提供一個充電途徑就好了，比如用555定時器。

從上面可以看到： 1、高端是可以一直開通的，制約因素似乎只要自舉電容上的電壓足夠；

                         2、并不一定非要另外增加隔離電源；

可從實際測試的波形看，自舉電容上的電壓夠、邏輯電平高，還是沒有維持高端的開通，這個IR是不是應該有個說明啊。

到IR官網的技術支持搜關鍵詞continuous，發現一個問題有點像，但是回答好像也是只要自舉電容有另外途徑充電或有獨立電源，就可以一直開通，  好像沒說輸入邏輯的問題，大家?guī)兔纯词遣皇沁@么回事。

你的圖片上的信號不是自舉電平掉到0的問題，而是一段時間后，電平雖然在慢慢掉，但是高端忽然關斷了。這個關斷應該是哪里的邏輯錯了。

沒用的，我試過N多次和電容上面的電沒一毛關系，徹底換個方案吧2110不適合電機，2110適合上下不停的開關。我從來沒見過2110用獨立電源的電路！

你仔細看看自舉電容波形圖，不是很明顯地高了一下然后慢慢下降，完全和高端輸出波形吻合的嗎！

正因?yàn)槟愀叨溯斎腚娖胶愀撸艑?dǎo)致后續高輸出（A點）不能變低，導致自舉電容不能充電。

因此只要在自舉電壓消失之前，讓高輸入端電平低一下——高輸出（A端）也會低一下，這樣就能補充自舉電容泄放的電壓，從而達到維持自舉狀態。

其實就一個結論：要使自舉正常工作，必須保證高輸入端脈沖占空比不能達到100%的恒高狀態！

你真的沒研究過，不然也不會如此。

你再仔細看看你自己列出的文字。為啥會這樣。我想；只要你具備相關知識，理解這是再自然不過的事。

關于逆變器用驅動，2110不是最佳選擇，213X/2114等都要強的多，雖然它們的驅動力不及2110。

是的，2130/2136等會更好。

2110做電機驅動，對PCB設計要求比較高。

有結果嗎

其實即使上管獨立供電了也不能輸出，因?yàn)槲野l(fā)現要讓上管有輸出需要VS和COM短接一下上管才輸出，我們平時的輸出MOS管的下管看似為自舉電容充電其實他還有第二的作用就是把VS和COM短接的作用，但是沒有一個人提到，這樣一來如果需要長時間導通上管的話問題來了，所以2110是不能長時間上管輸出的

這哥們一定沒試過獨立供電。Vs與COM短路是VB-VS電容充電步伐。。。

沒那么簡單，我說的已經說的很清楚了，獨立電源沒用的，我設計的開始就是用獨立電源，換句話說上管驅動是沒法獨立工作的,把正常工作的半橋的下管MOS拆掉，由于上管驅動沒有自舉電壓于是用一組12V獨立供電你會發現上管的驅動一樣沒有輸出！不信你們可以試試，因?yàn)檫@一點害的我的PCB作廢。
