VIPERE22A VDD問題

現在做了樣板 調試中~~輸入：110V，輸出12V 0.5A，接負載現在沒問題，但我用表一測IC的VDD端，接負載時15V左右，但不接負載時只有9V左右，這什么問題呢？VDD會隨負載變化而變化嗎？  而當輸入：220V時，接負載能工作，但VDD端既然升到35V左右，求大神指點，變壓器參數用EF20  初級：100  輔助繞組：14   次級：15  電感量：2mh

12

全部回復(5)
正序查看
倒序查看
2014-05-10 18:22

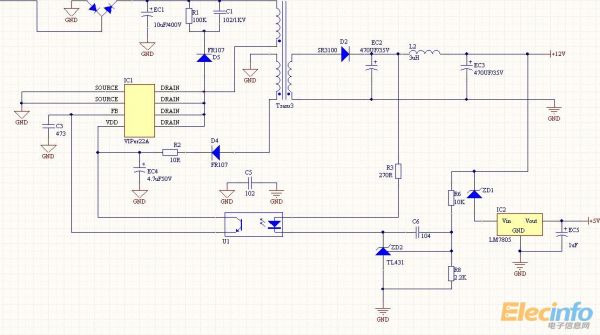

圖中次級同名端搞反了吧。
0
回復
2014-05-11 00:35
不接負載時VDD只有9V左右,有點低，接近VDD OFF ，VDD會隨負載變化而變化，VIPER22 VDD 最高50V 但最好不要超過VDD OVP 42V
0
回復
sinican
LV.8
4
2014-05-11 10:29
@心碎的烏托邦
不接負載時VDD只有9V左右,有點低，接近VDDOFF，VDD會隨負載變化而變化，VIPER22VDD最高50V但最好不要超過VDDOVP42V

VDD 工作電壓 8V~42V

 開機域值是 14.5V

只要在這范圍內，工作都沒有問題

VIPer22/12 是純傻瓜的芯片，變壓器同名端沒反，參數一般就可以工作

它們的兄弟 VIPer53 功率提升到了 50W，同時對電源的基礎知識也要求提高了；適合入門學習和一些高端電源

0
回復
2014-05-12 08:49
@ymyangyong
圖中次級同名端搞反了吧。
請問這同名端怎么判斷
0
回復
2014-05-12 10:46
@lolantoyoung
請問這同名端怎么判斷

可以用電感表進行串聯測試，電感量增加的是同名端順串，減小的是反串。

0
