沒人解說一下？

將輸入電壓調整大最高260V,然后用示波器的測試CS端取樣電阻上的電壓波形，如果是一個標準的三角波，變壓器不會有飽和問題，如果發現上升沿有一個凹下去的部分，就是說明變壓器已經有飽和跡象了，可采用加大變壓器中心柱氣息的方法，或者加大一個數量級的變壓器的方法解決，知道波形正常，



Ipk-pk值多少？ 一般ΔB取0.25左右吧，其實可以勾一下波形 飽和的波形應該是有一個弧度的，飽和對開關管的影響很大，要考慮溫升的因素，留足余量。



變壓器是否飽和就是你提的那個公式。

在設計變壓器，要求滿足 (L * Ipk) / (Ae * Np) < 0.25，

如果 (L * Ipk) / (Ae * Np) 大于 0.3就有飽和的危險。



這么久了，都沒有人愿意幫忙解答這個簡單的問題，電源網跟以前不一樣了。



前提：斷續反激

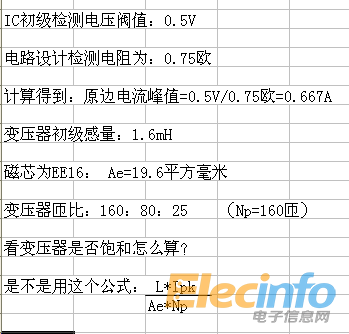

△Bmax=Ip*Lp/Ae/Np=0.667A*1600uH/19.2/160=0.347T

PC40磁芯常溫下沒飽和，但如果變壓器發熱就不知道了，通常設計最大△Bmax小于0.3
