LM431與PC817問題

QQ圖片20140429224540為什么 PC817的3腳輸出不是2.5，還有的就是TL431的K級不是2.5 而是1.8V，此問題 其實不難 由于小弟不才 希望大神們稍微講解  我已經搞得 睡不好覺了 。。

全部回復(14)
正序查看
倒序查看
2014-04-29 23:46
TL431相當于一個增益很高的誤差放大器，這種開環接法應該得不到你想要的結果。
0
回復
杰克0
LV.4
3
2014-04-29 23:54
@ymyangyong
TL431相當于一個增益很高的誤差放大器，這種開環接法應該得不到你想要的結果。
這個 我知道 但是我不知道 哪里錯了 不是我要的輸出 差的有點大  請您 幫我看看 真心難過了
0
回復
2014-04-30 00:21
@杰克0
這個我知道但是我不知道哪里錯了不是我要的輸出差的有點大 請您幫我看看真心難過了
431內部參考電壓是2.495v左右，圖中431參考端輸入2.5v，431導通電流較大,光耦兩端的電壓就是你說的這樣了。
0
回復
杰克0
LV.4
5
2014-04-30 09:47
@ymyangyong
431內部參考電壓是2.495v左右，圖中431參考端輸入2.5v，431導通電流較大,光耦兩端的電壓就是你說的這樣了。

恩恩  那個電壓值 我是可調的 所以 按正常來說K級應輸出2.5，可是我的才是1.8V，這個 也不清楚是哪里錯了 我給的500歐姆的電阻 應該都工作了吧

0
回復
杰克0
LV.4
6
2014-04-30 10:46
@ymyangyong
431內部參考電壓是2.495v左右，圖中431參考端輸入2.5v，431導通電流較大,光耦兩端的電壓就是你說的這樣了。
問下您 PC817的三四腳 不就是 一個連接UC3842的反饋段，一個接5v吧
0
回復
2014-04-30 11:31
@杰克0
問下您 PC817的三四腳不就是一個連接UC3842的反饋段，一個接5v吧
一般是4腳接3842的8腳5Vref，3腳接3842的2腳反饋端。接上閉環反饋后，PC817的3腳電壓會自動穩定在2.5v左右。
0
回復
杰克0
LV.4
8
2014-04-30 12:24
@ymyangyong
一般是4腳接3842的8腳5Vref，3腳接3842的2腳反饋端。接上閉環反饋后，PC817的3腳電壓會自動穩定在2.5v左右。
那此時的K級的輸出會是多少，我剛剛看到說此電路PC817沒有導通
0
回復
美感
LV.3
9
2014-06-06 21:19
@杰克0
那此時的K級的輸出會是多少，我剛剛看到說此電路PC817沒有導通

你說的K級電壓，是K到地的電壓？

那1.8V很正常啊。

你測測R8 500的電壓是不是2V？

0
回復
杰克0
LV.4
10
2014-06-08 13:51
@美感
你說的K級電壓，是K到地的電壓？那1.8V很正常啊。你測測R8500的電壓是不是2V？
哦哦  謝謝您  目前小弟還沒有在反激中用到TL431 下次用的話 我在把這個電路用上  您知道電流保護電路的文檔或者資料么  小弟找不到
0
回復
美感
LV.3
11
2014-06-08 14:09
@杰克0
哦哦 謝謝您 目前小弟還沒有在反激中用到TL431下次用的話我在把這個電路用上 您知道電流保護電路的文檔或者資料么 小弟找不到

PWM  IC資料里面有的

我也是看這些的。

0
回復
杰克0
LV.4
12
2014-06-08 15:56
@美感
PWM IC資料里面有的我也是看這些的。
請問 您看的是哪個PWM的3842還是 TL494  我要的是運放搭建的那種電流保護電路
0
回復
美感
LV.3
13
2014-06-08 16:51
@杰克0
請問您看的是哪個PWM的3842還是TL494 我要的是運放搭建的那種電流保護電路
我看的是OB2263的，你說的運放搭建的是恒流電路？
0
回復
杰克0
LV.4
14
2014-06-08 16:54
@美感
我看的是OB2263的，你說的運放搭建的是恒流電路？
恩恩 是的 那種比較常用吧 我是學生  如果再不打攪您的生活的情況下我想以后互相討論問題  我的QQ1242371603  不加沒關系的  我再問一下您做過20KHZ的三角波么  這個困擾我好久了287224274這個 是我的電源群
0
回復
杰克0
LV.4
15
2014-06-08 16:57
@美感
我看的是OB2263的，你說的運放搭建的是恒流電路？
您好 我用了 但是 結果不對 也不知道問題出在哪里  小弟在此跪學大神

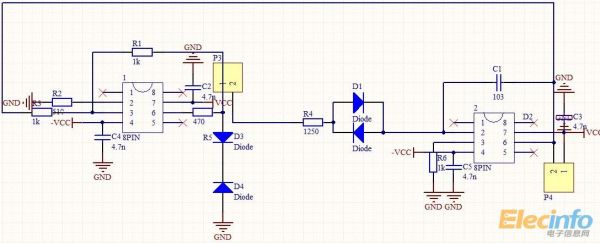

運放是OP07，D3，D4是4.3v穩壓管   D1，D2是快恢復二極管 小弟要的是20khz的三角波 阻值是我電路的阻值 本應該是20khz實際是4.多khz
