補充下：之前因為RFmin取得太小，導致電壓增益一直上不去，我一直換電阻，換到了輸出電壓差不多是40V，這樣工作起來，電路的增益一直是最大嗎？？

就算是最大增益在工作，通過反饋回路應該會導致增益下降，然后輸出電壓下降啊！！

怎么會一下子就滅燈了呢？？？？哪里出問題了呢？？

標準諧振轉換器中有兩個組件決定諧振頻率：電感 (L) 和電容 (C)。LLC轉換器是串聯諧振轉換器，有一個額外的電感  (L) 與其它兩個組件串聯，故名為L-L-C轉換器。圖1所示的諧振電路即是一個LLC轉換器電路。

圖1  LLC諧振轉換器模塊示意圖和零電壓開關波形

在該電路中，Cr 為諧振電容。兩個電感值分別為集成式變壓器的勵磁電感(Lm) 和總漏電感 (Llkp 加 Llks)。在某些情況下，第二個電感值可以由一個外部獨立電感來實現，這種通常用于更高的功率級。

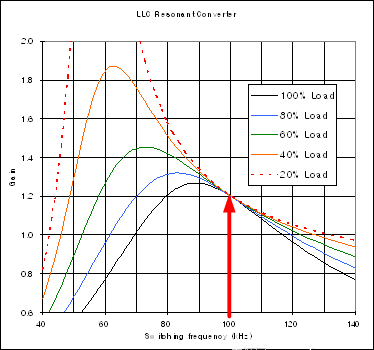

圖2顯示了一個LLC轉換器的增益特性。在增益與頻率的關系圖中，給出了不同負載條件下的增益曲線。LLC 轉換器有兩個諧振頻率。如箭頭所指，較低的諧振頻率在60kHz左右；較高的則為100kHz。所有曲線，不論負載如何，都相交于第二個諧振頻率處。

圖2：LLC諧振轉換器增益曲線示例

對于更高的功率級，它通常都帶有功率因數校正 (PFC) 前端級。LLC轉換器的設計使得幾乎在所有工作條件下PFC級都產生恒定輸出電壓，在此電壓下，頻率不隨負載改變而變化。對于缺失輸入半波的情況下，就需 要一些額外的增益，這就是所謂的“保持” (hold-up) 時間要求。
