TOP250,24V4A 輸出的 ripple+noise.

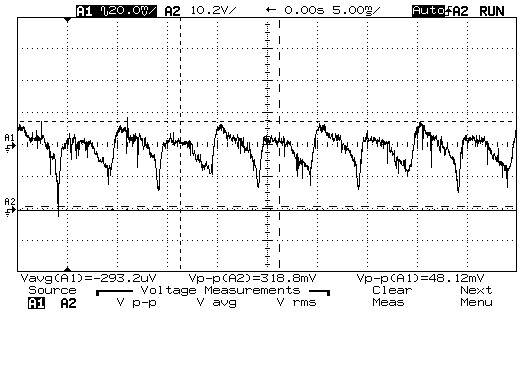

客戶的要求是紋波小于70mV. 現在我的輸出是這樣的.不知行不行的.看樣子,有點振蕩,不知是哪里有問題!
全部回復(8)
正序查看
倒序查看
2007-03-14 15:33
振蕩了,調整反饋環
0
回復
dsliumail
LV.4
3
2007-03-14 22:43
@powerint_pks
振蕩了,調整反饋環
這是我的電路圖,請問一下,調哪幾個元件.謝謝!1173883382.pdf
0
回復
2007-03-15 17:16
@dsliumail
這是我的電路圖,請問一下,調哪幾個元件.謝謝!1173883382.pdf
你的紋波主要是工頻的,即100Hz,從原理圖看到,L2(3.3uH)后面沒有電容,在后面加一個470uF的高頻電解,在測試一下看看.另外這么修改后,電壓反饋取樣放在L2前面.
0
回復
yuyan
LV.9
5
2007-03-18 19:34
@powerint_cec
你的紋波主要是工頻的,即100Hz,從原理圖看到,L2(3.3uH)后面沒有電容,在后面加一個470uF的高頻電解,在測試一下看看.另外這么修改后,電壓反饋取樣放在L2前面.
我剛做了和你一樣的電源,紋波小于40MV
0
回復
dsliumail
LV.4
6
2007-03-19 22:07
@yuyan
我剛做了和你一樣的電源,紋波小于40MV
能看一下你電路圖嗎.我不知問題出在什么地方了.輸出有點振蕩.急呀,你也是100W的嗎.
0
回復
dsliumail
LV.4
7
2007-04-02 17:45
@powerint_cec
你的紋波主要是工頻的,即100Hz,從原理圖看到,L2(3.3uH)后面沒有電容,在后面加一個470uF的高頻電解,在測試一下看看.另外這么修改后,電壓反饋取樣放在L2前面.
你好,請問一下,在調整反饋回路時.我發現連在從C腳到地的電阻從6.8加到20歐姆會好一點.還有電容也加到100u會好一點.這樣改行不.謝謝!
0
回復
2007-04-02 21:35
@dsliumail
你好,請問一下,在調整反饋回路時.我發現連在從C腳到地的電阻從6.8加到20歐姆會好一點.還有電容也加到100u會好一點.這樣改行不.謝謝!
可以,會提高低頻增益,有利于減小紋波.
0
回復
dsliumail
LV.4
9
2007-04-03 10:15
@powerint_cec
可以,會提高低頻增益,有利于減小紋波.
我的輸出有加那個470u的電解1175566474.pdf
上面的波形是在加的情況下測的.不過反饋是在L2后面取的.
