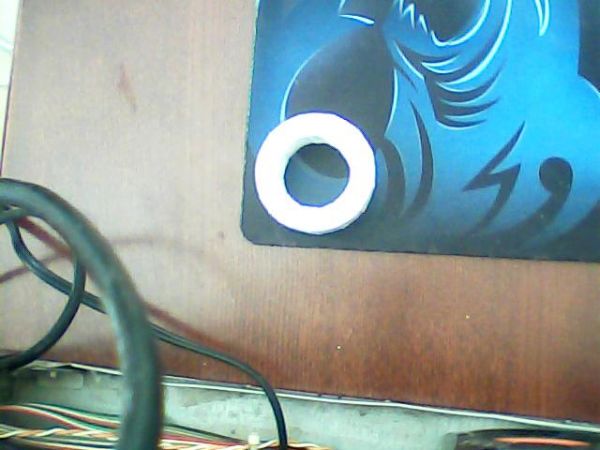

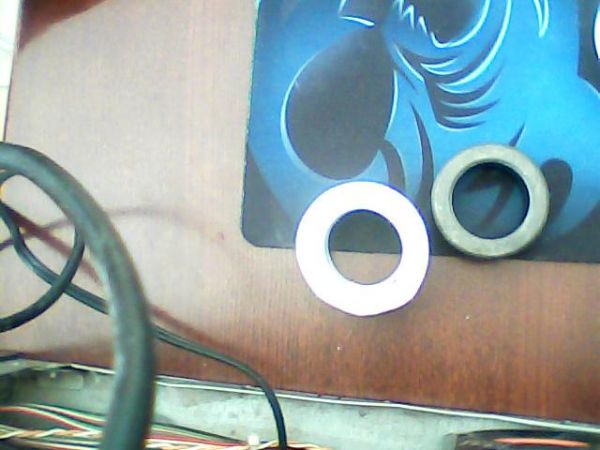

最近網上買了個磁環做一下實驗，外徑5CM內徑3.2CM厚度1.8CM邊上是醫用膠帶
初級繞了13根1.0毫米銅線就這么厚了.里面次級繞了3根0.5的45砸。
用膠帶包上了目的是做個絕緣. 1平方毫米的銅線安全載流量是5A。|=P÷U=1000W÷220V=4.55A次級用0.5線3根并的1.5平方毫米通過1000W應夠了.變壓器的輸出電壓與輸出繞組的匝數成（正）比 即：U1/U2=N1/N2U1：輸入電壓U2：輸出電壓N1：初級繞組匝數N2：次級繞組匝數12V繞3圈每圈應該是4V.老師傅們說初級饒多了對場館沖擊力大。我深信不疑.220v交流整流后電壓為直流310v310/4=77.5圈.這里次級我纏了80多砸.初級我用1平方毫米線6根應該夠30A電流吧！1、對于理想變壓器而言：次級不接用電器時，次級電流為零，按照匝比計算，初級電流也為零。變壓器次級接有用電器，次級流過電流，電流大小由用電器決定，初級電流按照匝比變化。初級電壓和次級電壓維持不變，變化的是電流，初級功率與次級功率相等。2、對于實際變壓器而言：空載時，次級電流為零，初級有勵磁電流，電流不為零，此時，初級和次級電流不符合匝比關系。接上用電器，次級電流變大后，初級電流也變大，初級電流是勵磁電流和與次級成匝比關系的電流的合成。當變壓器次級電流較大時，由于勵磁電流較小，可以忽略不計，初級電流與次級電流成匝比關系。變壓器的效率較高，次級功率等于初級功率減去損耗，略小于初級功率。這樣算12V30A=360W這可不行啊！看來初級每根1平方毫米線是60W.初級用18根1平方毫米線吧這樣有1080W的功率了.不知大師們都是這樣算的嗎？ 12V1000W電流90A好像太大了估計磁環發熱啊 又做了一個反饋的前橋370V
這個驅動有問題
定頻電阻我用了6.7K，把那個10K的換了才到21.多點...這樣變壓器也不叫春了. 空載電流由原來460毫安降到100多毫安.
|
大師們看看鐵氧體磁環能否到1000W
全部回復(43)
正序查看
倒序查看
@李牛
過了年還是出點血買600多那款夠我用了
上面那個按照老壽的前橋做的空載還行帶了60W白熾燈變壓器響。是不是自己做的變壓器沒浸絕緣漆就這樣初級3+3次級89.磁體中柱有2毫米氣息。變壓器就用膠帶粘的估計不結實。
這是按照蕭山老壽3525有反饋電路做的，很吊很垃圾別笑.散熱器是電腦CPU的，鋼鋸切兩半，中間氯丁膠和電木板粘的。上面的都是這樣站粘的。變壓器待載有聲音。空載母線370V帶載直降270V
變壓器沒浸絕緣漆.因?yàn)闆]有，蓋房剩下氯丁膠以后準備用它浸泡一下
.
0
回復
@李牛
上面那個按照老壽的前橋做的空載還行帶了60W白熾燈變壓器響。是不是自己做的變壓器沒浸絕緣漆就這樣初級3+3次級89.磁體中柱有2毫米氣息。變壓器就用膠帶粘的估計不結實。[圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片]這是按照蕭山老壽3525有反饋電路做的，很吊很垃圾別笑.散熱器是電腦CPU的，鋼鋸切兩半，中間氯丁膠和電木板粘的。上面的都是這樣站粘的。變壓器待載有聲音。空載母線370V帶載直降270V[圖片]變壓器沒浸絕緣漆.因?yàn)闆]有，蓋房剩下氯丁膠以后準備用它浸泡一下[圖片].
浸漆就好了！
0
回復
@Constance
還有這么便宜的？
在淘寶搜迷你示波器還有360元的還包郵這是參數
這是參數
采用2.8"TFT320×240 65K彩色LCD顯示屏模擬頻帶寬度 0 - 1MHz這里
小點.最高實時取樣率1Msps 12Bits取樣緩沖器深度：4096點 水平時基范圍： 從10uS/Div到10S/Div，共19檔（按1-2-5 方式遞進）水平位置可調并有指示垂直靈敏度：從20mV/Div到100V/Div，共12檔（按1-2-5 方式遞進）垂直位移可調，并帶有指示輸入阻抗：>500KΩ最高輸入電壓：80Vpp耦合方式：DC具有自動、常規、單次、隨機、瀏覽5種同步觸發掃描方式可自動計算測量輸入信號的頻率、周期、占空比、交流峰-峰值、交流有效值、交流平均值和直流平均值等7種參量具有手動的電壓（垂直）測量游標，并可自動計算其出差值具有手動的時間（水平）測量游標，并可自動計算其出差值可用上升或下降邊沿觸發觸發電平高低位置可調，并帶有指示觸發靈敏度大小可調，并帶有指示可觀測觸發之前的波形(負延遲)可隨時定格波形顯示（HOLD 功能）可輸出10Hz到1MHz共16檔3Vpp測試信號（按1-2-5 方式遞進）可以用MicroSD卡存放和讀取屏幕波形文件帶USB接口，可將MicroSD卡以U盤形式與PC通訊內置可充電電池，可連續工作3小時以上用內部電池供電時，可實現“懸地”測量
外形尺寸 105毫米x 53毫米x8毫米.
0
回復
@李牛
在淘寶搜迷你示波器還有360元的還包郵[圖片]這是參數采用2.8"TFT320×240 65K彩色LCD顯示屏模擬頻帶寬度 0 - 1MHz這里[圖片]小點.最高實時取樣率1Msps 12Bits取樣緩沖器深度：4096點 水平時基范圍： 從10uS/Div到10S/Div，共19檔（按1-2-5 方式遞進）水平位置可調并有指示垂直靈敏度：從20mV/Div到100V/Div，共12檔（按1-2-5 方式遞進）垂直位移可調，并帶有指示輸入阻抗：>500KΩ最高輸入電壓：80Vpp耦合方式：DC具有自動、常規、單次、隨機、瀏覽5種同步觸發掃描方式可自動計算測量輸入信號的頻率、周期、占空比、交流峰-峰值、交流有效值、交流平均值和直流平均值等7種參量具有手動的電壓（垂直）測量游標，并可自動計算其出差值具有手動的時間（水平）測量游標，并可自動計算其出差值可用上升或下降邊沿觸發觸發電平高低位置可調，并帶有指示觸發靈敏度大小可調，并帶有指示可觀測觸發之前的波形(負延遲)可隨時定格波形顯示（HOLD 功能）可輸出10Hz到1MHz共16檔3Vpp測試信號（按1-2-5 方式遞進）可以用MicroSD卡存放和讀取屏幕波形文件帶USB接口，可將MicroSD卡以U盤形式與PC通訊內置可充電電池，可連續工作3小時以上用內部電池供電時，可實現“懸地”測量外形尺寸 105毫米x 53毫米x8毫米.
居然還能找到這么詳細的資料
0
回復
@李牛
上面那個按照老壽的前橋做的空載還行帶了60W白熾燈變壓器響。是不是自己做的變壓器沒浸絕緣漆就這樣初級3+3次級89.磁體中柱有2毫米氣息。變壓器就用膠帶粘的估計不結實。[圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片]這是按照蕭山老壽3525有反饋電路做的，很吊很垃圾別笑.散熱器是電腦CPU的，鋼鋸切兩半，中間氯丁膠和電木板粘的。上面的都是這樣站粘的。變壓器待載有聲音。空載母線370V帶載直降270V[圖片]變壓器沒浸絕緣漆.因?yàn)闆]有，蓋房剩下氯丁膠以后準備用它浸泡一下[圖片].
推挽結構的吧，變壓器不能開氣隙的。。。。
