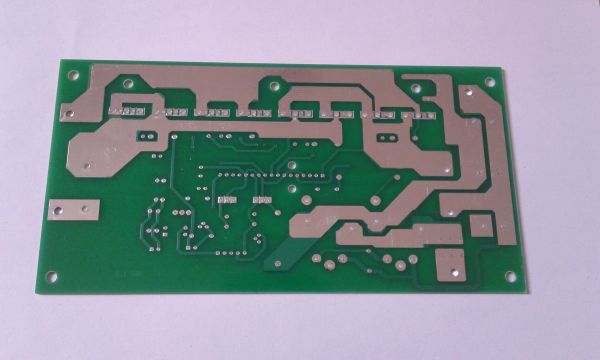

開始做300-1200W的工頻純正弦波

LV.5

2014-01-19 18:42

@廖遠方

不錯不錯.很漂亮.那兩個繼電器是做什么用的？反接保護？

那繼電器是小功率時候用主切斷的.如果是大功率逆變,則是用于電源剛接通瞬間避免大電流沖擊,對電容充電回路的緩沖用的.

回復

LV.7

2014-01-20 00:10

@cpu51

那繼電器是小功率時候用主切斷的.如果是大功率逆變,則是用于電源剛接通瞬間避免大電流沖擊,對電容充電回路的緩沖用的.

樓主打算用什么變壓器，輸入電壓是多少

回復

LV.5

2014-01-20 06:21

@291133609

樓主打算用什么變壓器，輸入電壓是多少

先做個工頻300W的變壓器,E型的,24V輸入

回復

LV.7

2014-01-20 12:24

@cpu51

先做個工頻300W的變壓器,E型的,24V輸入

我用8010 載波12K的變壓器有聲音，期待樓主試機

回復

LV.4

2014-01-20 16:48

@291133609

我用8010 載波12K的變壓器有聲音，期待樓主試機

我也是用eg8010做的，用的1200瓦環變，沒什么噪音，24V整機空載電流0.37A。

回復

LV.4

2014-01-20 16:55

@1107322037

我也是用eg8010做的，用的1200瓦環變，沒什么噪音，24V整機空載電流0.37A。

還是應該在焊幾根銅線，1000瓦時，電流巨大，容易發熱。我做時焊了3根2.5平方的銅線敷在上面。

回復

LV.7

2014-01-20 18:56

@1107322037

還是應該在焊幾根銅線，1000瓦時，電流巨大，容易發熱。我做時焊了3根2.5平方的銅線敷在上面。

你那個8010可能是載波20幾K的

回復

LV.5

2014-01-20 22:09

@1107322037

我也是用eg8010做的，用的1200瓦環變，沒什么噪音，24V整機空載電流0.37A。

問題來了,剛試機,空載0.4A,電源22-29V范圍變化,輸出在230-180變化,似乎不太穩壓.原因在哪呢?請指點.另外,輸出變壓器的初級串的電感應該多大?

回復

LV.7

2014-01-21 02:39

@cpu51

問題來了,剛試機,空載0.4A,電源22-29V范圍變化,輸出在230-180變化,似乎不太穩壓.原因在哪呢?請指點.另外,輸出變壓器的初級串的電感應該多大?

是不是你的VFB的濾波電容太大了

回復

LV.5

2014-01-21 11:20

@291133609

是不是你的VFB的濾波電容太大了

我是在同一個變壓器上多繞一個繞組,直接整流,0.1uf濾波做反饋.

回復

LV.4

2014-01-21 11:43

@cpu51

我是在同一個變壓器上多繞一個繞組,直接整流,0.1uf濾波做反饋.

應該在高壓輸出端接個小便壓器再整流接個4.7uf濾波接反饋

回復

LV.5

2014-01-21 17:06

@1107322037

應該在高壓輸出端接個小便壓器再整流接個4.7uf濾波接反饋

好,我回去試一下,情況會及時反饋.

回復

LV.5

2014-01-22 06:42

@1107322037

應該在高壓輸出端接個小便壓器再整流接個4.7uf濾波接反饋

沒錯,是這樣的,接了一個小變壓器就正常了.謝謝

回復

jerome0117

LV.8

2014-01-22 16:07

回復

TLDZDQ

LV.2

2014-02-02 14:16

@cpu51

沒錯,是這樣的,接了一個小變壓器就正常了.謝謝

呵呵，用EG8010做工頻逆變器，你有沒有帶載感性負載，效果如何?

回復

LV.4

2014-02-05 15:51

@TLDZDQ

呵呵，用EG8010做工頻逆變器，你有沒有帶載感性負載，效果如何?

感性負載波形良好，容性負載失真偏大

回復

LV.5

2014-02-07 13:30

用200VA的環牛,竟然帶到了300W,一個200W燈泡,和100W燈泡,電壓下降到203V,變壓器也很好,不發熱.

回復

LV.5

2014-02-07 13:31

@cpu51

用200VA的環牛,竟然帶到了300W,一個200W燈泡,和100W燈泡,電壓下降到203V,變壓器也很好,不發熱.

回復

zhujinquan

LV.3

2014-02-08 01:36

@cpu51

[圖片] [圖片]

暈哦，為什么不用高頻。我太不喜歡笨重的東西了。

回復

LV.5

2014-02-08 21:19

@zhujinquan

暈哦，為什么不用高頻。我太不喜歡笨重的東西了。

高頻缺點很多的.所以日常里面的招投標,基本沒有人要高頻逆變器.低頻隨便怎么玩,都不會燒的.高頻是做的好才不會燒,強調,做的好前提下.

回復

斌520

2014-02-10 18:41

@cpu51

高頻缺點很多的.所以日常里面的招投標,基本沒有人要高頻逆變器.低頻隨便怎么玩,都不會燒的.高頻是做的好才不會燒,強調,做的好前提下.

怎么看還是覺老壽的工頻板子做得好看，電流以及電壓檢測都齊全

回復

LV.5

2014-02-23 13:25

多余的PCB我放淘寶了,減低開發成本,需要的可以看看.http://shop34274795.taobao.com

回復

jetlin1992

LV.2

2014-02-24 21:32

單層電路還是雙層

回復

pzsd9999

LV.4

2014-02-26 21:11

@jetlin1992

單層電路還是雙層
