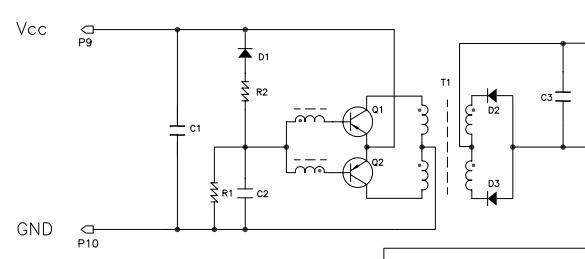

求此電路的工作原理,輸入3.3V
全部回復(20)
正序查看
倒序查看
@wsnsyy
有沒有出來解釋一下的啊
這顯然是通過變壓器繞組反饋的自激振蕩器。 Q1Q2不可能一模一樣,比如放大倍數B值一個大一點一個小一點, 所以總會一個比另一個優先導通。 假設Q1先導通,則集電極繞組打點的一端電位更高,于是Q1基極繞組感應一個左正右負的電壓,是的Q1導通更厲害,于是集電極繞組的電壓進一步加大,基極繞組感應到的正反饋電壓也更強,如此,很快使得Q1飽和導通,Q2基極繞組感應的電壓和Q1相反,Q2徹底截止。Q1飽和導通期間,變壓器勵磁電流越來越大,足夠大后,變壓器開始飽和,這樣變壓器兩端的電壓開始下降,Q1兩端電壓則開始上升,于是Q1基極繞的正反饋電壓也變小,由于這也是正反饋,所以,很快,繞組電壓由正變到0病進一步變到負,于是Q1完全截止,Q2則飽和導通。然后,變壓器再飽和,Q2截止Q1導通,如此周而復始,就振起來了。副邊全波整流就不用解釋了。D1,我覺得應該是做鉗位用的,以防C2電壓被沖得過高而擊穿截止管的發射結。
