雙管正激電源的若干問題

各位大神，小弟最近在研究雙管正激電源，看了很多資料，有幾個問題想請教一下，希望得到比較專業比較詳細的講解。

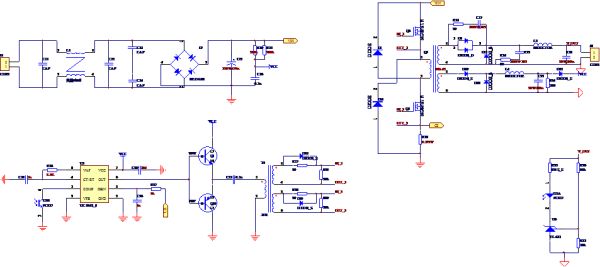

說明：電路圖中部分參數還沒具體的修正，只是拿來做演示用。

一、啟動電路及輔助供電

如果所示，啟動電路是一個最簡單的給電容充電使得芯片工作之后再由輔助繞組供電。我先說說我對其理解。

當交流電壓經過整流橋和濾波電容之后，高電壓會通過啟動電阻給電容充電，上電瞬間電容對地電路此時電流最大，電壓為零，接著流過電容的電流會以指數形式衰減而電壓會以指數形式上升，同時啟動電阻兩端的電壓會慢慢下降（電流減小）。如果沒有后面的輔助供電繞組，直到電流為零，此時電容兩端的電壓應該為母線電壓（電流為零，電阻無壓降），充電結束。如果有后續電路，當電容兩端電壓充電到芯片的開啟電壓時，芯片工作，輔助繞組有電壓輸出給芯片供電。同時電容的大小決定了啟動時間。

以上是我個人的理解，如果有錯誤請指出。

疑問：1、（假設以上分析沒有錯誤）如果系統工作正常，那么電容兩端的電壓應該等于輔助繞組的輸出電壓，此時啟動電阻兩端有壓差（V=Vin-Vcc），那么啟動電阻就要電流流過，在消耗功率的同時，這個電流流經芯片及驅動。請問有沒其他的電路可以在啟動完成之后切斷啟動電阻上的電流，減少功耗。另外這里的啟動電容應該用什么材料的電容？？？是普通鋁電解電容嗎？？？

2、還有就是輔助電源圖中所示為正激式，圖中電阻相當于一個假負載，之后的二極管為了防止啟動過程中對繞組輸出濾波電容充電，這樣的接法有沒有問題或者錯誤？？？

二、隔離驅動

如圖所示，雙管正激驅動不能直接驅動，這里采用的是隔離驅動

疑問：如圖所示的隔直電容的作用是什么？記得有的資料說不加的話隔離變壓器會飽和，能不能詳細的說明。另外，隔直電容的容值怎么取？？？用什么哪種電容比較合適？？？

三、主變壓器次級整流二極管上面會并聯串接的電阻電容

疑問：能不能詳細講一下它的原理，這么做的好處？？？

四、PC817配合TL431反饋

如圖所示，反饋為最常見的PC817和TL431

理論分析：TL431相當于誤差放大器，當電壓變化的時候電阻分壓出來的電壓會和內部2.5V基準源相比較，輸出誤差信號，同時流過光耦LED的電流會變化從而使得PWM變化。

疑問：1、TL431的誤差放大信號電壓范圍怎么確定？有沒詳細的資料說明其調整過程的？？？求推薦

五、變壓器

理論分析：正激拓撲的變壓器與反激有著顯著地不同，前者只負責能量的傳遞，電壓的變比
