5V/1.8A 2.0A 2.4A 3.2A車載充電器方案--解析（5款經典應用）

序言深圳市勁銳科技有限公司

車載充電器是使用汽車電瓶供電(一般使用點煙器為供電母體)，USB 固定 5V 輸出，為便攜式數碼設備充電的配件；隨著便攜式設備的功能多樣化與汽車工業的發展，車載充電器以其方便性、便攜性得到越來越多的應用。

常規的汽車電瓶規格分為 12V 與 24V 電池組(充滿電與虧電時電壓有一定變化)，這就需要將10V~40V 直流電壓變換為 5V 直流電壓的轉換。

XLSEMI 研制出針對車載充電的全系列全集成方案芯片，內部集成過熱保護、過流保護、短路保護等全套可靠性保護電路，系統最大輸出電流達到 3.2A 以上，轉換效率高，外圍元器件少，系統成本低，性價比高。

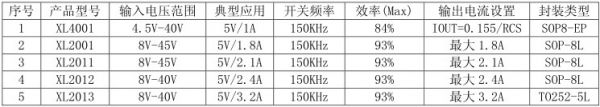

方案快速選擇

方案介紹1. XL4001 全集成車載充電方案

該方案優點：

（1）采用常規雙極工藝，輸入電壓最高可達 40V 以上；

（2）內部集成功率管，外圍器件少，系統成本低；

（3）內置過溫保護、過流保護、短路保護全套可靠性保護電路，可靠性高；

（4）IC 內部集成 CC/CV 環路；

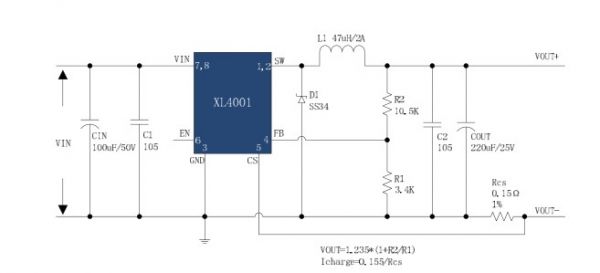

（5）SOP8-EP 小體積封裝，適合 1A 以內的車載充電應用。

方案介紹2.XL2001 全集成車載充電方案

該方案優點：

（1）采用自主開發的 BCD 工藝，轉換效率高，輸入電壓也可兼容到 45V 以上；

（2）內部集成功率管，外圍器件少，系統成本低；

（3）內置過溫保護、過流保護、短路關機全套可靠性保護電路，可靠性高；

（4）IC 內部集成 CC/CV 環路；

（5）IC 內部集成 1.5%線損補償電路；

（6）SOP8 小標準封裝，適合 1.8A 以內的車載充電應用；

（7）優秀的線性調整率與負載調整率。

方案介紹3.XL2011 全集成車載充電方案

該方案優點：

（1）采用自主開發的 BCD 工藝，轉換效率高，輸入電壓也可兼容到 45V 以上；

（2）內部集成功率 MOSFET，外圍器件少，系統成本低；

（3）內置過溫保護、過流保護、短路關機全套可靠性保護電路，可靠性高；

（4）IC 內部集成 CC/CV 環路；

（5）IC 內部集成 1.5%線損補償電路；

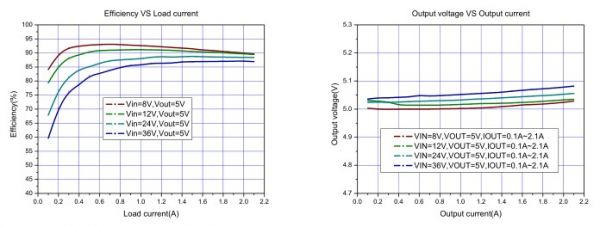

（6）SOP8 小體積封裝，適合 2.1A 以內的車載充電應用；

（7）優秀的線性調整率與負載調整率。

方案介紹4.XL2012 全集成車載充電方案

該方案優點：

（1）采用自主開發的 BCD 工藝，轉換效率高，輸入電壓也可兼容到 40V 以上；

（2）內部集成功率 MOSFET，外圍器件少，系統成本低；

（3）內置過溫保護、過流保護、短路關機全套可靠性保護電路，可靠性高；

（4）IC 內部集成 CC/CV 環路；

（5）IC 內部集成 1.5%線損補償電路；

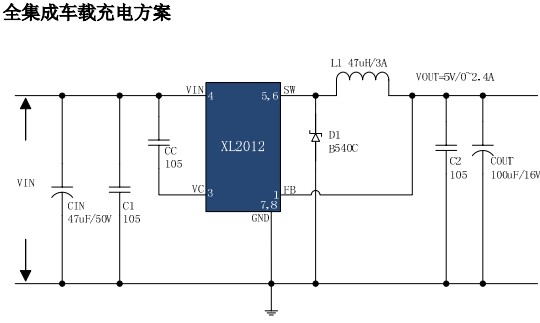

（6）SOP8 小體積封裝，適合 2.4A 以內的車載充電應用；

（7）優秀的線性調整率與負載調整率。

方案介紹5.XL2013 全集成車載充電方案

該方案優點：

（1）采用自主開發的 BCD 工藝，轉換效率高，輸入電壓也可兼容到 40V 以上；

（2）內部集成功率 MOSFET，外圍器件少，系統成本低；

（3）內置過溫保護、過流保護、短路關機全套可靠性保護電路，可靠性高；

（4）IC 內部集成 CC/CV 環路；

（5）IC 內部集成 1.5%線損補償電路；

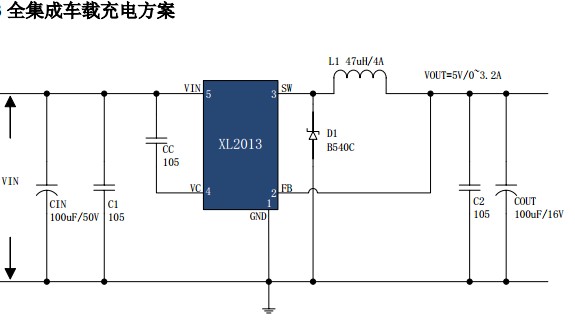

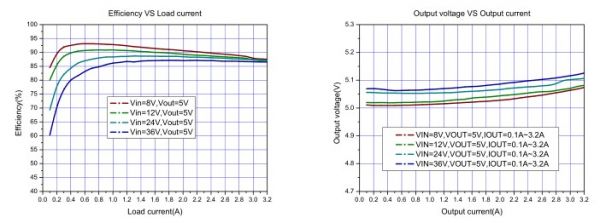

（6）TO252-5L 體積封裝，適合 3.2A 以內的車載充電應用；

（7）優秀的線性調整率與負載調整率。

全部回復(6)

只看樓主

正序查看

倒序查看

diesel

LV.3

2013-11-06 09:22

結合擁有的高電壓、大電流、高效率的技術優勢，開發出專用的車充芯片。

集中市場需求的車充方案，用Bipolar 高壓和BCD高壓工藝，做成符合車充的具有恒流，恒壓，過壓保護的芯片，外圍電路簡單，性能穩定，輸出電流可以達到5A以上，兼顧了大電流的鋰電池充電。

這一系列的產品有 XL4001，XL4101，XL2009，XL2010、XL2001、XL2011，XL2012，XL2013，XL2005等；

回復

diesel

LV.3

2013-11-07 10:56

XL2001產品優點及設計要點：

（1）采用自主開發的 BCD 工藝，轉換效率高，輸入電壓也可兼容到 45V 以上；

（2）內部集成功率管，外圍器件少，系統成本低；

（3）內置過溫保護、過流保護、短路關機全套可靠性保護電路，可靠性高；

（4）IC 內部集成 CC/CV 環路；

（5）IC 內部集成 1.5%線損補償電路；

（6）SOP8 小標準封裝，適合 1.8A 以內的車載充電應用；

（7）優秀的線性調整率與負載調整率；

回復

abccba

LV.9

2013-11-07 11:26

，售前服務。（代表個人支持下，盡管自己用不到）

回復

diesel

LV.3

2013-11-07 16:19

描述

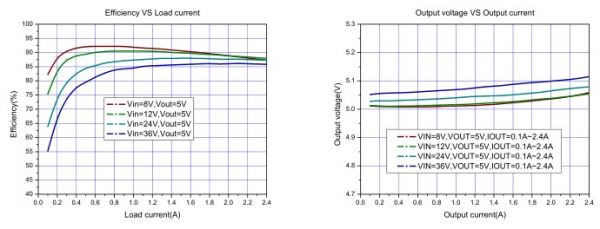

221054A01 是為產品 XL2012 制作的演示板，用于 DC8V~40V 輸入，輸出電壓 5V，最大輸出電流 2.4A 的車充應用演示，最高轉換效率可以達到 93%。

XL2012 是開關降壓型 DC-DC 轉換芯片；固定開關頻率 150KHz，可減小外部元器件尺寸，方便 EMC 設計。芯片具有出色的線性調整率與負載調整率，固定輸出 5V。芯片內部集成過流保護、過溫保護、短路關機等可靠性模塊。

XL2012 為標準 SOP-8L 封裝，集成度高，外圍器件少，應用靈活。

DEMO 原理圖

回復

diesel

LV.3

2013-11-25 13:54

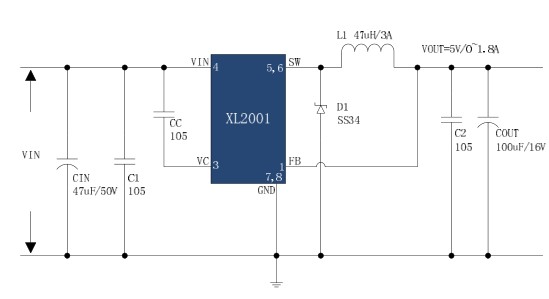

產品 XL2001

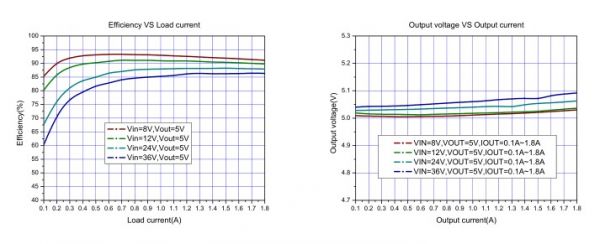

用于 DC8V~45V 輸入，輸出電壓 5V，最大輸出電流 1.8A 的車充應用，最高轉換效率可以達到 93%。

XL2001 是開關降壓型 DC-DC 轉換芯片；固定開關頻率 150KHz，可減小外部元器件尺寸，方便 EMC 設計。

芯片具有出色的線性調整率與負載調整率，固定輸出 5V。

芯片內部集成過流保護、過溫保護、短路關機等可靠性模塊。

XL2001 為標準 SOP-8L 封裝，集成度高，外圍器件少，應用靈活。

PCB 布局指南

1. VIN、GND、SW、VOUT 等功率線，粗、短、直；

2. FB 走線遠離電感與肖特基等開關信號地方，建議使用地線包圍；

3. 輸入電容靠近芯片 VIN 與 GND 引腳。

回復

diesel

LV.3

2013-12-13 10:40

@diesel

產品XL2001 用于DC8V~45V輸入，輸出電壓5V，最大輸出電流1.8A的車充應用，最高轉換效率可以達到93%。XL2001是開關降壓型DC-DC轉換芯片；固定開關頻率150KHz，可減小外部元器件尺寸，方便EMC設計。芯片具有出色的線性調整率與負載調整率，固定輸出5V。芯片內部集成過流保護、過溫保護、短路關機等可靠性模塊。XL2001為標準SOP-8L封裝，集成度高，外圍器件少，應用靈活。[圖片][圖片][圖片][圖片]PCB布局指南1.VIN、GND、SW、VOUT等功率線，粗、短、直；2.FB走線遠離電感與肖特基等開關信號地方，建議使用地線包圍；3.輸入電容靠近芯片VIN與GND引腳。
