DU8671

DU8671
QR模式高壓高精度中小功率LED恒流驅動器
Page 1 of 6 Duty-Cycle Semiconductor DS _DU8671_CN_V1.0
特點
? 內置500V高壓MOSFET
? TRUEC
2
閉環恒流控制技術
? TRUEQR控制技術
? 3%系統恒流精度
? 采樣電阻開路、短路保護
? 輸出短路保護
? 可編程輸出過壓保護
? 過溫保護
? SOP8封裝
應用
LED 日光燈管 T5/T8/T10…
LED 球泡燈 E14/E27/PAR30/PAR38…
LED 吸頂燈
…
概述
DU8671是一款工作于準諧振模式下的降壓式恒
流驅動器，主要應用于中小功率的LED恒流驅動
電源系統。采用獨特的閉環恒流控制專利－
TRUEC
2技術，可在寬的輸入、輸出電壓以及外
圍電感參數條件下實現高精度的輸出電流，并保
證批量生產時LED燈具亮度的一致性。采用專利
的TRUEQR技術，使得MOSFET每個周期都在真正
的谷底開通，從而降低了系統的開關損耗和EMI。
DU8671集成了可編程的輸出開路保護，多重的短
路保護，過溫保護以及各個引腳的開路、短路保
護功能，從而使系統具備高可靠性。
DU8671采用SOP8封裝。
典型應用圖
DU8671
QR模式高壓高精度中小功率LED恒流驅動器
Page 2 of 6 Duty-Cycle Semiconductor DS _DU8671_CN_V1.0
引腳封裝
SOP8 封裝
引腳描述
引腳編號引腳名稱描述
1 OVS 輸出開路電壓設置端
2 GND 芯片接地端
3 VCC 芯片電源端
4 DRA 內置低壓MOSFET漏極
5, 6 DRN 內置高壓MOSFET漏極
7, 8 CS 電流采樣端
定購信息
定購型號封裝包裝
DU8671 SOP8 2500顆/盤編帶
推薦應用
工作溫度范圍最大輸出電流
-40℃~85℃240mA
DU8671
QR模式高壓高精度中小功率LED恒流驅動器
Page 3 of 6 Duty-Cycle Semiconductor DS _DU8671_CN_V1.0
極限參數(1)(2)
符號腳位描述范圍單位
DRN 5,6 內置高壓MOSFET漏極 -0.3~500 V
OVS 1 輸出開路電壓設置端 -0.3~6 V
CS 7,8 電流采樣端 -0.3~6 V
IVCC3 VCC 最大鉗位電流 10 mA
θJA
--- 熱阻（結溫-環境） 150 ℃/W
Tj --- 最大工作結溫 -40~150 ℃
Tstg --- 存儲溫度范圍 -65~150 ℃
ESD -- 靜電（人體模式） 2 kV
說明:
(1) 最大極限值是指超出該工作范圍，芯片可能損壞。電氣參數定義了器件在工作范圍內并且在保證特定性能指標的測試
條件下的直流和交流電參數規范。對于未給定上下限值的參數，該規范不予保證其精度，但其典型值反映了器件性能。
(2) 無特別說明，所有的電壓以GND作為參考。
電氣參數
(無特別說明外，VCC=15V, Ta=25
o
C)
符號參數測試條件最小值典型值最大值單位
電源供電部分
VCCCLAMP VCC 鉗位電壓 IVCC<10mA 13.5 15 17.5 V
VCCON 芯片開啟工作電壓 VCC上升 12 13.5 15 V
VCCOFF 芯片關斷電壓 VCC下降 8.5 9 10.5 V
VCCOVP VCC 過壓保護電壓 IVCC>10mA 20 23 26 V
I
OP 工作電流 Fsw=100kHz 210 uA
電流采樣
VCS_MAX CS峰值電壓比較基準 500 600 700 mV
TLEB 電流采樣消隱時間 400 ns
TDELAY 關斷延時時間 100 ns
Page 4 of 6
電氣參數
(無特別說
符號
誤差放大器
VREF
TOFF_MA
TOFF_MI
TON_MA
MOSFET 參數
RDSON
VDS_BD
過溫保護
TSD
Hy_TD
芯片內部
數（續）
明外，VCC=
器與振蕩器
輸出電
AX 最大關
N 最小關
AX 最大開
數
N 內部開
D 內部開
過熱關
D 過熱保
部方框圖
Q
15V, Ta=25
參數
電流比較基準
關斷時間
關斷時間
開通時間
開關管導通電
開關管最大耐壓
關斷溫度
保護遲滯
QR模式
Duty-Cycle
5
o
C)
數
阻
壓
式高壓高精
eSemiconducto
測試
精度中小
or
試條件最
3
5
小功率L
小值典型
396 40
35
1
2
8
500
15
3
DU
LED恒流
DS _DU867
型值最大
00 404
50
1
25
8
50
35
U8671
流驅動器
71_CN_V1.0
大值單位
4mV
us
us
us
Ω
V
℃
℃
器
位
DU8671
QR模式高壓高精度中小功率LED恒流驅動器
Page 5 of 6 Duty-Cycle Semiconductor DS _DU8671_CN_V1.0
應用信息
DU8671 是一款工作于準諧振模式下的降壓式恒
流驅動器，內置 500V 高壓 MOSFET，主要應用于
中小功率的 LED 恒流驅動電源系統。
啟動與供電
在上電后，母線電壓通過啟動電阻給VCC引腳的電
容充電，直到VCC電壓上升到啟動閾值電壓后，芯
片啟動工作，VCC的遲滯電壓為4.5V。DU8671內置
15V穩壓管。由于芯片的典型工作電流只有200uA，
因此，無需專門的供電電路,利用啟動電阻就可以
直接供電，可減少系統成本,提高了系統效率。
恒流控制
DU8671 采用獨特的閉環恒流控制專利－TRUEC
2
技術，可在寬輸入電壓、輸出電壓以及電感參數條
件下實現高精度的輸出電流，確保應用和批量生產
時 LED 燈具亮度的一致性。
其輸出電流為：
ILED?
VREF
2?RCS
?
0.4
2?RCS
VREF為平均電流基準
Rcs為電流采樣電阻
保護功能
DU8671 集成了多重保護功能，以確保 LED 燈具工作
穩定可靠。
輸出短路：DU8671 在輸出短路的情況下，依然可以
實現很好的恒流特性；
采樣電阻開/短路：當采樣電阻出現開路或短路的
情況，DU8671 會立即啟動保護功能；
過溫：當芯片結溫超過 150℃時，芯片會立即進入
過溫保護，直到結溫小于 120℃后，自動重啟。
更多設計方法，請參考：《DU8671設計工具》

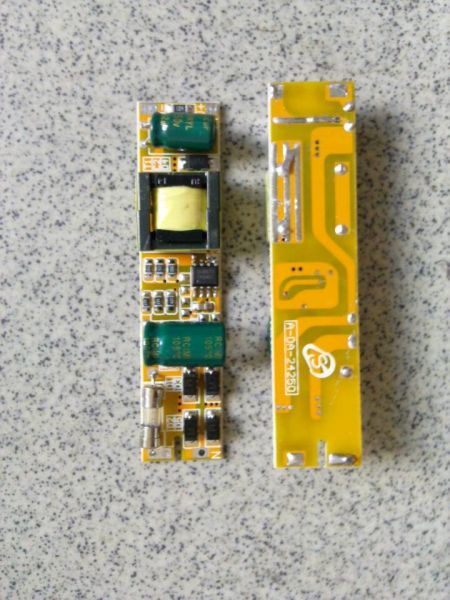

應用案例 (12~24串12并)
輸入電壓范圍: 180Vac~264Vac 功率因數: >0.5
輸出電壓范圍: 40Vdc~80Vdc 輸出電流: 240mA
DU8671
QR模式高壓高精度中小功率LED恒流驅動器
Page 6 of 6 Duty-Cycle Semiconductor DS _DU8671_CN_V1.0
