各位大神,我做了一款LED燈具的驅動電源,設計要求是恒流100mA,輸出功率2.5W。
但是實際制作出來之后輸出電流只有35mA,輸出功率只有0.4W。

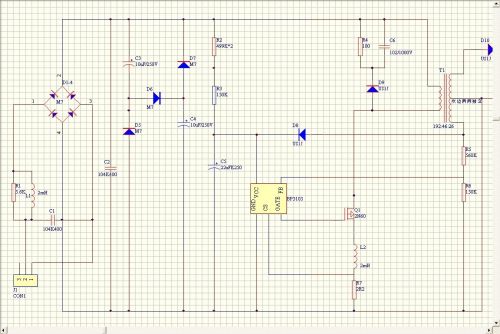

先上圖:
輸出變壓器為兩個相互獨立的次邊,畫圖時為了省事沒建圖,就這樣湊合著用的。
此電路我修改了R7也沒將功率修改過來,請各位大神幫幫忙,謝謝!
1查看變壓器數據是否對
2查看輸出負載電阻大小
改一下R5或R6試下
不明白那個場管的S極還接個2mH 電感,沒有必要吧??
會不會它對CS電壓有影響?
那個電感起防干擾,有這個電感在電路中能提高我的功率因數。
另外,取消這個電感之后對CS的采樣影響不大,有它在能更穩定的給出CS信號!
1、變壓器的匝比是對的,變壓器是自己繞的。
2、輸出負載是7顆LED燈珠,VF值2.8-3.2之間
感謝您的建議:
將R6改小7.5K后功率提升到0.7W了,準備在次將其減小測試!
輸入電壓是穩定的220V輸入。
設計的是恒流輸出,電壓根據不同的負載,是變化的!
RCD電路我沒有仔細計算,目前用的R4是100歐姆。
L2電感取消后對我的功率因數造成了影響,您剛說L2必須取消,這點我不怎么理解,還請您指教指教!
1、是的,昨晚進過測試,發現我的功率因數始終提不上來,進過測試,發現R4消耗的能量很大,我馬上去將次電阻更改。
2、目前功率提升到2.7W了。CS電阻用了0.62歐姆。但是這個電阻目前只要低于這個數值就會出現燈閃爍的情況,我認為這和我設定的FB反饋信號有關,不知這樣理解是否正確?
是的,CS是電流采樣反饋。增加L2后對采樣有嚴重的影響,目前我已經將其取消,效果正在驗證。
嗯,剛將FB反饋電阻R5修改為560K之后功率能提升到4W。但是測試的工作頻率較高,達到136KHz。
R4電阻為100歐姆時,功率因數只能到0.7.將其修改為100K后能達到0.72.但是沒有測試場管漏極波形。另外如果是100K時RCD充放電時間能否和我預計48KHz頻率匹配呢?這個計算不太會,請師長幫幫忙,謝謝!
非常感謝您的推薦,梁頭旅長的帖子很精彩,學到了很多東西,準備明天修改我的電路。屆時有異常還得您多指點
1、謝謝各位的幫忙,通過各位指點和幫助,電路目前在功率、功率因數等方面得到了有效的控制,再次感謝各位;
2、但是在高低中壓沖擊的時候又出現了一個新的現象,中壓、高壓均很正常,低壓的時候出現燈閃,想了很多,但是無果。
