問個三電平SVPWM相電壓的問題。

做了無數次，使用的是七段P型N型小矢量交替首發的方式。

得到的線電壓是正弦。

相電壓缺離正弦或者疊加三次諧波的正弦相去甚遠，尤其是在低調制度時。貌似周圍人都無視這些，自己做出來的也是同樣問題，卻仍然堅稱相電壓是疊加三次波的正弦。

想問問大家實際出來的相電壓波形是什么樣的，我試了gh坐標系和alpha-beta，占空比計算都沒有問題，狀態邏輯貌似也沒有問題

下面的圖第一個是單相的占空比，使用了一種上下橋臂的編碼方式，基本可以認為是脈沖寬度，

第二個是該占空比下面的相電壓波形。

第三個是ab相的線電壓波形，

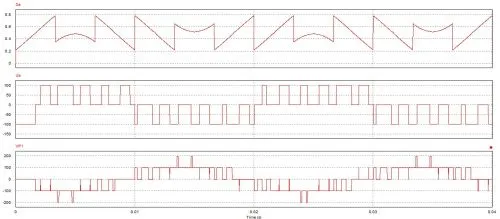

調制度低于0.5

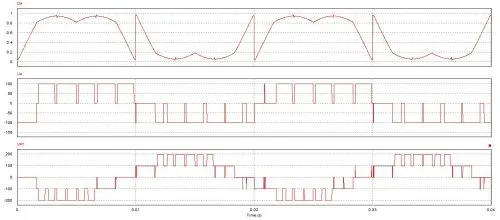

調制度大概0.7

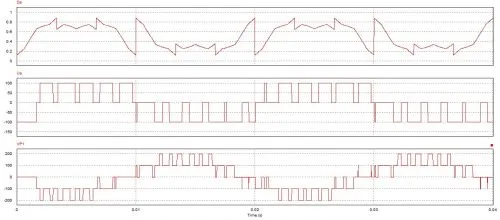

調制度幾乎為1

全部回復(7)

只看樓主

正序查看

倒序查看

電源網-fqd

2013-09-05 11:22

圖片都看不到，請重新上傳下

電源網論壇發帖教程

http://bbs.dianyuan.com/topic/1052631

回復

sssssinter

LV.1

2013-09-05 12:46

@電源網-fqd

圖片都看不到，請重新上傳下[圖片]電源網論壇發帖教程http://bbs.dianyuan.com/topic/1052631

回復

sssssinter

LV.1

2013-09-11 14:35

不知到自己頂一下。求工程應用的大俠們幫助

回復

ostrich123

LV.3

2013-09-12 21:45

@sssssinter

不知到自己頂一下。求工程應用的大俠們幫助

三電平專用IGBT驅動模塊

PSD430-35驅動器使用手冊

回復

nipple2

LV.1

2013-09-12 21:59

@sssssinter

不知到自己頂一下。求工程應用的大俠們幫助

我看了一下，你的開關頻率好像比較低吧。不知道你這個是仿真還是實驗波形啊。你這個問題，要看測的是哪一點的相電壓，如果是lcl 或者lc 濾波器之后的相電壓是三相正弦的，直接側igbtce （濾波器前）相電壓肯定是階梯波啊。貼一下我的仿真波形，實驗會差一些，不貼了

可以留個聯系方式交流吧，我做過好幾種三電平sv仿真

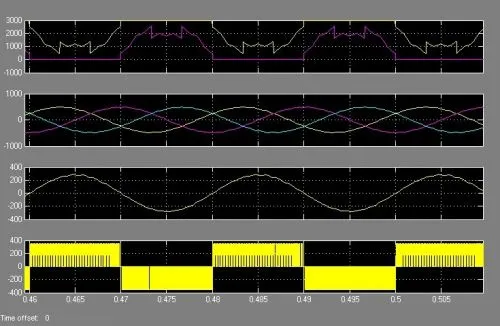

這個是m=0.428的，4是igbt側的相電壓，3是濾波器后的相電壓

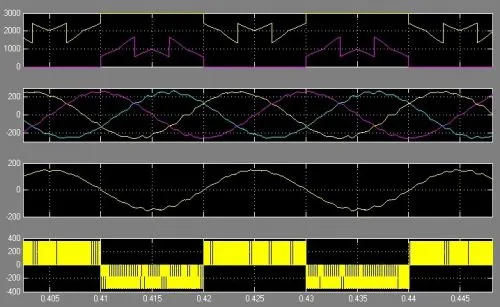

m=0.8；

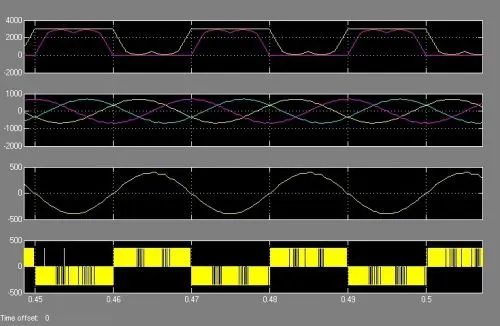

m=1.13

回復

sssssinter

LV.1

2013-09-13 10:07

@nipple2

我看了一下，你的開關頻率好像比較低吧。不知道你這個是仿真還是實驗波形啊。你這個問題，要看測的是哪一點的相電壓，如果是lcl或者lc濾波器之后的相電壓是三相正弦的，直接側igbtce（濾波器前）相電壓肯定是階梯波啊。貼一下我的仿真波形，實驗會差一些，不貼了可以留個聯系方式交流吧，我做過好幾種三電平sv仿真[圖片] 這個是m=0.428的，4是igbt側的相電壓，3是濾波器后的相電壓[圖片] m=0.8；[圖片] m=1.13

實驗我只有兩電平的。都沒注意相電壓的問題。換了個G-H坐標系的算法，直接就發現這個問題。，也不知道你這個M指的是什么。留個QQ吧，四六三四七三幺七幺
