輸出信號如圖：綠色為驅動信號，黃色為輸出，VPP太大，該測試的條件是：輸入電壓18V，控制信號100KHz，占空比為50%PWM波，輸出非常差，求大神指導！boost升壓電路求教

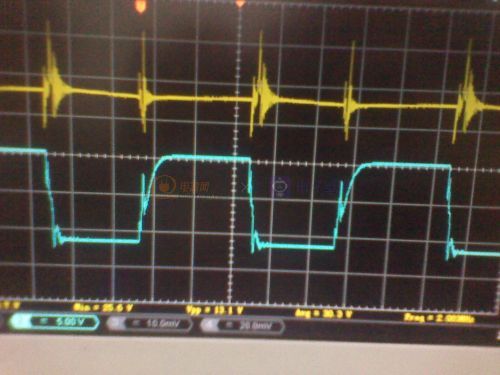

設計目標： 15-18V 輸入，輸出為30-36V 采用單片機控制，驅動芯片為IR2104，電感為40UH的鐵硅鋁電感，電容為470UF 輸出信號如圖：綠色為驅動信號，黃色為輸出，VPP太大，該測試的條件是：輸入電壓18V，控制信號100KHz，占空比為50%PWM波，輸出非常差，求大神指導！
輸出信號如圖：綠色為驅動信號，黃色為輸出，VPP太大，該測試的條件是：輸入電壓18V，控制信號100KHz，占空比為50%PWM波，輸出非常差，求大神指導！全部回復(4)
正序查看
倒序查看
@ahnusunwu
什么測試紋波的方法，不就測量Vpp嗎？還有一個問題，升壓的值不夠啊，占空比為50%，輸出應該為36V！請賜教！
紋波測試方法參考http://bbs.dianyuan.com/topic/105898。實際電路存在二極管、開關管等壓降，不能按理想占空比來算升壓比吧。
