TL494開關電源中開關管問題

大家好，我最近在一個開關電源，在這其中我遇到了幾個困難，希望大家能幫我看看。

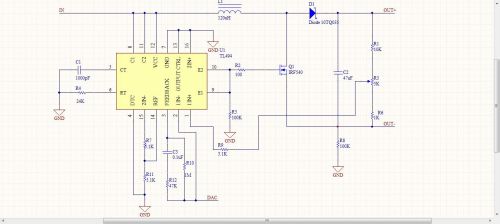

測試過程中，我測得開關管ＧＤ間的電壓為５．６Ｖ，而ＤＳ間的電壓只有０．３Ｖ，D端波形為一個鋸齒波，輸出也是鋸齒波，且電壓非常低，我的輸入電壓是8V，想要輸出36V，電路圖見附件，請問這到底是什么問題？

全部回復(10)

只看樓主

正序查看

倒序查看

lijuan@

LV.5

2013-08-19 17:28

R8不應該接100K。直接跟地相接，C2用電解電容

回復

EminenceMonkey

LV.1

2013-08-19 17:52

@lijuan@

R8不應該接100K。直接跟地相接，C2用電解電容

恩恩，但是為什么我的開關管一直不工作呢？

回復

lijuan@

LV.5

2013-08-19 18:00

@EminenceMonkey

恩恩，但是為什么我的開關管一直不工作呢？

因為L中儲存的能量不夠

回復

EminenceMonkey

LV.1

2013-08-19 18:16

@lijuan@

因為L中儲存的能量不夠

是不是要換個大點電感啊？多大的比較適宜呢？

回復

lijuan@

LV.5

2013-08-20 08:08

@EminenceMonkey

是不是要換個大點電感啊？多大的比較適宜呢？

你這個MOS管不工作跟電感大小沒關系，DS要為方波，說明TL494沒工作，DAC網絡接哪呢

回復

EminenceMonkey

LV.1

2013-08-20 18:14

@lijuan@

你這個MOS管不工作跟電感大小沒關系，DS要為方波，說明TL494沒工作，DAC網絡接哪呢

接DAC0832，用單片機控制輸出電壓步進增長，減小。

回復

v8266

LV.1

2013-09-02 21:01

請問這個電路圖做出來行嗎？我在做一個TL494的升壓電路，問問這個原理圖最終是好的嗎？

回復

真武閣

LV.6

2013-09-02 21:47

又看到494直驅動MOS

494的驅動是單端輸出，驅動MOS的話要做成推挽輸出，加一級圖騰柱或一個PNP

回復

ymyangyong

2013-09-03 10:50

參考下這個圖的驅動部分：

回復

zhenxiang

LV.10

2013-09-03 10:56

@ymyangyong

參考下這個圖的驅動部分：[圖片]

就是無法將G壓及時拉低關斷MOS 是這樣吧。
