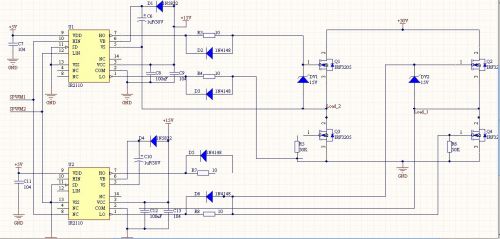

1、第一次發帖，希望有人能幫忙看下，到底是哪里出問題了，這個已經困擾我很多天了，真的是沒有辦法啊！下面開始上圖，這是我的原理圖

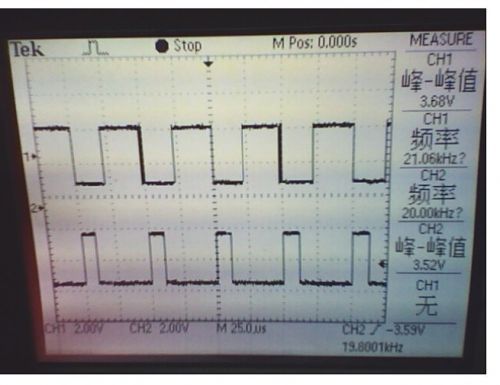

 2、接著這是我輸入的兩路SPWM，使用單片機產生的

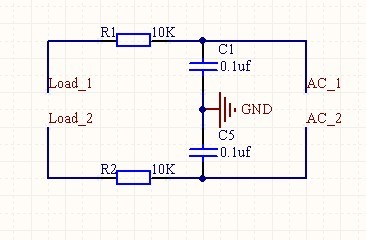

 3、接下來是我的濾波電路

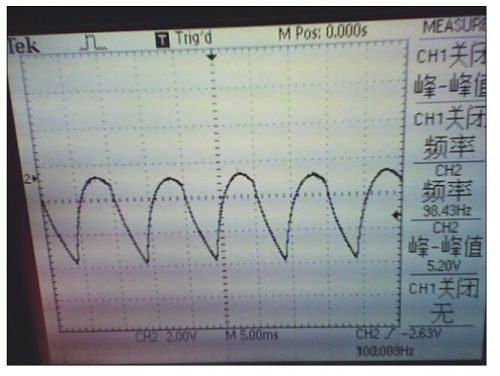

3、我把示波器接在 AC1、AC2兩端的時候出來的波形是這樣的

 當我示波器探針和夾子反接的時候，輸出的波形剛好好相反。。也是饅頭波。。

現在我有幾個問題：

1、能夠出來這樣的波形是否說明我的IR2110和mos管并沒有燒壞？

2、出來這樣的波形是否和我的濾波電路有關？我spwm波輸入信號時3.3V的。

3、我也嘗試加負載側波形，但是沒有效果。我的pwm頻率是20khz的，正弦波出來是50hz的，加母線電壓之后，幅值和頻率都不會有什么問題，唯獨這個波形失真很嚴重。

最后希望各位看官都能給些看法，真的折騰很久了。。。感激不盡。。。。
