繞高頻變壓器0.2銅帶要退火處理嗎？正弦波用的

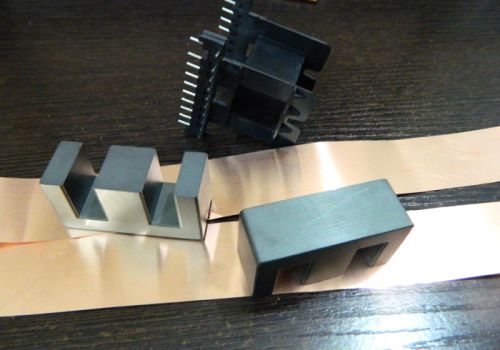

想搞個55的變壓器，買了一些銅皮，0.2*32的，感覺比較硬不好繞，要不要做退火處理阿，還有初級要用多少線徑，我想用0.77*2并繞做個1KW的，不知道能不能呢？望高手指點。



全部回復(18)
正序查看
倒序查看
曲振帥
LV.3
2
2013-06-09 10:51
按說0.2的銅皮應該是很軟的啊，如果很硬的話，那就有必要做退火處理，用噴燈加熱銅帶，緩慢冷卻，銅帶就會變軟。EE55的磁芯頻率40KHz能出1000W以上的功率了，可行性比較強。
0
回復
xiaqing
LV.7
3
2013-06-09 14:04

0.2的銅帶應該很軟，我們從來不退火，從顏色看你的銅帶顏色發黃，不像是純銅的。

0
回復
2013-06-09 14:22
@曲振帥
按說0.2的銅皮應該是很軟的啊，如果很硬的話，那就有必要做退火處理，用噴燈加熱銅帶，緩慢冷卻，銅帶就會變軟。EE55的磁芯頻率40KHz能出1000W以上的功率了，可行性比較強。

單一一條0.2銅皮絕對不可能繞出1000W輸出 不信自己繞 你要是用0.2銅皮可以繞出超過500W 都算第一人了 12V來說哦 如果24V肯定可以



0
回復
jakeccc
LV.5
5
2013-06-09 14:53
@xiaqing
0.2的銅帶應該很軟，我們從來不退火，從顏色看你的銅帶顏色發黃，不像是純銅的。

最好是用酒精燈退下火

0
回復
fm881
LV.7
6
2013-06-09 16:31
已經繞制好了.做了退火處理不做不好繞，3+3T，24V輸入。高壓部分用0.77線并繞了32T，點了500W的小太陽很亮，不知道正常不呢。等下上圖
0
回復
2013-06-09 16:42
@fm881
已經繞制好了.做了退火處理不做不好繞，3+3T，24V輸入。高壓部分用0.77線并繞了32T，點了500W的小太陽很亮，不知道正常不呢。等下上圖
我估計你的24V都超不過1000W 你用24V可以上500W不奇怪 如果12V真的比較難超過 0.2銅皮實在太薄  你用32T 你輸出要求多少V的 32T好像電壓不夠吧
0
回復
曲振帥
LV.3
8
2013-06-09 17:04
@laijinsong
單一一條0.2銅皮絕對不可能繞出1000W輸出不信自己繞你要是用0.2銅皮可以繞出超過500W都算第一人了12V來說哦如果24V肯定可以
哥哥，我說的1000W僅是針對磁芯而言的啊。
0
回復
fm881
LV.7
9
2013-06-09 18:11
@laijinsong
我估計你的24V都超不過1000W你用24V可以上500W不奇怪如果12V真的比較難超過0.2銅皮實在太薄 你用32T你輸出要求多少V的32T好像電壓不夠吧

嗯，先試驗電路的變壓器的穩定度，然后最多加繞組

0
回復
fm881
LV.7
10
2013-06-09 18:17
@laijinsong
我估計你的24V都超不過1000W你用24V可以上500W不奇怪如果12V真的比較難超過0.2銅皮實在太薄 你用32T你輸出要求多少V的32T好像電壓不夠吧

對了，現在只用一對3205，不敢多并一支500W的小太陽哦，到并多一些3205最上個1000W的小太陽看看能不能。







空載波形





加了一支500W小太陽的波形，不知道正常不，高手來指點一下。

0
回復
fm881
LV.7
11
2013-06-09 18:47
@xiaqing
0.2的銅帶應該很軟，我們從來不退火，從顏色看你的銅帶顏色發黃，不像是純銅的。

嗯，是的感覺純度不高，彈力很強的，所以要做退火處理了。

0
回復
fm881
LV.7
12
2013-06-09 18:56
@fm881
對了，現在只用一對3205，不敢多并一支500W的小太陽哦，到并多一些3205最上個1000W的小太陽看看能不能。[圖片] [圖片] [圖片] 空載波形[圖片] [圖片] 加了一支500W小太陽的波形，不知道正常不，高手來指點一下。

補充一下，24V空載電流為200MA左右，

0
回復
春秋志
LV.5
13
2013-06-09 19:20
@fm881
對了，現在只用一對3205，不敢多并一支500W的小太陽哦，到并多一些3205最上個1000W的小太陽看看能不能。[圖片] [圖片] [圖片] 空載波形[圖片] [圖片] 加了一支500W小太陽的波形，不知道正常不，高手來指點一下。
手工真不錯！
0
回復
fm881
LV.7
14
2013-06-09 20:12
@春秋志
手工真不錯！
手工很爛阿，試好以后最排個PCB版裝起來，
0
回復
fm881
LV.7
15
2013-06-09 22:47
@曲振帥
按說0.2的銅皮應該是很軟的啊，如果很硬的話，那就有必要做退火處理，用噴燈加熱銅帶，緩慢冷卻，銅帶就會變軟。EE55的磁芯頻率40KHz能出1000W以上的功率了，可行性比較強。

嗯，0.2的銅帶如果長期上1000W的感覺還是不太可靠了，最從新用0.3銅帶重繞一下吧。

0
回復
xiaqing
LV.7
16
2013-06-11 10:16
@fm881
嗯，是的感覺純度不高，彈力很強的，所以要做退火處理了。
像是磷銅！
0
回復
xiaqing
LV.7
17
2013-06-11 10:17
@fm881
對了，現在只用一對3205，不敢多并一支500W的小太陽哦，到并多一些3205最上個1000W的小太陽看看能不能。[圖片] [圖片] [圖片] 空載波形[圖片] [圖片] 加了一支500W小太陽的波形，不知道正常不，高手來指點一下。
給小太陽加個罩吧！安全。
0
回復
fm881
LV.7
18
2013-06-11 22:51
@xiaqing
給小太陽加個罩吧！安全。

短時間問題不大的。

0
回復
xiaqing
LV.7
19
2013-06-13 08:39
@fm881
短時間問題不大的。

一個簡易罩3元錢，接線安裝都方便，我就是這么干的，一條燈的價錢。
