開貼用STC12C5A60S2學做正弦波逆變

此程序參拜尤小翠大師的逆變器http://bbs.dianyuan.com/topic/916798，我沒有現成的STC12C5410AD的單片機，改用現在手里有的STC12C5A60S2單片機,先實現最其本的逆變功能，再對電路作大面積修改

驅動板：

此驅動板集成了雙顯示接口，LCD1602與LCD12864，只是LCD12864得用排線方式，而LCD1602直接插裝在PCB上

已裝完元件的驅動板：

裝配了大部份元件的功率板：

H橋功率管寫真：

全部回復(18)

只看樓主

正序查看

倒序查看

LSHNIU

LV.6

2013-06-06 11:30

膜拜大師！祝你早日成功！我也想用STC12C5A60S2做逆變，但沒有具體電路圖。同時希望你的機器能應用STC12C5A60S2單片機的擴展更多功能！到時給資料給我學習學習哈！

回復

shl1226

LV.4

2013-06-06 11:43

@LSHNIU

膜拜大師！祝你早日成功！我也想用STC12C5A60S2做逆變，但沒有具體電路圖。同時希望你的機器能應用STC12C5A60S2單片機的擴展更多功能！到時給資料給我學習學習哈！[圖片]

PCB已基本到位，現在只差DC-DC的圖騰PCB沒到，DC-AC程序已實現50HZ正弦輸出，只是現在是用的20VDC轉12VAC，因為DC-DC升壓材料沒到其....隨后會上傳部分圖片和資料。

另本人還計劃在端午節后開始PIC16F873A的逆變開發實驗，望有經驗的高手們多多指教，為謝！！！！

回復

LSHNIU

LV.6

2013-06-06 11:46

@shl1226

PCB已基本到位，現在只差DC-DC的圖騰PCB沒到，DC-AC程序已實現50HZ正弦輸出，只是現在是用的20VDC轉12VAC，因為DC-DC升壓材料沒到其....隨后會上傳部分圖片和資料。另本人還計劃在端午節后開始PIC16F873A的逆變開發實驗，望有經驗的高手們多多指教，為謝！！！！

我只是菜鳥，期待大師的巨作面世！

回復

shl1226

LV.4

2013-06-06 11:52

@LSHNIU

我只是菜鳥，期待大師的巨作面世！

別稱我大師，我也是在摸索之中.....

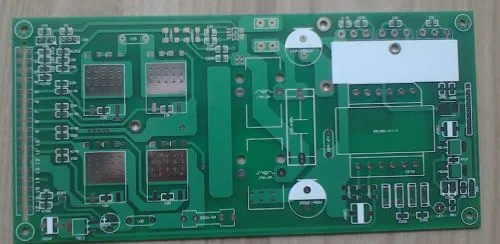

功率PCB：照片

功率部份主要用料介紹：

一、H橋功率管采用IXY12N100貼片MOS管

二、DC-DC功率管采用RUN1908TO-204封裝

三、反接保護也采用RUN1908 TO-204封裝

四、DC-DC變壓器用EE42-6P+6P立式

五、因為時間關系，其他小元件就不一一列取了

回復

LSHNIU

LV.6

2013-06-06 12:02

@shl1226

別稱我大師，我也是在摸索之中.....功率PCB：照片[圖片]功率部份主要用料介紹：一、H橋功率管采用IXY12N100貼片MOS管二、DC-DC功率管采用RUN1908TO-204封裝三、反接保護也采用RUN1908 TO-204封裝四、DC-DC變壓器用EE42-6P+6P立式五、因為時間關系，其他小元件就不一一列取了

你的PCB真漂亮，我99SE只會畫簡單的單面板和雙面板，只是感覺良好，沒有去打樣過

！到時別忘了和大家分享下資料啊，俺只是做個2部魚機玩玩而已的菜鳥！俺到時要好好向你學習下！
