呵呵，兄臺。這個IGBT是沒有背二極管的。必須在CE端反接個二極管，不然會被反壓擊穿的。

另外：這個IGBT并不好，400V耐壓，明顯低了。還是用600V管子吧。負載是RCL復合特性的，耐壓肯定要達到300*2=600V才行撒。

謝謝兄臺指點，請問CE端反接個二極管，多大合適呢？謝謝

IGBT這個是要TSSO8的，體積小，電流大，所以目前都只做到400V而已，東芝的也是這么大。

煩請兄臺指點，謝謝

試試600W TVS吧。

用那種SMB封裝，單向TVS，400V那種。全方位保護IGBT。

另外：建議在GE端加個5.1V穩壓管來保護柵極。

電壓有400V以上的，不過封裝都太大了

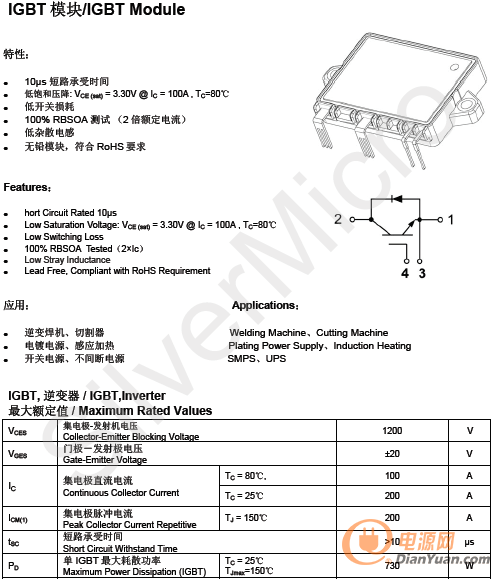

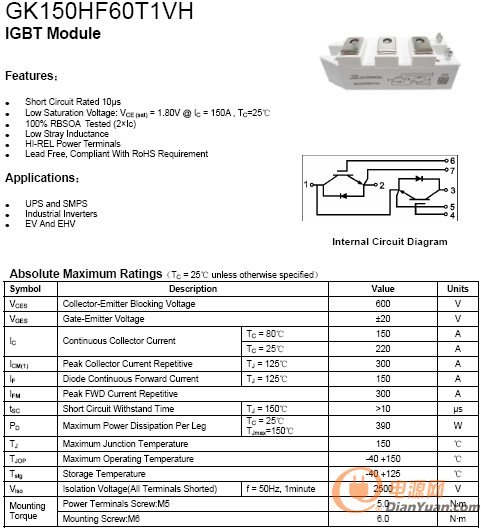

用IGBT模塊啊

閃光燈的“3”腳無需經過IGBT呀，應該是直接并聯在高壓電解兩端的，否則會影響閃光指數。

這樣一來，IGBT實際僅流過觸發電流，也就幾個安倍，就沒必要用好幾個并聯。

閃光管觸發后大電流放電，很快高壓電容的電壓被泄放到低于閃光管的電弧維持閾值，也就自動關閉了，無需IGBT干預。

Google搜進來挖一鍬， 網上關于閃光燈用IGBT的設計資源少得可憐。

你的Rg是不是選的太小了，由此造成dv/dt太高也會燒管子的。安森美的類似產品推薦取值有超過100歐的
