NMOS管單電源供電怎么供啊 ？求解 。急急急！

NMOS管單電源供電怎么供啊  ？求解 。急急急！
全部回復(54)
正序查看
倒序查看
老梁頭
LV.10
2
2013-04-16 13:34
給那供電？？
0
回復
2013-04-16 13:50
@老梁頭
給那供電？？

0
回復
曾凡維
LV.3
4
2013-04-16 15:44
@老梁頭
給那供電？？
給管子供電，，，老師說那是Nmos管必須單電源供電，，我是新手不太懂，
0
回復
2013-04-16 17:22
@曾凡維
給管子供電，，，老師說那是Nmos管必須單電源供電，，我是新手不太懂， [圖片]
白板哦
0
回復
曾凡維
LV.3
6
2013-04-17 11:09
@賀赫無名
白板哦

0
回復
曾凡維
LV.3
7
2013-04-17 11:10
@曾凡維
[圖片]
怎么上圖片啊
0
回復
2013-04-17 11:15
@曾凡維
怎么上圖片啊
點擊“瀏覽”，上傳圖片或附件；上傳完畢，需點擊“插入編輯器”。
0
回復
曾凡維
LV.3
9
2013-04-17 11:17
@賀赫無名
白板哦

0
回復
曾凡維
LV.3
10
2013-04-17 11:18
@賀赫無名
白板哦

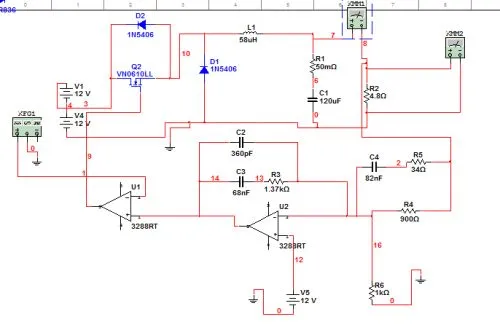

這樣能達到輸入20-30V輸出18V2A嗎
0
回復
2013-04-17 12:06
@曾凡維
這樣能達到輸入20-30V輸出18V2A嗎
為保證開關管飽和導通，柵級最好比源極高3倍VGSth以上電壓，而圖中柵級電壓受限于運放VCC供電電壓，當運放VCC供電電壓較低時很難飽和開通并輸出18v，此時開關管的導通損耗會很大。
0
回復
曾凡維
LV.3
12
2013-04-17 12:25
@ymyangyong
為保證開關管飽和導通，柵級最好比源極高3倍VGSth以上電壓，而圖中柵級電壓受限于運放VCC供電電壓，當運放VCC供電電壓較低時很難飽和開通并輸出18v，此時開關管的導通損耗會很大。
我拿這個去問過我們老師    他說NMOS管要單電源供電   這個電路圖是單電源供電嗎 ，         像您這樣說應該怎么做草能輸出18V的電壓呢
0
回復
2013-04-17 13:42
@曾凡維
我拿這個去問過我們老師  他說NMOS管要單電源供電 這個電路圖是單電源供電嗎，    像您這樣說應該怎么做草能輸出18V的電壓呢

要單電源供電可能是怕運放輸出負電壓時反向擊穿開關管柵極。圖中運放如果由輸入進行單供電，還是能輸出18v的，就是低輸入時損耗較大。要改進的話可以用PMOS或三極管。

0
回復
曾凡維
LV.3
14
2013-04-17 16:14
@ymyangyong
要單電源供電可能是怕運放輸出負電壓時反向擊穿開關管柵極。圖中運放如果由輸入進行單供電，還是能輸出18v的，就是低輸入時損耗較大。要改進的話可以用PMOS或三極管。
用芯片驅動應該效果比這個好吧？
0
回復
曾凡維
LV.3
15
2013-04-17 16:20
@ymyangyong
要單電源供電可能是怕運放輸出負電壓時反向擊穿開關管柵極。圖中運放如果由輸入進行單供電，還是能輸出18v的，就是低輸入時損耗較大。要改進的話可以用PMOS或三極管。

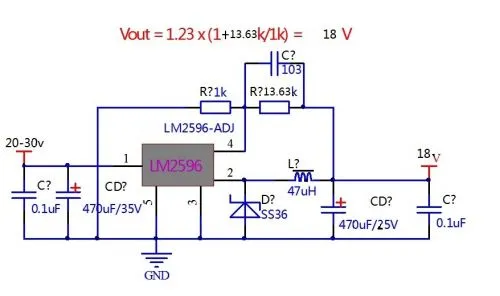

 用這個電路可以達到輸入20-30V輸出18V2A吧？   但是我對芯片的內部結構不太了解  芯片的外圍參數不知道怎么計算，能不能幫幫忙啊？謝謝
0
回復
2013-04-17 16:39
@曾凡維
[圖片][圖片] 用這個電路可以達到輸入20-30V輸出18V2A吧？ 但是我對芯片的內部結構不太了解 芯片的外圍參數不知道怎么計算，能不能幫幫忙啊？謝謝

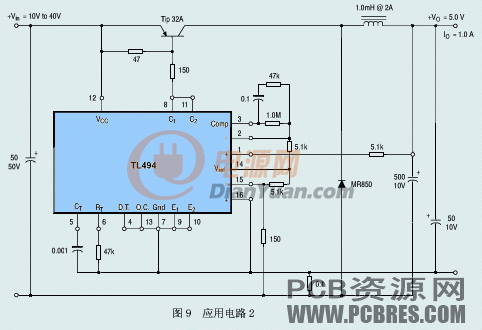

樓上的圖是用494外接PNP開關管做的BUCK，想簡單點的話就用LM2576、2596-ADJ等做吧。



0
回復
曾凡維
LV.3
17
2013-04-17 16:58
@ymyangyong
樓上的圖是用494外接PNP開關管做的BUCK，想簡單點的話就用LM2576、2596-ADJ等做吧。[圖片]
對于這個電路選用疊成電感好還是繞線電感好啊
0
回復
2013-04-17 17:21
@曾凡維
對于這個電路選用疊成電感好還是繞線電感好啊
買成品47uh3A罐形或環形電感都可以，自己繞個也行。
0
回復
曾凡維
LV.3
19
2013-04-17 18:58
@ymyangyong
買成品47uh3A罐形或環形電感都可以，自己繞個也行。
LM2576只能輸出3A的電流？
0
回復
曾凡維
LV.3
20
2013-04-17 18:59
@ymyangyong
樓上的圖是用494外接PNP開關管做的BUCK，想簡單點的話就用LM2576、2596-ADJ等做吧。[圖片]
謝謝啊
0
回復
曾凡維
LV.3
21
2013-04-17 19:04
@ymyangyong
買成品47uh3A罐形或環形電感都可以，自己繞個也行。
為什么呢？
0
回復
2013-04-17 20:55
@曾凡維
為什么呢？

因為LM2576和2596芯片內部設有3A輸出限流。

0
回復
曾凡維
LV.3
23
2013-04-17 21:10
@ymyangyong
因為LM2576和2596芯片內部設有3A輸出限流。
我們要達到2A的電流  用LM2596行不？
0
回復
2013-04-17 23:07
@曾凡維
我們要達到2A的電流 用LM2596行不？
2596做2A沒問題，注意散熱.
0
回復
曾凡維
LV.3
25
2013-04-17 23:19
@ymyangyong
2596做2A沒問題，注意散熱.
謝謝啊
0
回復
曾凡維
LV.3
26
2013-04-18 10:08
@ymyangyong
樓上的圖是用494外接PNP開關管做的BUCK，想簡單點的話就用LM2576、2596-ADJ等做吧。[圖片]
請問一下輸出端的0.1uF電容有什么作用？
0
回復
2013-04-18 11:23
@曾凡維
請問一下輸出端的0.1uF電容有什么作用？
就是個很常見的高頻濾波小電容。
0
回復
曾凡維
LV.3
28
2013-04-18 22:12
@ymyangyong
2596做2A沒問題，注意散熱.
您給的這個電路輸出的電流是多少？
0
回復
2013-04-18 22:44
@曾凡維
您給的這個電路輸出的電流是多少？
你要達到2A的電流，這個電路輸出電流最大是3A還不行嗎？
0
回復
曾凡維
LV.3
30
2013-04-19 11:10
@ymyangyong
你要達到2A的電流，這個電路輸出電流最大是3A還不行嗎？
固定的輸出電流怎么調節電流啊
0
回復
曾凡維
LV.3
31
2013-04-19 11:23
@ymyangyong
樓上的圖是用494外接PNP開關管做的BUCK，想簡單點的話就用LM2576、2596-ADJ等做吧。[圖片]
老師你好，根據這個LM1596ADJ的PDF，輸入20-30V的電壓，，算出來他們的E.T相差很大，所以選擇的電感也不一樣，這怎么辦啊
