幫看看,這樣布局及走線可能會有哪些不好的效果,謝謝....
寬電壓輸入.100K 開關管用了IRFBE30 輸出分別為24/2A,5V/2A
用UC3842進行PWM控制...電路采用單端反激勵式...
環路控制采用PC817和TL431 ,431用了TI的,沒有用WS的...
我畫的一個二路輸出開關電源PCB板,幫忙看看...謝謝
幫看看,這樣布局及走線可能會有哪些不好的效果,謝謝....
寬電壓輸入.100K 開關管用了IRFBE30 輸出分別為24/2A,5V/2A
用UC3842進行PWM控制...電路采用單端反激勵式...
環路控制采用PC817和TL431 ,431用了TI的,沒有用WS的...
全部回復(65)
正序查看
倒序查看
@morning
把你響的波形拿上來看看
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/50/1170983941.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/50/1170983977.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/50/1170984005.jpg');}" onmousewheel="return imgzoom(this);">

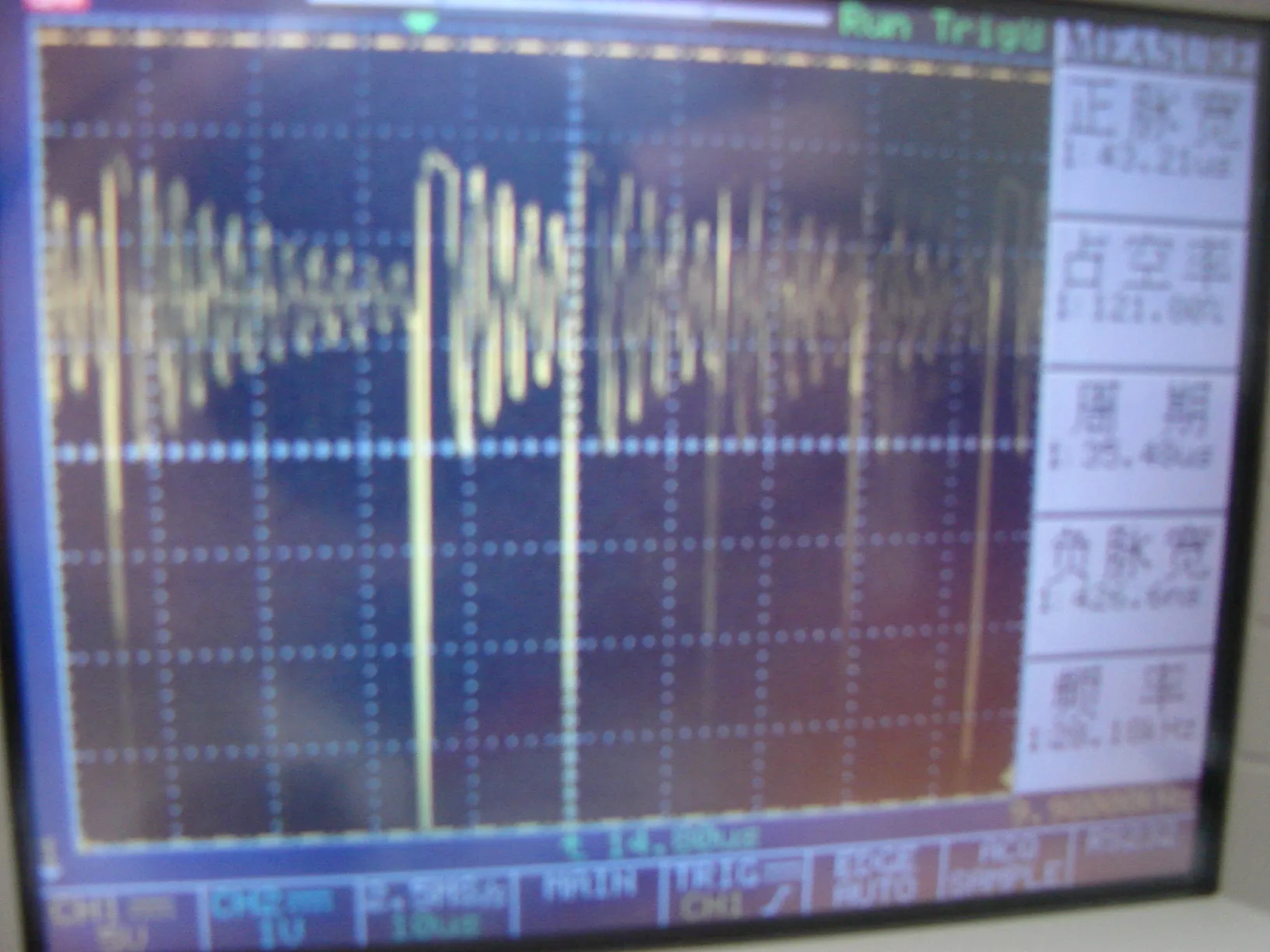

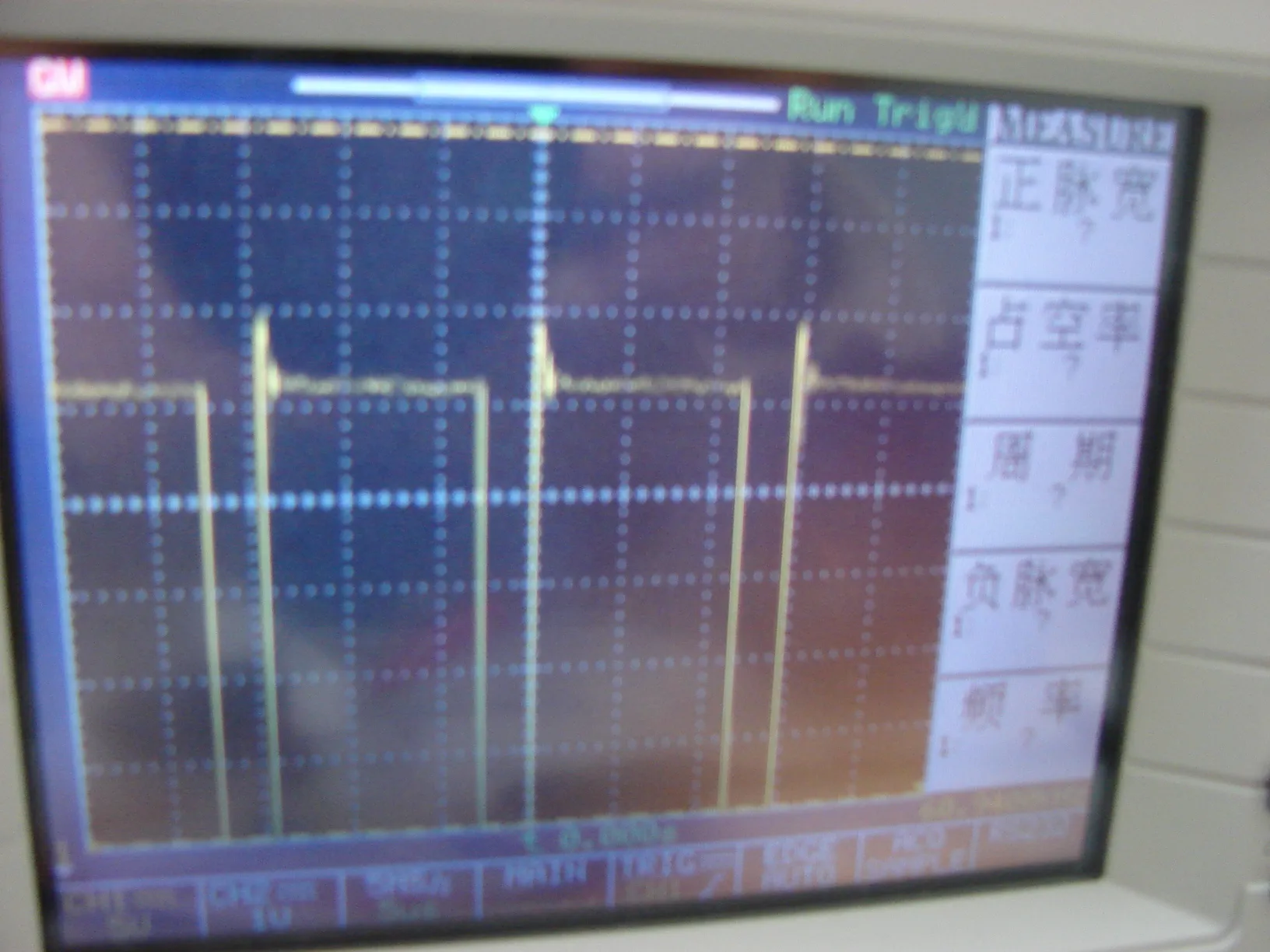

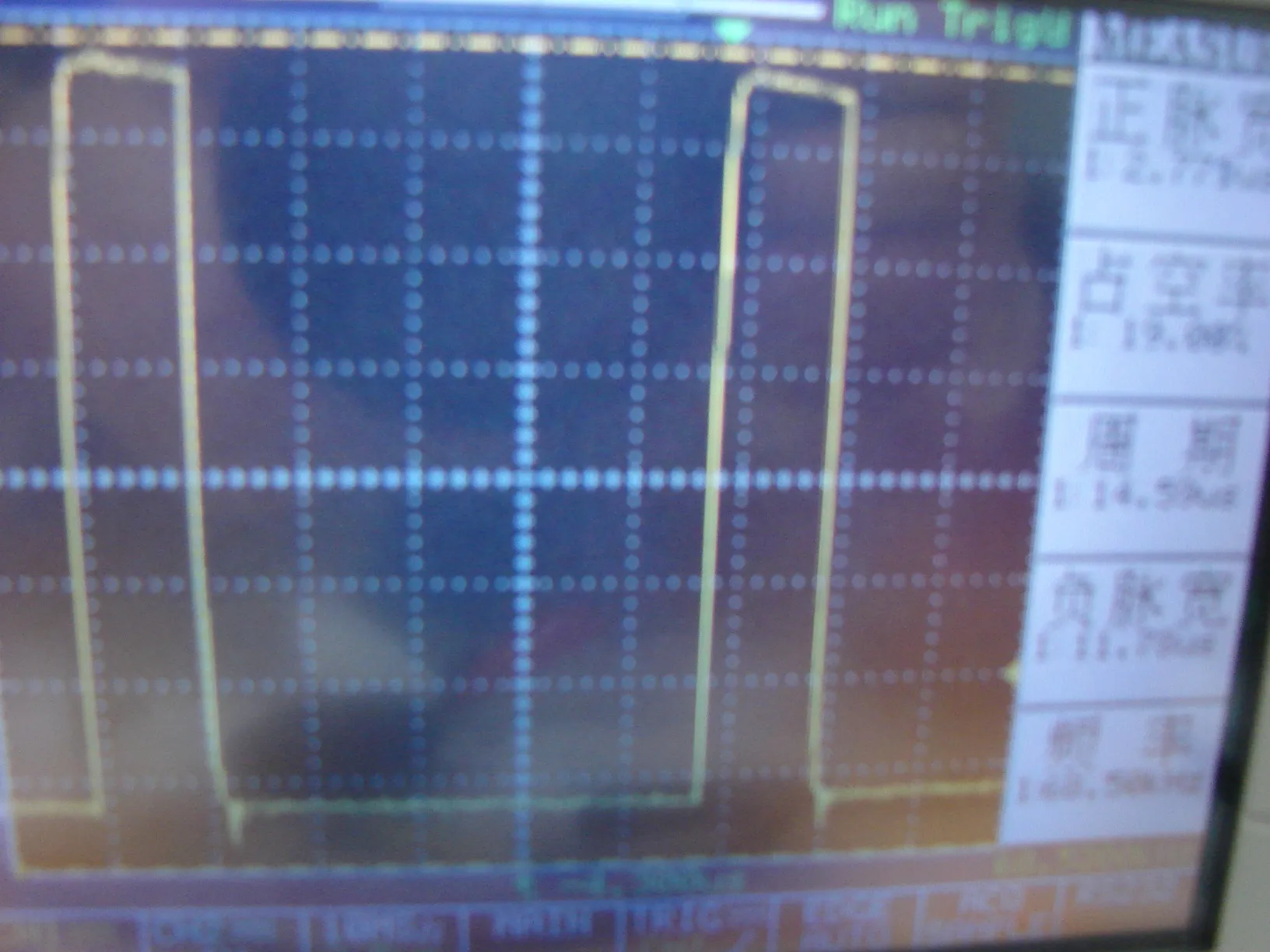

波形跟這幾個差不多,我弄的是VD,3842輸出控制,VD帶載和不帶載
昨天剛調了變壓器初級電感,現在弄得起不來了,我還得去試試,....
0
回復
@zhuwuxin
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/50/1170983941.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/50/1170983977.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/50/1170984005.jpg');}"onmousewheel="returnimgzoom(this);">波形跟這幾個差不多,我弄的是VD,3842輸出控制,VD帶載和不帶載昨天剛調了變壓器初級電感,現在弄得起不來了,我還得去試試,....
3842對地的要求非常嚴,一般3842的地接在最前面,與電容距離越近越好
0
回復
@zhuwuxin
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/50/1170983941.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/50/1170983977.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/50/1170984005.jpg');}"onmousewheel="returnimgzoom(this);">波形跟這幾個差不多,我弄的是VD,3842輸出控制,VD帶載和不帶載昨天剛調了變壓器初級電感,現在弄得起不來了,我還得去試試,....
PCB右上方就是處理了高壓地和信號地的(那幾根走線)
高壓地和信號地采用點對點接的...沒有混在一起,....
PCB右上角可以看到....
高壓地和信號地采用點對點接的...沒有混在一起,....
PCB右上角可以看到....
0
回復
@zhuwuxin
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/50/1170983941.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/50/1170983977.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/50/1170984005.jpg');}"onmousewheel="returnimgzoom(this);">波形跟這幾個差不多,我弄的是VD,3842輸出控制,VD帶載和不帶載昨天剛調了變壓器初級電感,現在弄得起不來了,我還得去試試,....
最后一個是空載的么?
