我把接的新設計(DC22~28V輸入,DC30V輸出,200W)開發中的過程紀錄下來,直到成功或......
首先聲明:我不是搞變壓器的,我是做生產工藝的,因為這個設計是老板讓我做的,我沒辦法,不知道老板為什么不讓那些單片機工程師做,而讓我做,真是不懂,但是我既然接了,我會努力做好.
如果你是高手,就不要往下看了,免的贓了您的眼,浪費你的時間,我心里會過意不去的,我只是想把自己的感受寫一下,沒別的意思.
我的設計日記:DC22~28V輸入,DC30V輸出,200W
全部回復(22)
正序查看
倒序查看
1月2日
今日使用了MC34063電源芯片外加MOS管來做設計,原來的思路證明是錯誤的,其實我當時只要仔細分析一下就可以判斷是錯誤的.
今天準備使用3843進行試驗,前天讓采購員買了10個3842,今天看了一下3842的數據手冊,決定使用3843,因為3843的啟動工作電壓為8.3V,而3842為16V,我的設計是DC24變DC30,完全可以勝任,但是
3842在驅動MOS管時就會遇到麻煩,它的6腳輸出的電源電壓,驅動MOS管時電壓太大,要使用電阻分壓驅動,并加電容以便提供MOS管關斷所需的柵極負電流;使用了3843,我可以在3843的電源端加了一個7812
,一方面可以保證3843工作時不受前級電源的干擾,另一方面可以簡化MOS管的驅動,二者均衡利弊,決定使用3843,并根據3843數據手冊,設計了草圖,今天再進行一次試驗.1167897418.pdf
今日使用了MC34063電源芯片外加MOS管來做設計,原來的思路證明是錯誤的,其實我當時只要仔細分析一下就可以判斷是錯誤的.
今天準備使用3843進行試驗,前天讓采購員買了10個3842,今天看了一下3842的數據手冊,決定使用3843,因為3843的啟動工作電壓為8.3V,而3842為16V,我的設計是DC24變DC30,完全可以勝任,但是
3842在驅動MOS管時就會遇到麻煩,它的6腳輸出的電源電壓,驅動MOS管時電壓太大,要使用電阻分壓驅動,并加電容以便提供MOS管關斷所需的柵極負電流;使用了3843,我可以在3843的電源端加了一個7812
,一方面可以保證3843工作時不受前級電源的干擾,另一方面可以簡化MOS管的驅動,二者均衡利弊,決定使用3843,并根據3843數據手冊,設計了草圖,今天再進行一次試驗.1167897418.pdf
0
回復
@ljwtwb2005
1月2日 今日使用了MC34063電源芯片外加MOS管來做設計,原來的思路證明是錯誤的,其實我當時只要仔細分析一下就可以判斷是錯誤的. 今天準備使用3843進行試驗,前天讓采購員買了10個3842,今天看了一下3842的數據手冊,決定使用3843,因為3843的啟動工作電壓為8.3V,而3842為16V,我的設計是DC24變DC30,完全可以勝任,但是3842在驅動MOS管時就會遇到麻煩,它的6腳輸出的電源電壓,驅動MOS管時電壓太大,要使用電阻分壓驅動,并加電容以便提供MOS管關斷所需的柵極負電流;使用了3843,我可以在3843的電源端加了一個7812,一方面可以保證3843工作時不受前級電源的干擾,另一方面可以簡化MOS管的驅動,二者均衡利弊,決定使用3843,并根據3843數據手冊,設計了草圖,今天再進行一次試驗.1167897418.pdf
1月3日
今天我找了其他公司的12V變24V的逆變器180W,里面用的是3843,省了我不少勁,電路板現成的,把上面的參數改成了我的參數,它的變壓器是個高15,內徑23,外徑40的黃白環環形磁心,把它的漆包線改成0.42的漆包線16股饒了7圈,先找了個3A的假負載進行試驗,試驗電源選用10A的開關電源,電壓調到28V,試驗了1個小時:測量了3843的3腳頻率:56K,輸出電壓穩定在30V,電源的電流表顯示電流3A;MOS管冰涼如初,輸出快恢復整流二極管溫熱,估計參數有點小,回頭找個工作電流大的二極管;但是變壓器有點熱,而且是磁環熱,但是漆包線不熱,現在我是3A的負載,如果全額負載200W運行那估計磁環要熟了!況且我要留點余量,至少要250W.
變壓器的磁環熱估計是磁環的磁通率小了,我記憶中看過一個資料,好像黃白環一般用與濾波,我回頭找個好的磁環試試.
今天我找了其他公司的12V變24V的逆變器180W,里面用的是3843,省了我不少勁,電路板現成的,把上面的參數改成了我的參數,它的變壓器是個高15,內徑23,外徑40的黃白環環形磁心,把它的漆包線改成0.42的漆包線16股饒了7圈,先找了個3A的假負載進行試驗,試驗電源選用10A的開關電源,電壓調到28V,試驗了1個小時:測量了3843的3腳頻率:56K,輸出電壓穩定在30V,電源的電流表顯示電流3A;MOS管冰涼如初,輸出快恢復整流二極管溫熱,估計參數有點小,回頭找個工作電流大的二極管;但是變壓器有點熱,而且是磁環熱,但是漆包線不熱,現在我是3A的負載,如果全額負載200W運行那估計磁環要熟了!況且我要留點余量,至少要250W.
變壓器的磁環熱估計是磁環的磁通率小了,我記憶中看過一個資料,好像黃白環一般用與濾波,我回頭找個好的磁環試試.
0
回復
@ljwtwb2005
1月2日 今日使用了MC34063電源芯片外加MOS管來做設計,原來的思路證明是錯誤的,其實我當時只要仔細分析一下就可以判斷是錯誤的. 今天準備使用3843進行試驗,前天讓采購員買了10個3842,今天看了一下3842的數據手冊,決定使用3843,因為3843的啟動工作電壓為8.3V,而3842為16V,我的設計是DC24變DC30,完全可以勝任,但是3842在驅動MOS管時就會遇到麻煩,它的6腳輸出的電源電壓,驅動MOS管時電壓太大,要使用電阻分壓驅動,并加電容以便提供MOS管關斷所需的柵極負電流;使用了3843,我可以在3843的電源端加了一個7812,一方面可以保證3843工作時不受前級電源的干擾,另一方面可以簡化MOS管的驅動,二者均衡利弊,決定使用3843,并根據3843數據手冊,設計了草圖,今天再進行一次試驗.1167897418.pdf
成功一半了
0
回復
@ljwtwb2005
1月3日 今天我找了其他公司的12V變24V的逆變器180W,里面用的是3843,省了我不少勁,電路板現成的,把上面的參數改成了我的參數,它的變壓器是個高15,內徑23,外徑40的黃白環環形磁心,把它的漆包線改成0.42的漆包線16股饒了7圈,先找了個3A的假負載進行試驗,試驗電源選用10A的開關電源,電壓調到28V,試驗了1個小時:測量了3843的3腳頻率:56K,輸出電壓穩定在30V,電源的電流表顯示電流3A;MOS管冰涼如初,輸出快恢復整流二極管溫熱,估計參數有點小,回頭找個工作電流大的二極管;但是變壓器有點熱,而且是磁環熱,但是漆包線不熱,現在我是3A的負載,如果全額負載200W運行那估計磁環要熟了!況且我要留點余量,至少要250W. 變壓器的磁環熱估計是磁環的磁通率小了,我記憶中看過一個資料,好像黃白環一般用與濾波,我回頭找個好的磁環試試.
剛才我把定時電阻和電容的容量改為了10K和102,3A的負載3腳輸出的頻率是100K,估計不行,因為
根據定時電阻與振蕩器頻率關系圖顯示,10K和102的組合頻率是150K,輸出靜區時間和振蕩器頻率關系
圖顯示靜區時間為5%,輸出的頻率是100K,也就是現在的占空比應該是30%了,
在使用15K和222組合時的3腳輸出頻率是56K,根據定時電阻與振蕩器頻率關系圖顯示為80K,差不多吧.
今天到技術部找了個示波器,可惜我的電源插座不夠用了,現在找個插座,用示波器量一下波形吧,所有的理論都是假了看看波形就知道了!
根據定時電阻與振蕩器頻率關系圖顯示,10K和102的組合頻率是150K,輸出靜區時間和振蕩器頻率關系
圖顯示靜區時間為5%,輸出的頻率是100K,也就是現在的占空比應該是30%了,
在使用15K和222組合時的3腳輸出頻率是56K,根據定時電阻與振蕩器頻率關系圖顯示為80K,差不多吧.
今天到技術部找了個示波器,可惜我的電源插座不夠用了,現在找個插座,用示波器量一下波形吧,所有的理論都是假了看看波形就知道了!
0
回復
@ljwtwb2005
1月2日 今日使用了MC34063電源芯片外加MOS管來做設計,原來的思路證明是錯誤的,其實我當時只要仔細分析一下就可以判斷是錯誤的. 今天準備使用3843進行試驗,前天讓采購員買了10個3842,今天看了一下3842的數據手冊,決定使用3843,因為3843的啟動工作電壓為8.3V,而3842為16V,我的設計是DC24變DC30,完全可以勝任,但是3842在驅動MOS管時就會遇到麻煩,它的6腳輸出的電源電壓,驅動MOS管時電壓太大,要使用電阻分壓驅動,并加電容以便提供MOS管關斷所需的柵極負電流;使用了3843,我可以在3843的電源端加了一個7812,一方面可以保證3843工作時不受前級電源的干擾,另一方面可以簡化MOS管的驅動,二者均衡利弊,決定使用3843,并根據3843數據手冊,設計了草圖,今天再進行一次試驗.1167897418.pdf

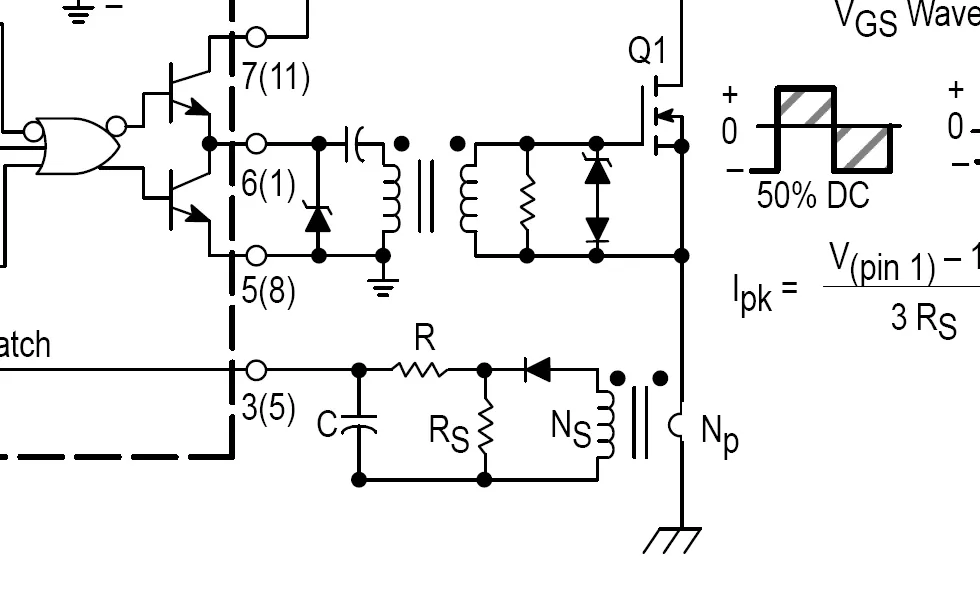

兄弟我看了你的圖,我提一個建議,據估算你這電源的輸入電流將達7-10A,R11采用電阻是不合適的,康銅絲也不行,這將影響電源效率.我建議你R11用互感器替代.具體看圖.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/49/1168134874.jpg');}" onmousewheel="return imgzoom(this);">
78L12最大損耗要0.3W
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/49/1168134874.jpg');}" onmousewheel="return imgzoom(this);">
78L12最大損耗要0.3W
0
回復
@hypower
兄弟我看了你的圖,我提一個建議,據估算你這電源的輸入電流將達7-10A,R11采用電阻是不合適的,康銅絲也不行,這將影響電源效率.我建議你R11用互感器替代.具體看圖.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/49/1168134874.jpg');}"onmousewheel="returnimgzoom(this);">78L12最大損耗要0.3W
同意樓上觀點.但樓主做單電壓輸入,窄電壓輸入的的條件下．另一種方式就是在三腳引入深度斜坡補償.使3843變為電壓型控制IC．
0
回復
@ljwtwb2005
剛才我把定時電阻和電容的容量改為了10K和102,3A的負載3腳輸出的頻率是100K,估計不行,因為根據定時電阻與振蕩器頻率關系圖顯示,10K和102的組合頻率是150K,輸出靜區時間和振蕩器頻率關系圖顯示靜區時間為5%,輸出的頻率是100K,也就是現在的占空比應該是30%了, 在使用15K和222組合時的3腳輸出頻率是56K,根據定時電阻與振蕩器頻率關系圖顯示為80K,差不多吧. 今天到技術部找了個示波器,可惜我的電源插座不夠用了,現在找個插座,用示波器量一下波形吧,所有的理論都是假了看看波形就知道了!
關注中!兄弟要加把勁哦!
0
回復
@ljwtwb2005
1月2日 今日使用了MC34063電源芯片外加MOS管來做設計,原來的思路證明是錯誤的,其實我當時只要仔細分析一下就可以判斷是錯誤的. 今天準備使用3843進行試驗,前天讓采購員買了10個3842,今天看了一下3842的數據手冊,決定使用3843,因為3843的啟動工作電壓為8.3V,而3842為16V,我的設計是DC24變DC30,完全可以勝任,但是3842在驅動MOS管時就會遇到麻煩,它的6腳輸出的電源電壓,驅動MOS管時電壓太大,要使用電阻分壓驅動,并加電容以便提供MOS管關斷所需的柵極負電流;使用了3843,我可以在3843的電源端加了一個7812,一方面可以保證3843工作時不受前級電源的干擾,另一方面可以簡化MOS管的驅動,二者均衡利弊,決定使用3843,并根據3843數據手冊,設計了草圖,今天再進行一次試驗.1167897418.pdf
我想知道,為什么用34063不行,不要嫌棄,本人菜鳥
0
