郁悶,輸出電壓30V,整流管反向電壓峰值居然高達150V!(附波形圖)

mosfet的vds基本沒有尖鋒電壓,而二極管的反向電壓在mosfet導通的瞬間居然有150V的尖鋒!這是怎么回事呢?

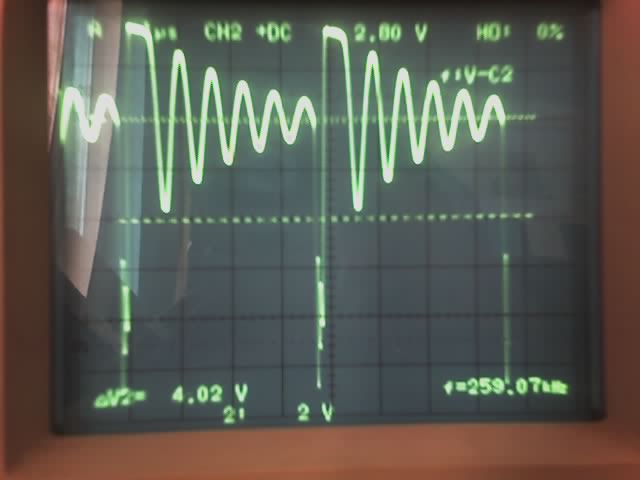

二極管反向電壓(30V,3mA):
:

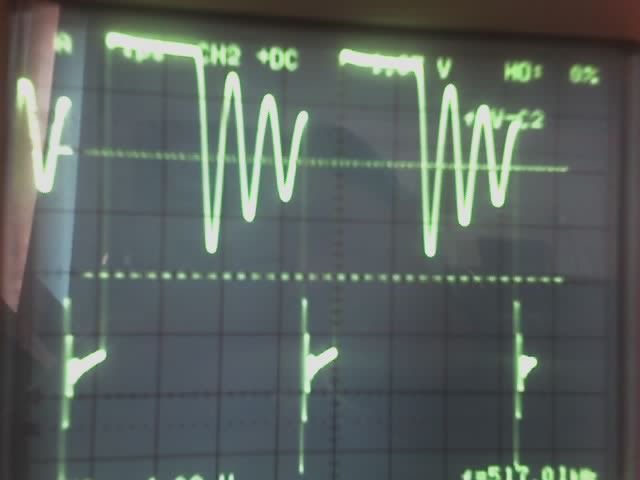

二極管反向電壓(30V,100mA):

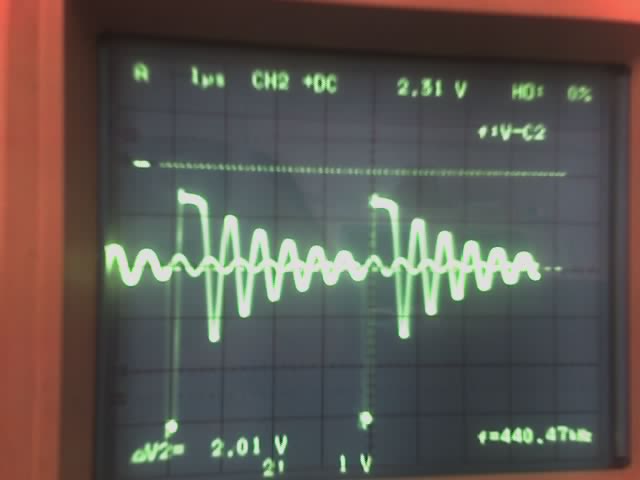

mosfet的VDS(30V,3mA):

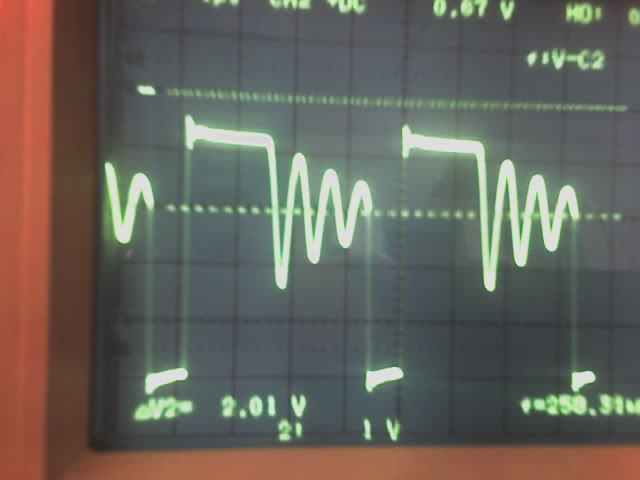

mosfet的VDS(30V,100mA):
全部回復(11)
正序查看
倒序查看
2007-01-04 14:05
MOSFET的VDS波形好像挺好,幾乎沒有尖鋒,
在mosfet導通時輸出側整流管的負壓尖鋒怎么回事呢?
0
回復
2007-01-04 17:48
說明一下,示波器打開了表筆的×10檔,可能電壓有點偏差,正電壓峰值顯示近38V,實際是30V,即使按照這個計算的話,負尖鋒和負尖鋒之后的那段反向電壓也分別為-117V,-85V.
0
回復
jin588
LV.2
4
2007-01-04 21:04
@音樂樂樂
說明一下,示波器打開了表筆的×10檔,可能電壓有點偏差,正電壓峰值顯示近38V,實際是30V,即使按照這個計算的話,負尖鋒和負尖鋒之后的那段反向電壓也分別為-117V,-85V.
反擊的
加一個吸收,在二極管  另外和繞組雜比有關
0
回復
czlann
LV.5
5
2007-01-04 21:14
@jin588
反擊的加一個吸收,在二極管  另外和繞組雜比有關
這個不算什么,150V很正常
0
回復
2007-01-04 22:17
@czlann
這個不算什么,150V很正常
看樣子是和匝數比有關?
0
回復
2007-01-04 22:23
@jin588
反擊的加一個吸收,在二極管  另外和繞組雜比有關
你是說在二極管并聯一個RC嗎?
這個和繞組比是什么關系呢?現在比例是9:22
0
回復
2007-01-04 23:32
@czlann
這個不算什么,150V很正常
請問單端正激有源箝位電路,用什么控制芯片比較好?
0
回復
2007-01-05 11:15
找到了,負壓確實得那么大,只不過那個毛刺不知道從哪兒來得,另開貼討論,謝謝各位得幫助!
0
回復
liuliang
LV.5
10
2007-01-05 12:13
@音樂樂樂
找到了,負壓確實得那么大,只不過那個毛刺不知道從哪兒來得,另開貼討論,謝謝各位得幫助!
輸出30V電路,峰值150V很正常,不高啊!
0
回復
2007-01-05 14:08
@liuliang
輸出30V電路,峰值150V很正常,不高啊!
唉,原來以為100V的肖特基足夠了呢,看樣子要換150v的了,但是沒找到SMB或SMA封裝的啊
0
回復
czlann
LV.5
12
2007-01-05 19:32
@音樂樂樂
唉,原來以為100V的肖特基足夠了呢,看樣子要換150v的了,但是沒找到SMB或SMA封裝的啊
你的SMB、SMA是啥封裝啊,常用的是SMD和DIP吧.
