求助用GS3525做500W逆變器
今天用GS3525準備做個500W逆變器,GS3525直接經4.7歐電阻驅動一對60N06試,空載電流達1.5安左右,磁芯沒留氣隙,是用E55磁芯變壓器初雙4T,次150T,如何調整空載電流在100mA左右,如有好GS3525做500電路上傳來學習一下,謝!
全部回復(17)
正序查看
倒序查看
@pcm63
磁芯在逆變器要求較高,磁質不同對空載電流也不同,試多個不同磁芯空載電流100MA到200MA都有.

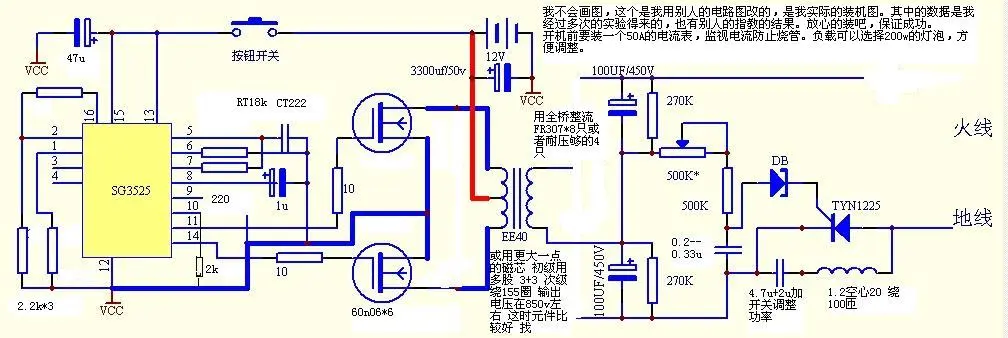

請問你是不是用這個圖紙搞的,我按這個圖紙搞了一個,管子用的一對3205,空載電流達到了4A,很嚇人的,請教大家問題出在那里?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/49/1169041626.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/49/1169041626.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@hepingjiang
請問你是不是用這個圖紙搞的,我按這個圖紙搞了一個,管子用的一對3205,空載電流達到了4A,很嚇人的,請教大家問題出在那里?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/49/1169041626.jpg');}"onmousewheel="returnimgzoom(this);">
電路基本差不多,場效應我用70N06,空載電流大只要在3525設置頻率及磁芯變壓器要無間隙,設置頻率調整3525的5、6腳在空載電流最小就是合適頻率,做好這兩點空載電流很容易在100至200MA.
0
回復
@hepingjiang
請問你是不是用這個圖紙搞的,我按這個圖紙搞了一個,管子用的一對3205,空載電流達到了4A,很嚇人的,請教大家問題出在那里?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/49/1169041626.jpg');}"onmousewheel="returnimgzoom(this);">
做好用100W燈泡試亮很嚇人的試了幾下燈泡玻璃列開,后來用2個100W串聯試,單向可控硅本地難購買到有什么容易找到代換的.
0
回復
@hepingjiang
請問你是不是用這個圖紙搞的,我按這個圖紙搞了一個,管子用的一對3205,空載電流達到了4A,很嚇人的,請教大家問題出在那里?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/49/1169041626.jpg');}"onmousewheel="returnimgzoom(this);">
問一下60N06正面那個腳接地．那個腳接線圈．那個腳接GS3525.謝謝
0
回復
@hepingjiang
請問你是不是用這個圖紙搞的,我按這個圖紙搞了一個,管子用的一對3205,空載電流達到了4A,很嚇人的,請教大家問題出在那里?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/49/1169041626.jpg');}"onmousewheel="returnimgzoom(this);">
GS3525輸出都沒有下拉電阻，能不大嗎？
0
