先說明一下什么是最小相位系統和非最小相位系統:
最小相位系統:
傳遞函數在右半s平面內既無極點也無零點
非最小相位系統:
傳遞函數在右半s平面內有極點和(或)零點
那位有“Feedback compensation design for switched mode power supplies with a right-half plane (RHP) zero”這篇文章發上來在下感激不禁
關于存在右半平面零點的環路設計
全部回復(19)
正序查看
倒序查看

對于最小相位系統,其傳遞函數由單一的幅值曲線唯一確定.對于非最小相位系統則不是這種情況
0
回復

0
回復
@nansir
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/48/1165498517.gif');}"onmousewheel="returnimgzoom(this);">
繼續!!!
0
回復

0
回復

0
回復

0
回復
@nansir
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/48/1165718362.gif');}"onmousewheel="returnimgzoom(this);">
哦,剛才看過,A2中-1/L項應該沒有“-”號
0
回復

0
回復
@nansir
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/48/1165734122.gif');}"onmousewheel="returnimgzoom(this);">
這樣子搞看著好累丫.
0
回復
@nansir
由于存在右半平面零點,幅頻曲線以20db上升時,相位缺滯后45度,所以一個設計原則是當幅頻曲線穿越0db一定要在右半平面零點以前.選擇合適的電容以使ESR造成的零點和右半平面零點發生在雙極點以后
我剛接觸環路設計,頭都快大了,還望大哥多多指教
我做的基于單周期控制的BOOT PFC 電路,現在輸出電壓隨輸入電壓 改變而改變,穩不下來.
電路工作在CCM模式,所以存在右半平面零點.開關頻率50K,1000uf的電解電容濾波,pi誤差放大.
不知截止頻率選在多少合適?
我做的基于單周期控制的BOOT PFC 電路,現在輸出電壓隨輸入電壓 改變而改變,穩不下來.
電路工作在CCM模式,所以存在右半平面零點.開關頻率50K,1000uf的電解電容濾波,pi誤差放大.
不知截止頻率選在多少合適?
0
回復
@zzjh
我剛接觸環路設計,頭都快大了,還望大哥多多指教我做的基于單周期控制的BOOTPFC電路,現在輸出電壓隨輸入電壓改變而改變,穩不下來.電路工作在CCM模式,所以存在右半平面零點.開關頻率50K,1000uf的電解電容濾波,pi誤差放大.不知截止頻率選在多少合適?
指教談不上,我對單周期控制不太了解
首先,從主電路設計上應該保證電路能工作在你所設計的目標值,BOOT電路占空比不能大于0.8,你先看看升壓比是不是太大
BOOST變換器的右半平面零點在R×(1-D)2/L處,要根據負載選取電感L值一定保證它在兩極點以后
一般講截至頻率設計成開關頻率的1/4-1/5左右
首先,從主電路設計上應該保證電路能工作在你所設計的目標值,BOOT電路占空比不能大于0.8,你先看看升壓比是不是太大
BOOST變換器的右半平面零點在R×(1-D)2/L處,要根據負載選取電感L值一定保證它在兩極點以后
一般講截至頻率設計成開關頻率的1/4-1/5左右
0
回復
@nansir
指教談不上,我對單周期控制不太了解首先,從主電路設計上應該保證電路能工作在你所設計的目標值,BOOT電路占空比不能大于0.8,你先看看升壓比是不是太大BOOST變換器的右半平面零點在R×(1-D)2/L處,要根據負載選取電感L值一定保證它在兩極點以后一般講截至頻率設計成開關頻率的1/4-1/5左右


0
回復
@nansir
指教談不上,我對單周期控制不太了解首先,從主電路設計上應該保證電路能工作在你所設計的目標值,BOOT電路占空比不能大于0.8,你先看看升壓比是不是太大BOOST變換器的右半平面零點在R×(1-D)2/L處,要根據負載選取電感L值一定保證它在兩極點以后一般講截至頻率設計成開關頻率的1/4-1/5左右

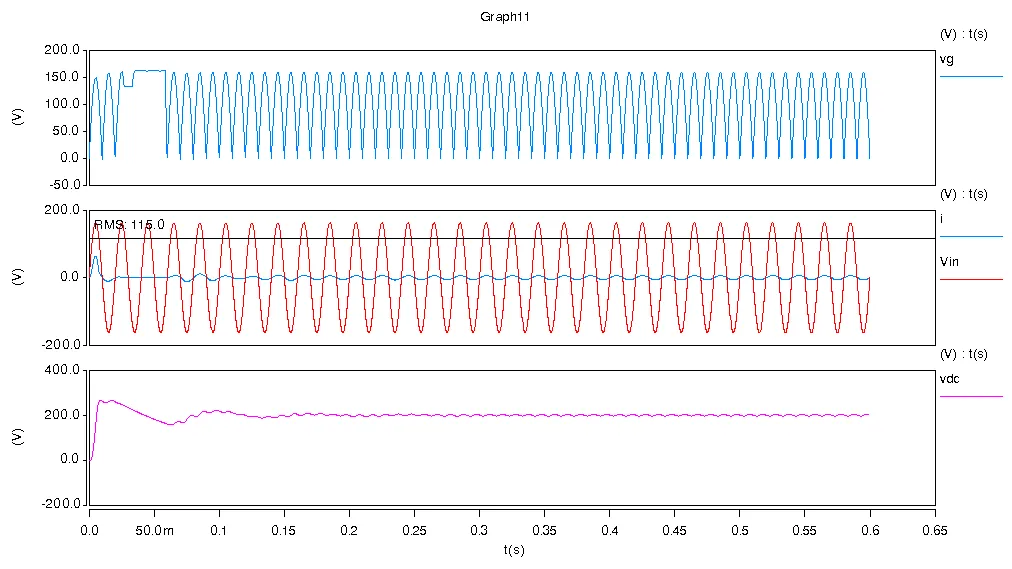

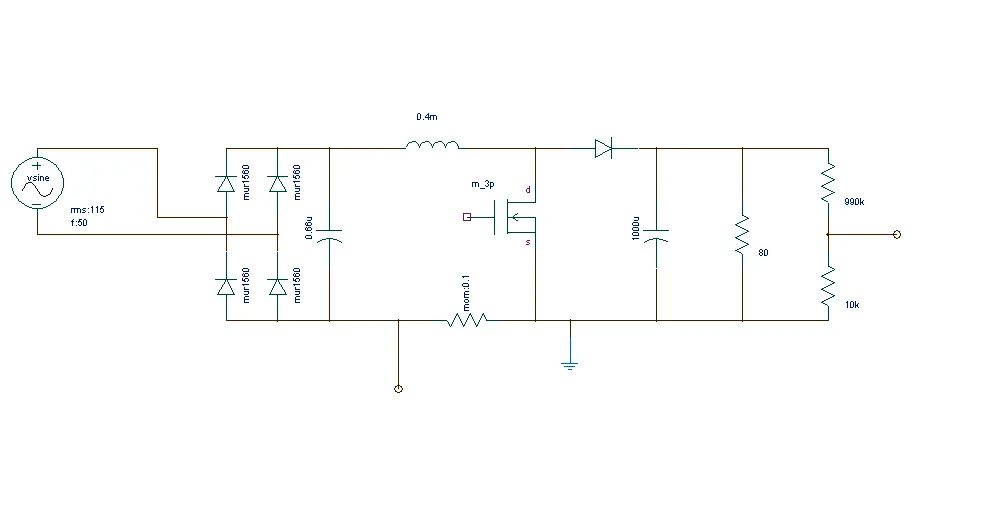

這是主電路拓?fù)浜头抡娼Y(jié)果(非常理想)
Vin=115V;
Vdc=200V;
RL=80;
L=0.4mH
我現在調出的波形都挺理想,就是電壓沒有真正的閉環,輸出特性不硬.
因?yàn)閎oost輸入端不是很平的直流,而是經過整流后的饅頭波Vg.所以,每個電源周期,占空比都是變化的.
不知你說的兩極點指的是什么?怎么計算啊.
Vin=115V;
Vdc=200V;
RL=80;
L=0.4mH
我現在調出的波形都挺理想,就是電壓沒有真正的閉環,輸出特性不硬.
因?yàn)閎oost輸入端不是很平的直流,而是經過整流后的饅頭波Vg.所以,每個電源周期,占空比都是變化的.
不知你說的兩極點指的是什么?怎么計算啊.
0
回復
@zzjh
這是主電路拓?fù)浜头抡娼Y(jié)果(非常理想)Vin=115V;Vdc=200V;RL=80;L=0.4mH我現在調出的波形都挺理想,就是電壓沒有真正的閉環,輸出特性不硬.因?yàn)閎oost輸入端不是很平的直流,而是經過整流后的饅頭波Vg.所以,每個電源周期,占空比都是變化的.不知你說的兩極點指的是什么?怎么計算啊.
單周期控制是一種大信號非線性控制技術.通過控制開關的占空比以使在每周中開關變換器的開關變量的平均值在靜態或瞬態時等于參考信號或與控制參考成比例.不知道你的控制是怎么實現的,如果類似與BUCK電路的控制肯定是不穩定的,因?yàn)閎uck電路的M與D成正比,但boost電路的M與1/(1-D)成正比,關鍵是看你的積分器是取的什么變量與參考電壓比較的
