Q1、Q2分明是組成了HALF BRIDGE拓?fù)?Q3、Q4組成PUSH-PULL驅動電路.你的PWM部分沒貼出來,讓諸位怎么解釋?
順便請教你一下:你的桌面是怎樣貼圖上來的?

按鍵盤的Print Screen Sysrq鍵抓取桌面截圖,在畫圖里粘貼后,保存為JPG文件后上傳就可以了．
  還問一下,T2的5-6繞組,8-9繞組的電動勢是怎么形成的.

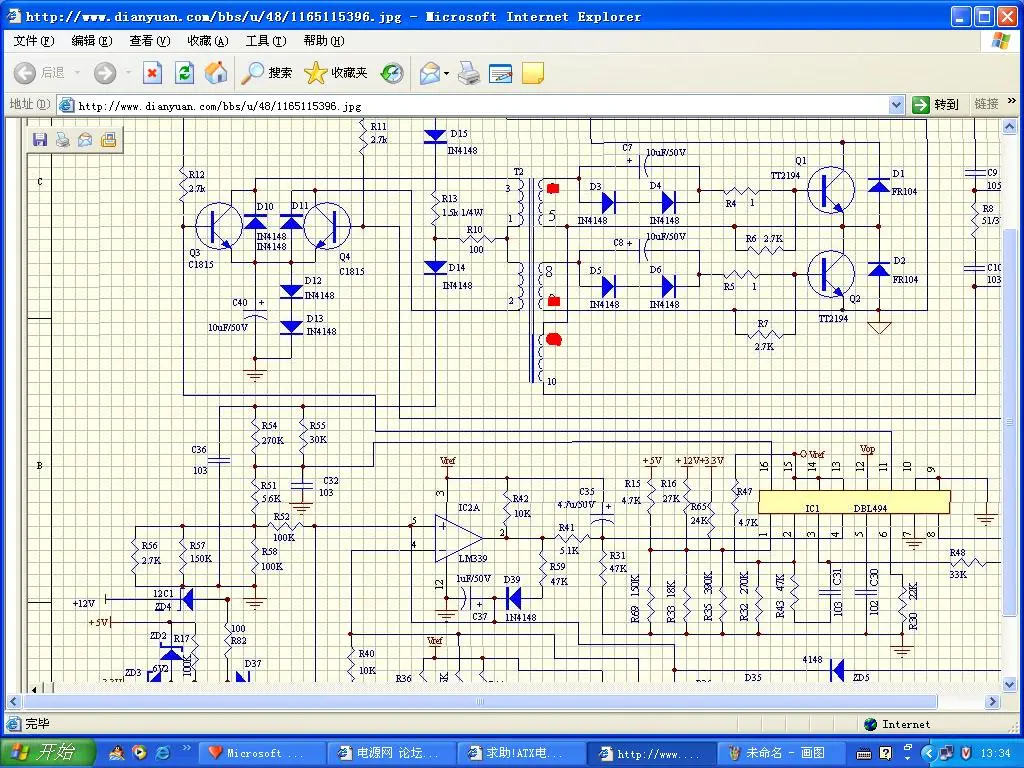

以下是控制電路的截圖
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/48/1165115396.jpg');}" onmousewheel="return imgzoom(this);">

頂一下

呵呵,不好意思,,我不做電源,,,不過PC電源主電路部分一般都是半橋的,驅動部分是推挽的...

最好還是安裝一個Adobe Acrobat 7.0 Professional簡體中文版,轉換出來的文件可以無級放大,精度很好的

謝謝,又學一招:

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/48/1165644525.jpg');}" onmousewheel="return imgzoom(this);">

這幾天沒上“網博”,讓LZ久等了.

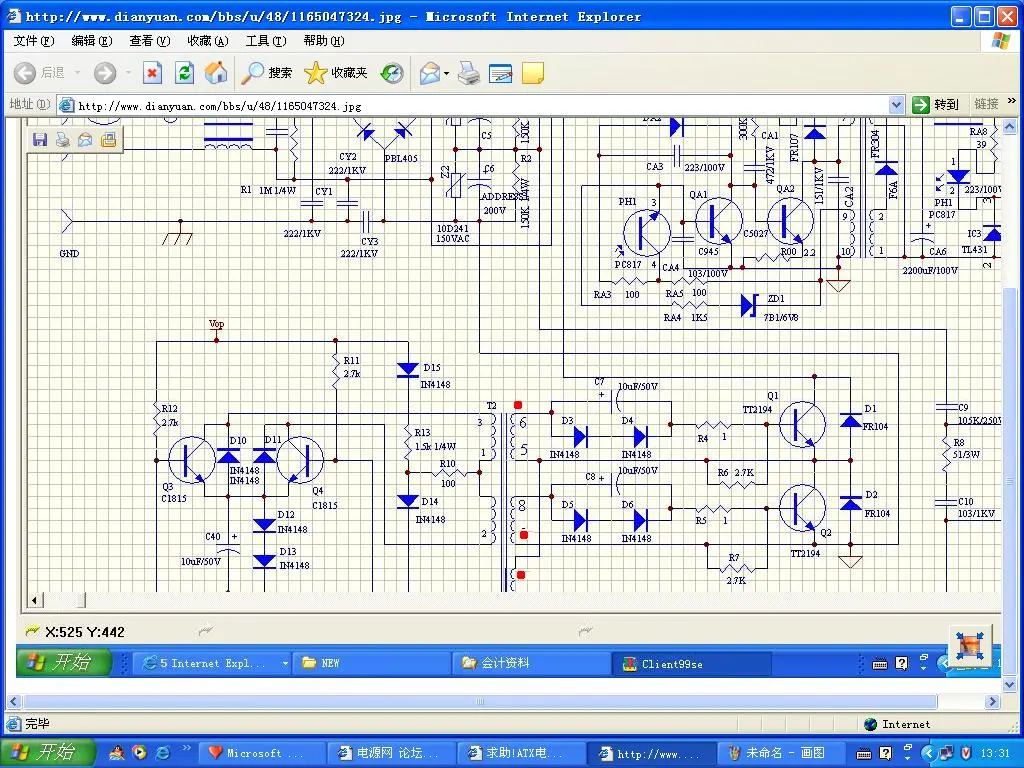

我在T2上標名了同名端(紅點):

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/48/1165644681.jpg');}" onmousewheel="return imgzoom(this);">

T2更像是電流互感器:兩個主開關BJT的基極驅動電流主要通過變壓器T2的正反饋提供.

謝謝上樓的朋友!

不用謝:互相學習!共同進步!
