如何將5V電平拉到10V以上(立等高手指教)

TTL與門出來的脈沖信號VoH<5V,想用來驅動MOS管,(已經有圖騰拄驅動),如何在驅動前將脈沖拉高

全部回復(7)

只看樓主

正序查看

倒序查看

落花滿天蔽月光

LV.5

2006-11-21 15:50

這樣的話,可以不?

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/47/1164095431.jpg');}" onmousewheel="return imgzoom(this);">

回復

wangyu

LV.5

2006-11-21 16:18

@落花滿天蔽月光

這樣的話,可以不?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/47/1164095431.jpg');}"onmousewheel="returnimgzoom(this);">

“2樓”一定不可以.

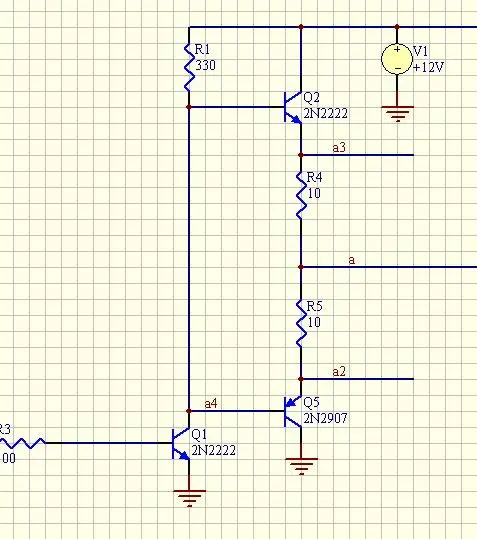

用我的吧,見附圖(注意示反向的)

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/47/1164097101.jpg');}" onmousewheel="return imgzoom(this);">

回復

zzjh

LV.3

2006-11-24 19:00

多謝兩位大哥熱心指點,
我現在用OC門,74LS09 加一上拉電阻問題解決了,多謝支招

回復

wangyu

LV.5

2006-11-29 11:06

@zzjh

多謝兩位大哥熱心指點,我現在用OC門,74LS09 加一上拉電阻問題解決了,多謝支招

用oc門的話,推出電流有限,影響速度

回復

suile97

LV.6

2006-11-29 16:43

@zzjh

多謝兩位大哥熱心指點,我現在用OC門,74LS09 加一上拉電阻問題解決了,多謝支招

能不能具體說說你的方案?
圖?

回復

zzjh

LV.3

2006-12-08 04:33

@suile97

能不能具體說說你的方案?圖?

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/48/1165524235.gif');}" onmousewheel="return imgzoom(this);">
