各位工程師,請教一下這個關于50V DC 到5V的方案,謝謝!

輸出要求:Vcc=5V,輸出電流為0到60mA.

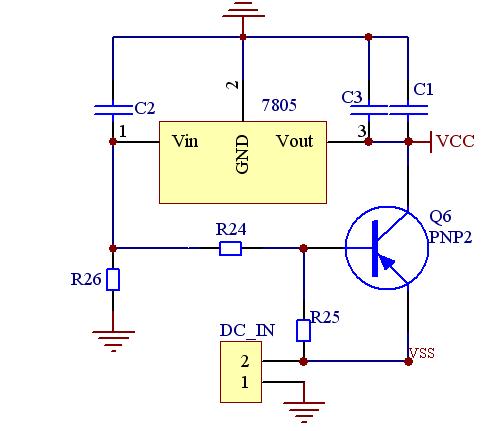

其中輸入DC_IN端VSS為50V DC,R25較小,R24、R26都要在10K以上,分壓使7805輸入端得到10-20V之間的電壓,這樣行不行啊,請哪位好心人幫我確認一下三極管可以用哪個型號的,三個電阻怎樣取值吧.謝謝!

全部回復(11)

只看樓主

正序查看

倒序查看

李紹波

LV.9

2006-11-12 23:00

這個電路不行,,,如果穩壓精度不是很高,,,,可用TIP41三極管,做射極跟隨輸出,B極接5.6V穩壓管到地,C極接電源,E極接5V輸出,CB極接47K電阻,

精度高的話把穩壓管換為12V的,后極再接一7805...

回復

ytuan

LV.3

2006-11-12 23:36

@李紹波

這個電路不行,,,如果穩壓精度不是很高,,,,可用TIP41三極管,做射極跟隨輸出,B極接5.6V穩壓管到地,C極接電源,E極接5V輸出,CB極接47K電阻,精度高的話把穩壓管換為12V的,后極再接一7805...

首先,非常感謝李工熱心的幫助,您說的是這樣嗎?謝謝您了.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/47/1163347019.jpg');}" onmousewheel="return imgzoom(this);">

回復

李紹波

LV.9

2006-11-13 08:43

@ytuan

首先,非常感謝李工熱心的幫助,您說的是這樣嗎?謝謝您了.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/47/1163347019.jpg');}"onmousewheel="returnimgzoom(this);">

是的,,,,不用客氣....

回復

ytuan

LV.3

2006-11-13 21:48

@李紹波

是的,,,,不用客氣....

太謝謝您了,我是個初學者.我還有個問題啊,這樣怎樣才能保證穩壓管工作在穩壓區,而三極管又工作在放大區,使Vce有三十多V的壓降?還有三極管會有幾W的功率吧,沒問題吧.謝謝.

回復

ytuan

LV.3

2006-11-13 21:55

@ytuan

加一個電阻讓保證Ie,三極管導通..............

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/47/1163426341.jpg');}" onmousewheel="return imgzoom(this);">

回復

李紹波

LV.9

2006-11-14 08:48

@ytuan

加一個電阻讓保證Ie,三極管導通..............[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/47/1163426341.jpg');}"onmousewheel="returnimgzoom(this);">

不用那么麻煩,R26不用加,TIP41肯定是工作在放大區的,這是電路特性所決定的,因你的后極還有7805,所有D1上并不并電容都沒關系,但D1不要用20V,不然7805就太熱了,
