he!he!
我有一堆,你提要求吧!

使用驅動IC最簡單,如IXDN404PI,但是要貴點

能不能麻煩發給我一些看看

我想多了解一些!

IR系列.驅動MOS多.TC4424等
HP A3系列,驅動IGBT 多.A3120等
自己用脈沖變壓器做也很實用.
還有日本的TLP250,EXB841,M57962L,不過我不用這些日本的.

千萬別用小日本的,不然就挨揍!!!!!!!!

老弟,看清楚了再回呀,別打錯了好人:)

小日本的東西是不錯!但打死也不要用!

MOSFET和IGBT的驅動并沒有本質區別,我一直在通用.只要注意死區時間和驅動脈沖配合就行.半橋/三相集成驅動已經配好死區并互鎖了脈沖,其實更可靠.你去拆日本和歐美的中小功率帶驅動的IPM;無論是IGBT還是MOSFET,幾乎青一色用IR的集成驅動.現在的國內變頻空調也不例外!!!

多謝!小妹感激不盡!

xkw1:有沒有驅動大電流MOS的專用驅動芯片啊!(電流2、3百安的)單管

有沒有磁隔離的驅動電路,適用變頻,低頻,占空比能達100%的.

如果在4KHZ以下,IR2214可以用,高頻的,需要自己做,青島賽控有類似的驅動板.

只要你給高端驅動提供一獨立電源,IR的集成驅動可以達到100%占空比驅動.

我用磁驅動就是想高端省一路電源啊,還有這樣的驅動電路資料?

除非你射頻調制,在高頻電路里,用變壓器驅動無法達到100%.

對的,原邊對控制信號要高頻調制,你那有資料么?

TL494或SG3524推挽調制,過流做輸出開關就行.

我就單管驅動,前面可以用555吧,過流做輸出開關什么意思?謝謝賜教

我有驅動板  二單元 QQ 358534061

555能用的調制頻率較低,如果主回路是4KHZ以下場合;沒問題.

2SD315A

IR有沒有開關頻率大于20KHZ的驅動器

IR的所有集成驅動IC都可以用到20KHZ以上,只是當主電流大于75A開關,半橋中間點電壓過沖比較難抑制,會引起IC的Vs端電壓超標.如果你每個IC只驅動一路IGBT的話,完全可以驅動大元件.

你的意思就是:即使半橋驅動型的芯片,在驅動電流比較大的IGBT時,最好也只用一路.

我有200塊  IGBT 驅動電路板成品

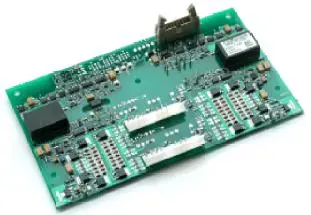

北京普實鴻飛科技發展有限公司 www.pshfi.com 我公司自主研發中/高頻驅動電路PSHI2312 PSHI2317 PSHI27W PSHI-23H等多種型號.公司網站上有詳細的PDF說明,歡迎大家參考....公司電話010-62567686500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/73/2394851233163959.jpg');}" onmousewheel="return imgzoom(this);">

公司簡介
西安偉斯爾精電科技有限公司是一個專業從事IGBT,MOSFET(MOS、VMOS),SCR(可控硅)開關器件的隔離驅動器及其延伸產品的研發、設計、生產、銷售和售后服務的一體化企業.公司地處歷史文化濃厚,軍工技術人才密集的古都城-西安,具有得天獨厚的人才地理優勢.公司自創建以來經過多年的奮勇拼搏、不斷開拓進取,以高校的技術力量為依托,先后通過與西安交通大學、西北工業大學、西安電子科技大學建立技術合作關系,現已研發成功了多款新型IGBT驅動板, 在國內一些高可靠電力電子行業得到用戶一致肯定,該技術在國內外均屬領先地位.我公司依托中國科學院聲學研究所的壓電技術,在其基礎上開發的壓電高壓IGBT驅動器還屬世界首創,并為隔離驅動技術開辟了一條新路.


手機:13002920185(技術專線)
電話:  029-85508109      88066382
傳真:  029-82628008
QQ: 373981398
郵箱: 373981398@qq.com
地址:西安市西影路105號朗郡.水木蘭亭1幢1單元1402室
郵編:710054
順祝商祺



********歡迎來電來函進行技術咨詢和詢價(我公司免費提供測試樣品)
*********

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/2581011256345693.jpg');}" onmousewheel="return imgzoom(this);">

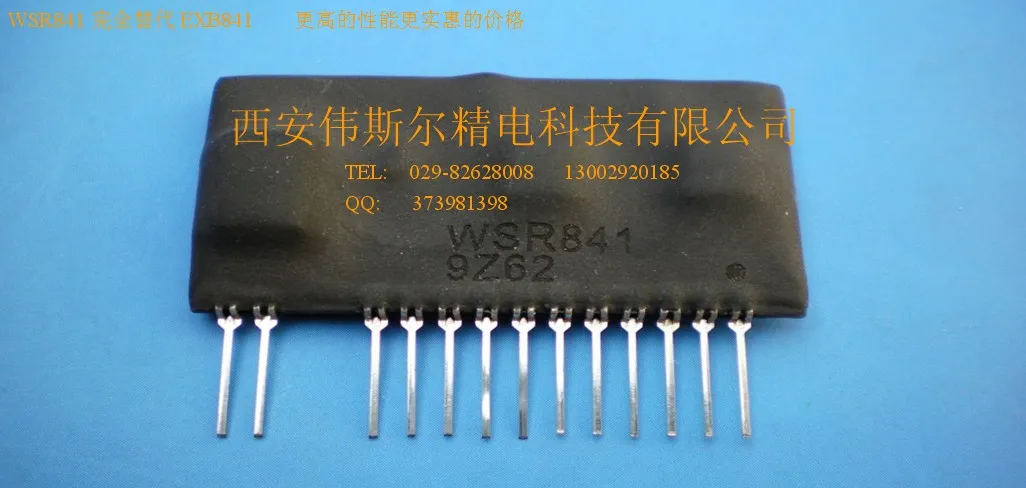

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/2581011256345779.jpg');}" onmousewheel="return imgzoom(this);">



500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/2581011256345917.jpg');}" onmousewheel="return imgzoom(this);">


500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/2581011256345966.jpg');}" onmousewheel="return imgzoom(this);">

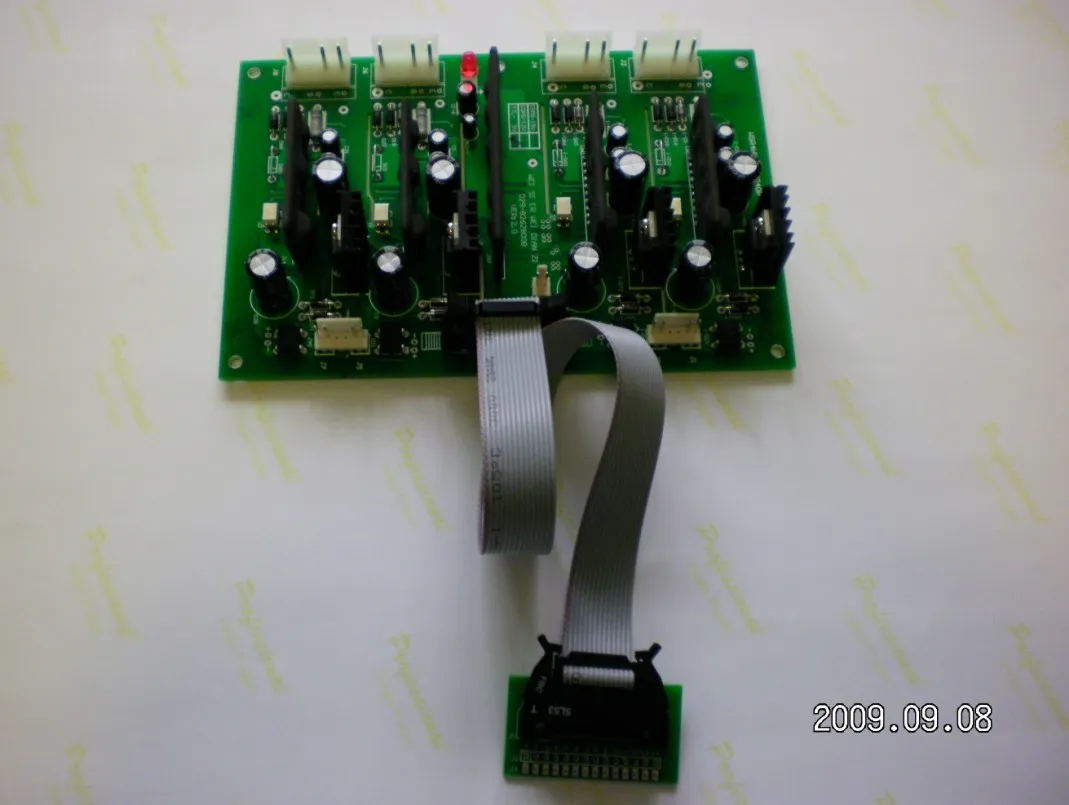

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/2581011256346244.jpg');}" onmousewheel="return imgzoom(this);">

我這有INF的多款IGBT驅動，有機會私聊。QQ 252121387，最大1200A，最小75A的，都有

上海三下電子科技有限公司，ISAHAYA(原三菱)IGBT驅動國內指定代理商，

M57962（VLA541）系列，以及更小的M57959(VLA542)均可搭配ISAHAYA自己的電源模塊VLA106系列。ISAHAYA一級代理商，歡迎來電探討：13631668674 武祥海 　　QQ:34477036
