今天已經星期二了!難道PI的工程師沒有上班嗎?還是怎樣?為什么沒有回復呢?
拜托了!希望各位支支招!先行謝過!

輸入范圍多少,二極管要用SB580,C用102就可以,VOR:80V沒問題,你的效率多少.是ADAPTER還是OPEN FRAME.

變壓器的參數傳上來

超級非常感謝!
輸入:230正負15%,輸出12V,2A!VOR--80V,敞開式的!頻率132KHZ,效率按80%取的!
變壓器參數:NP:NS:NB=58:11:9,原理圖如下:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/46/1161067920.gif');}" onmousewheel="return imgzoom(this);">

根本原因是變壓器的設計上出了問題.

另: 吸收回路的電阻和電容太大 ,建議用150歐姆 102電容吸收,這樣你的吸收回路就不會太熱了.如果整流管發熱,可以考慮給整流管加散熱片.還有你的整流管60V的反壓似乎低了一點,我吃過這個虧,正常運行沒有問題,等批量生產,變壓器的漏感波動,加上運行時變壓器發熱,很多管子被搞穿了,后來成批的換,MD,頭都大了,你的60有抗不住的可能,最好能再提高一點.

測過你的變壓器漏感沒有?最好測一下,如果方便,你用示波器把你的開關波形抓上來,看看.

記住一點:你吸收回路做的越好,你的效率就會相應的降低,吸收回路是在逼不得已的時候用的.

我這邊因為沒有102的電容,就暫用103的代替!之前也是用150歐姆的電阻,結果電阻都被燒焦了,我就減少為10歐姆的!用吸收回路是因為之前一個網友給我支招說這樣可以降低反向壓降!我就加上了!你是說最好不要用嗎?吸收回路不是可以降低反向脈沖電壓嗎?
    變壓器的設計上出了問題是指哪里?麻煩高手指出!先謝過!

你電阻約小,你RC的頻點越低,這樣流過的電流會更大,發熱會更厲害啊.:)

確切的說,RC吸收是為了吸收一些變壓器出來的高頻毛刺,達到更好的整流效果,如果你的開關管反壓夠了,可以不用,即使用,也不是隨便加的:)

你先用示波器抓上DS的的開關波形和整流管前的開關波形上來,看看再說..
再貼上你的變壓器參數.

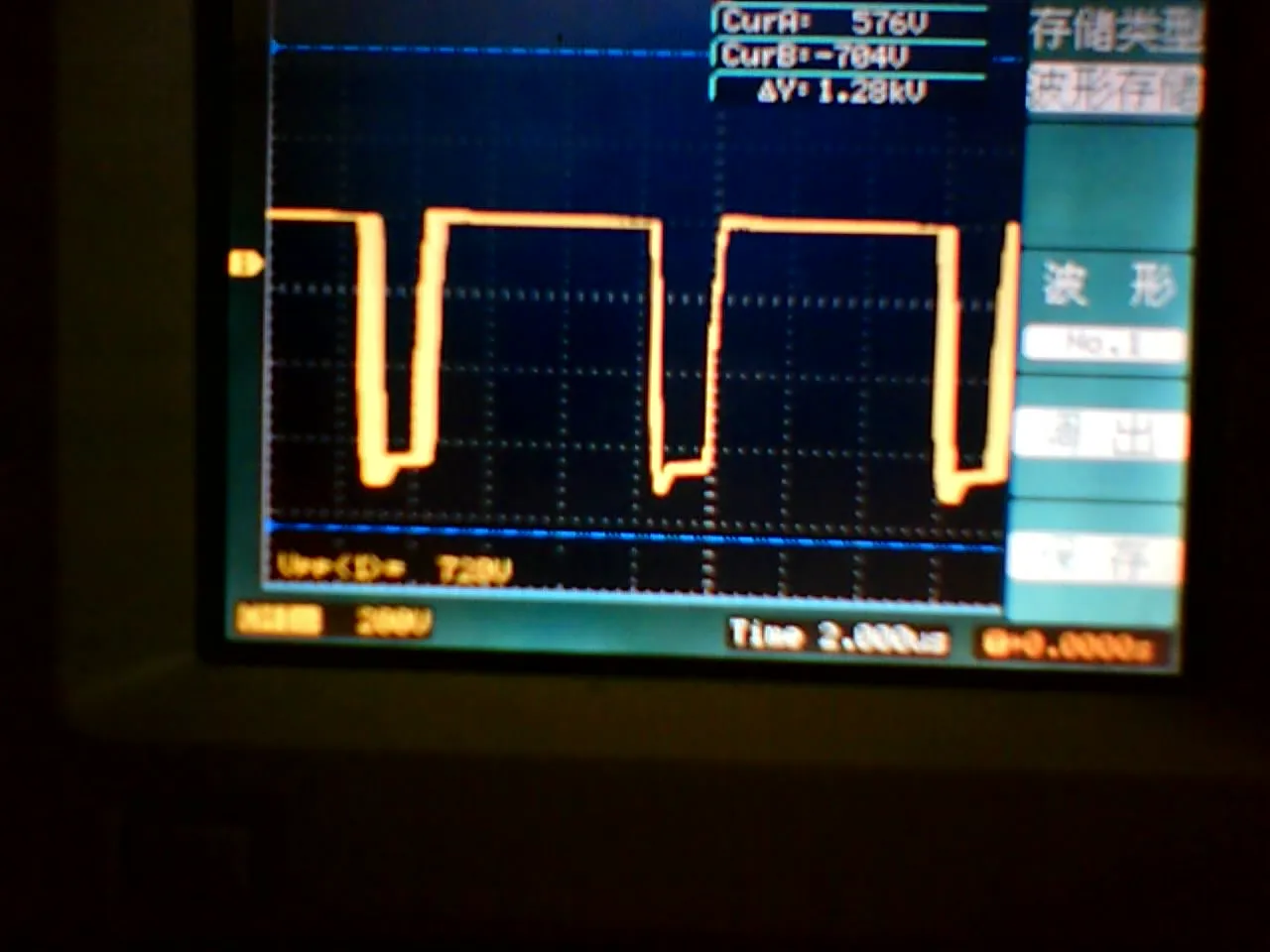

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/46/1161139701.jpg');}" onmousewheel="return imgzoom(this);">
   因為好像示波器不能測那么大的電壓,所以把整流前的開關波形傳上來!
      變壓器參數:NP:NB:NS:58:11:9,反饋端的波形一樣,反饋的峰峰值為9.28,輸出端的峰峰值為7.36V!
    我的輸出整流管現在改為SB580然后試試!

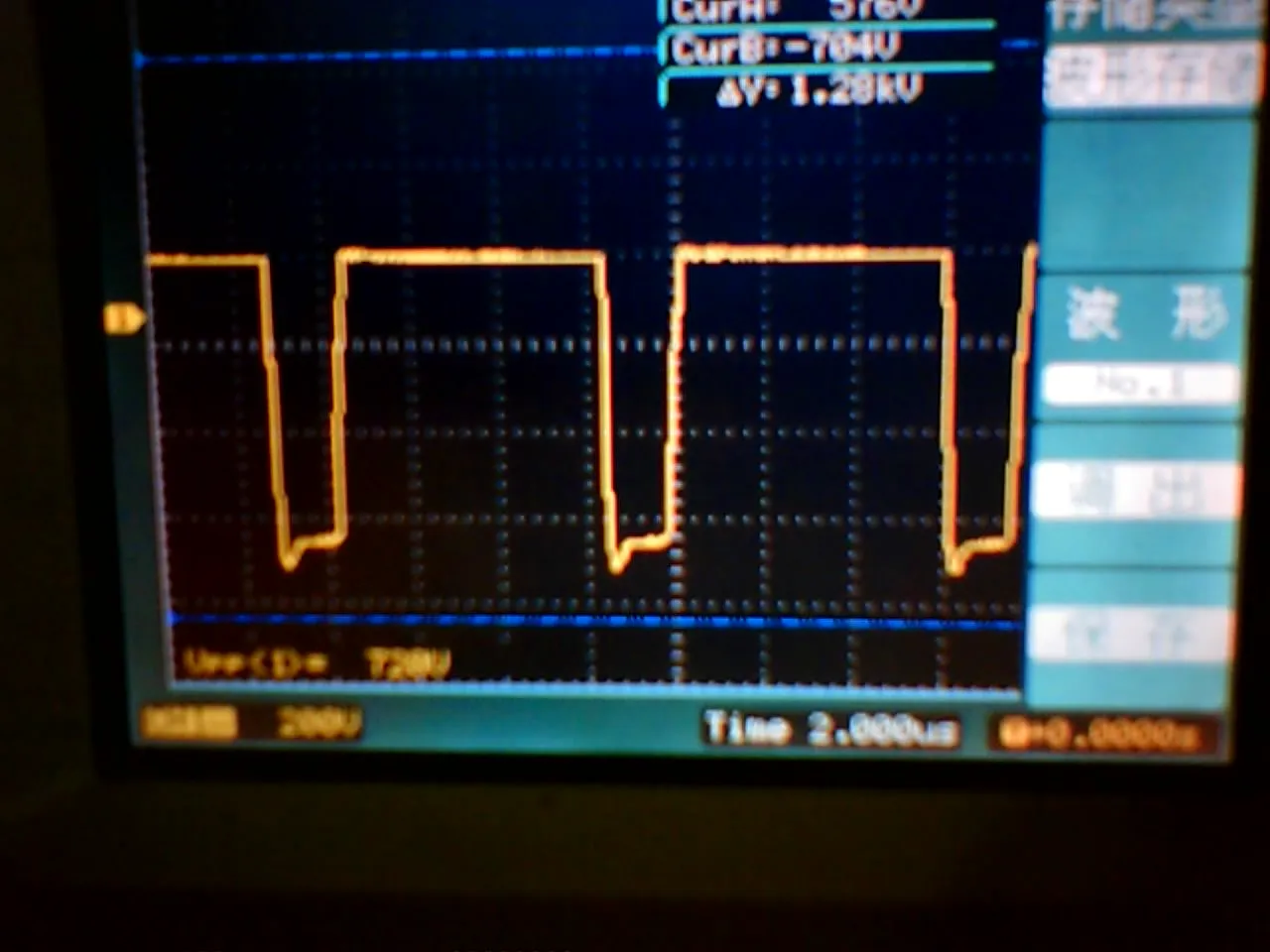

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/46/1161140118.jpg');}" onmousewheel="return imgzoom(this);">
   好像這個比較清晰一點!還有時間格為2微秒!

你的VOR是有一點低,取108V再算算試一試,還有.你抓開關管測的波形給我看看,就是TOP管的開關波形,只有看那個才知道漏感的情況如何,你抓整流端我看不出來.

還有如果方便把你的原理圖發SCH文件上了,抓的圖又不清楚,又不能放大.

是這樣的!我們的示波器規定的輸入電壓不能超過400V!所以老大不讓用!波形形狀應該都是一樣的吧!
     原理圖如下:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/46/1161141239.gif');}" onmousewheel="return imgzoom(this);">

你老大不知道探頭可以衰減10倍用??

對地的電容Y1,Y2放到電源入口的位置,這個干擾盡可能早點干掉它.TVR壓敏電阻放橋旁邊更好點,不過你沒有放置對地的壓敏,電源過浪涌的時候可能會有點麻煩.吸收回路過于簡單,一個TVS太少了,比較流行的是RCD吸收電路,你反饋似乎不對,你可以到網上找一些參考的設計,你的電源關鍵似乎是反饋哪一塊出了問題,VOR取的是有點低,但理論上還是可以工作的.

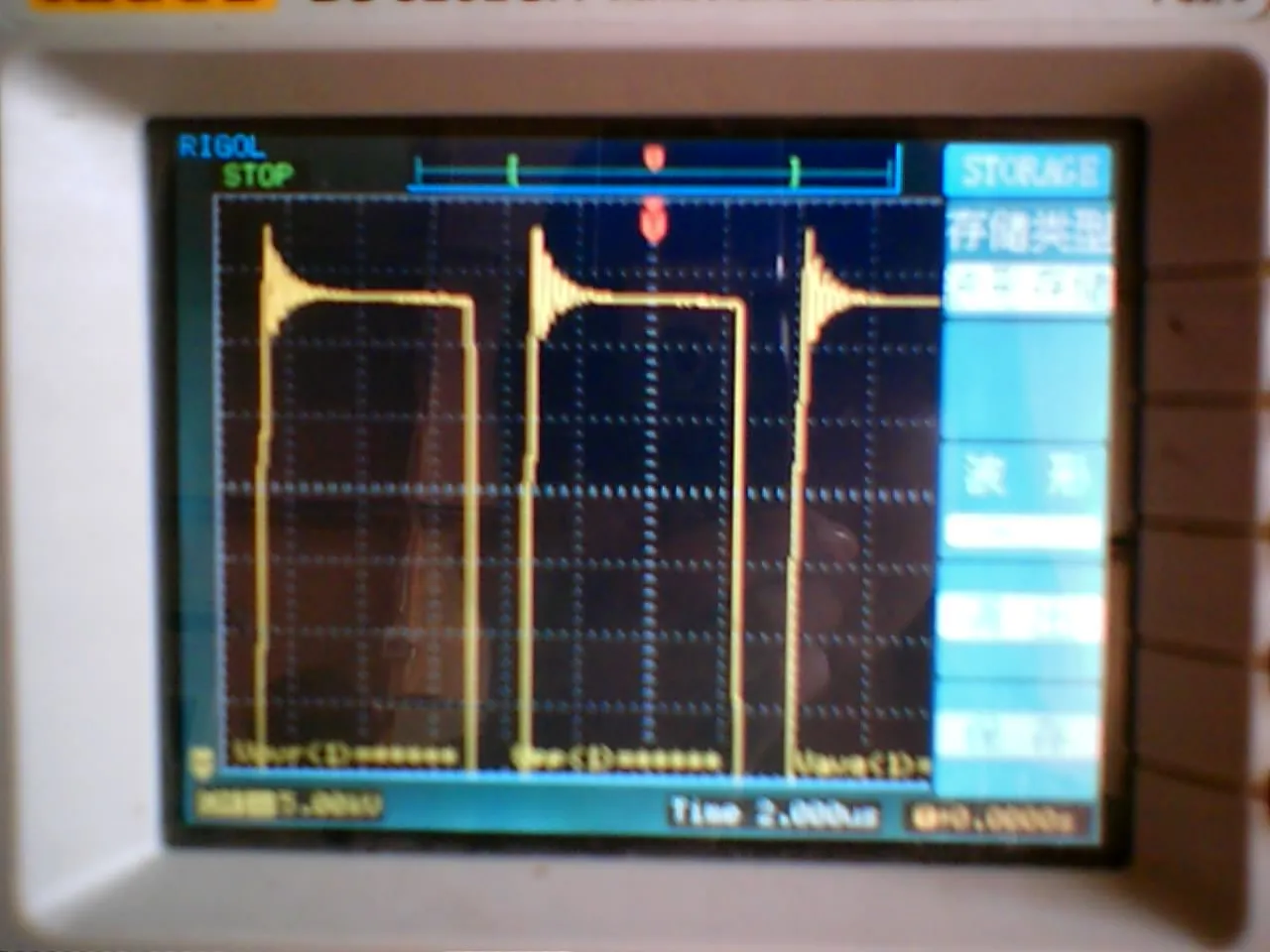

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/46/1161154371.jpg');}" onmousewheel="return imgzoom(this);">
    輸入的電壓似乎超過范圍了!所以沒有全部的波形!

你這個波形帶載是多少情況下測的??

這個振玲還可以接受,從波形看,變壓器基本可以滿足,你有沒有找到參考的反饋電路??

調整一下反饋看看.

你好TOP243Y在全電壓范圍出不了這么大的功率,

可以換成TOP244Y

我的市電輸入是230正負15%!而且是敞開式的!按照資料可以達到24W的!就是TOP發燙!其余還好!

這個是在大約14W的情況下測試的!我昨天有查了一下!因為輸出的功率不是很高,輸出用穩壓管應該是可以!反饋的話也差不多!就是在帶載14W左右的時候不用加散熱片!在24W的時候就要加散熱片!但是加了散熱片還是熱保護,是因為我加的散熱片面積太小了,散熱不夠嗎?

散熱器的尺寸?

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/46/1161232235.gif');}" onmousewheel="return imgzoom(this);">
   尺寸入圖片,后來把兩個散熱片背對背的加上,中間用散熱膏連接,還是一樣會熱保護!

最好使用半頻來工作,從新設計變壓器

高度?沒有高度怎么算散熱面積啊

如果實在不行,就換方案吧,TOP不是很好用.你好象是新手?

電路沒問題的話,加導熱陶瓷片試試,能很好的將元器件熱量導向散熱片,溫差小.
