是不是由于要加氣隙,所以按照公式算出來的Ap不能完全作為選取磁心的依據啊?

用ER28

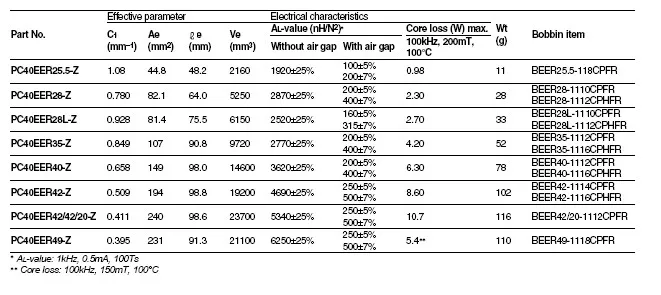

再請教一下,看下圖,
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/46/1160652249.jpg');}" onmousewheel="return imgzoom(this);">
圖中Al值分兩種,一種是without air gap,一種是with air gap,請問,為什么有氣息的還分了上下兩種值呢?還有,氣息不同,值會變吧?
比如我第一貼發的那個,算出來初級電感量是Lp=1176uH,次級是Ls=88.2uH,然后怎么計算?是不是Np=(Lp/Al)^0.5?Al用哪個?

用without air gap core,以你的實際匝數去磨core的中柱(即加gap),使電感達到你的要求!

sixbrother老兄,這是你第二次幫我了,非常感謝你^_^.
我的理解是這樣的,你看對不對?如果匝數比定下來了,然后根據這個比例隨便定一個NP和NS數值,然后來磨core,使電感達到要求.這個是反激. 而正激是定下匝數比,電感值以后,根據Al值來定NP,NS? 他們的差別是由于反激的core要加氣隙,Al值可以根據電感和匝數來確定.而正激的Al不變.是不是這樣?

基本上是.但匝數是以公式計算的,不能隨便定!

那反激的匝數比定下來了,怎么定匝數呢?

Np=Lp*Ipk/(Ac*B)*10000我是用此公式,但也有其他公式計算,每個人的計算方法不一定一樣!

老兄,我算出來Np有87T,怎么會這么多啊?
你能不能幫我算算?用你的那個.pdf文件的形式.
輸入220VAC 15%波動 50Hz,輸出36V/3A,頻率100K,ER28磁心.
整流管壓降1V,Vbias＝12V.效率定到0.8左右.
我算出來Lp=616uH,Ip=2.32A,Bmax取0.2T嗎?我算出來Np有87T.應該不會這么多吧..........

CORE:ER28
f=100khz
D=0.45MAX
B=0.155T
初級眽動電流與峰值電流的比例數設計為KRP=0.8
NP=78T/0.45mm(分內外兩次繞線,即39+39T)
NS=18T/0.50*4股
LP=385uH
gap=2.56mm
擋墻:兩邊各3.2mm
溫升約50度
