不是吧,這個線路是不可能點亮很長時間的,
R7是5.0K?
通電就應該燒了,
如果正常電路, R3是不可能燒壞的.

510K

不是的r7是510k啊

磁環是2:2:8

正常來說,R3是不容易損壞的.所以,我想你的這個線路損壞R3的問題有可能出在你的PCB板子上.如果,你的R3布在離輸出電感很近的地方,甚至靠著輸出電感,而你的輸出電感溫升又比較高的話,就有可能損壞R3.因為,電阻都有一個允許的耗散功率,隨著溫度的升高,所允許的耗散功率將會下降,當達到一定的極限的時候,電阻就容易損壞.希望以上解釋對你有幫助!!

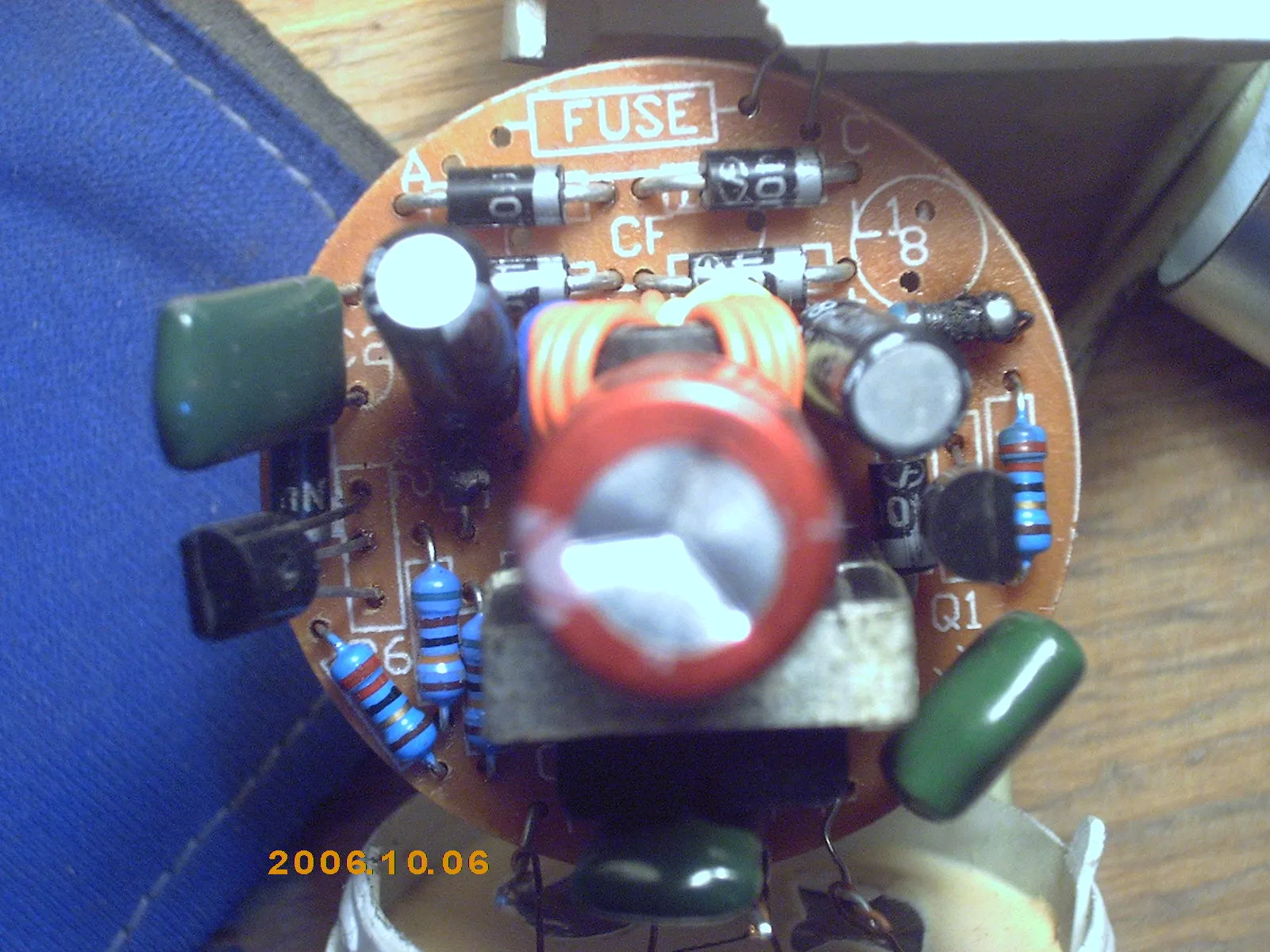

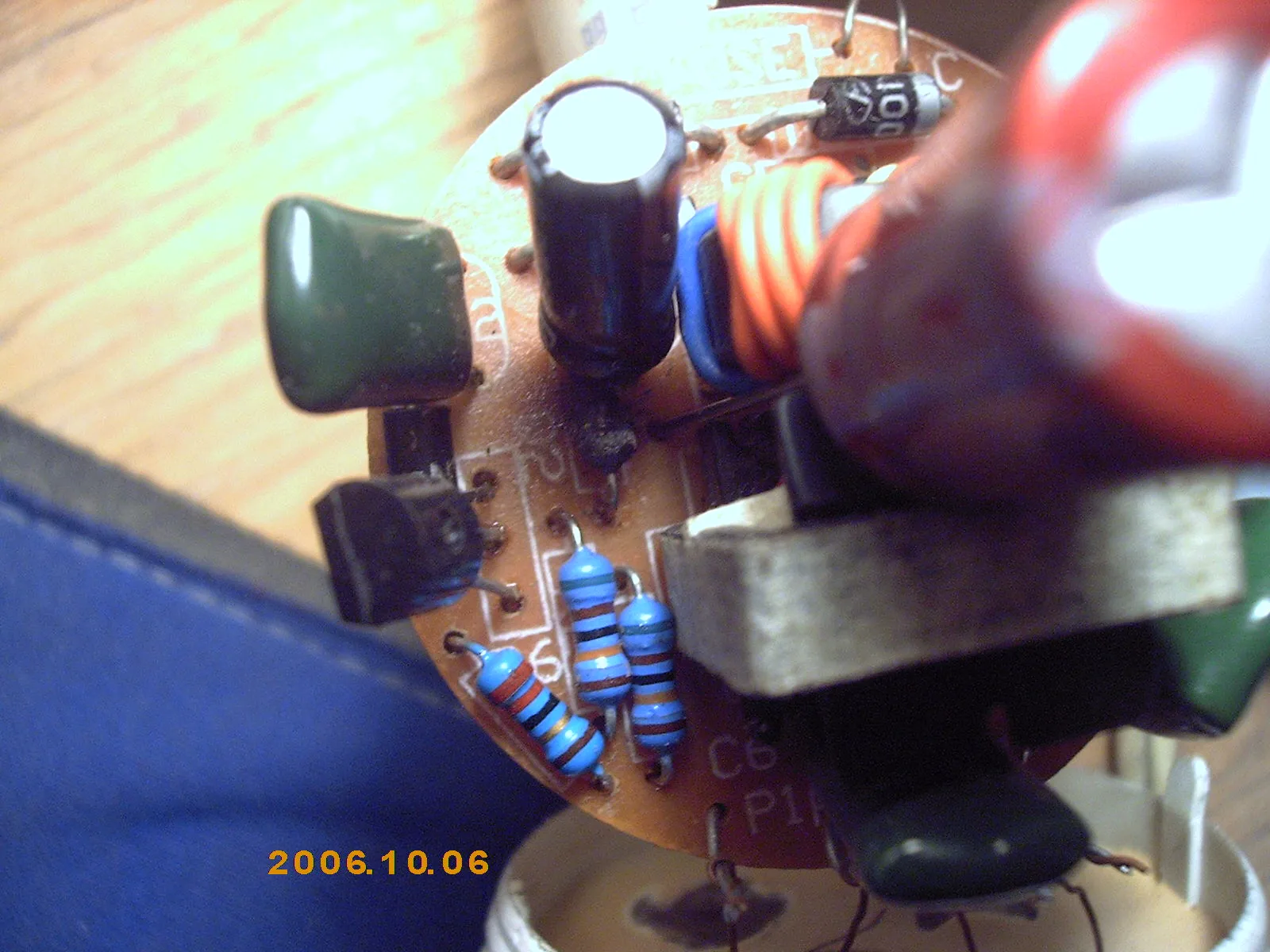

大哥不是那樣啊500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/46/1160143489.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/46/1160143566.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/46/1160143648.jpg');}" onmousewheel="return imgzoom(this);">

13001次品 放大倍數過大了

不是吧
三極管是1.2角的500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/46/1160180372.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/46/1160181501.jpg');}" onmousewheel="return imgzoom(this);">

你再數一下,你的磁環是8:2:2嗎?
不知你是怎么數出來的哦.

就是我錯了
大哥是不是因為它的原因呢

還是因為電容呢
2.2uf的電容漏電流會不會造成呢

你在從新調試一下,你的磁環是4*9*4了,R3不用也可以的.你是做幾WR的燈?電感量是幾MH的.

可能性不大,你可以把它短路看看,會不會燒成那個樣子...當然不要考慮其他的功能喲..你可以查一電阻本身的質量問題...還有就是外力...

理論上是4*9*4
但古鎮的通用說法則是8*3*3,
不信你外發一下磁環,說繞4*9*4試試,看繞回來是什么樣.
~ 0 ~

其實這個簡單,
你測試一下這個電阻的溫度,
看看和不燒壞的電阻有什么不同,
如果是差不多的,則可以肯定是電阻本身質量的問題,
電阻燒壞,不外乎就是發熱.和高壓擊穿.
(你說的這個現象,理論上好像不可能.)

這是理解方面的事.但大都是這么認為的.繞2圈的,實際上就是3圈.我外加工,都是說實圈的.他們加工的多對了.呵呵.如是3*9*3的話.那就在上面繞2*8*2了,.

我又突然發現是燒壞了2個r5和r4

你可以把R6,R3改用RY25/20歐的試一試看.

把磁環次級減少一圈試試

大家好
原因應該查明白了
不是燒電阻原因
而是三極管燒了才引起電阻燒掉
三極管燒了bc極我想應該是磁環次級電流大引起的吧
我做的是11瓦的燈   磁環應該是什么參數呢
我不知道怎么做   請大家多指點

大哥們幫幫忙吧   我謝大家了
我很愁

把D5,D6短接,可以在磁環不變的情況下減小基極電流.看一下效果如何!!

磁環4*9*4改成3*9*3呀,有沒有試過?

已經改了,正在試驗,謝謝大家了.
我還想問我的電路中的所有電阻是否用的合適

看看舊帖就能找到答案

把試驗結果告訴大家

我會的

葉大哥
我還要你幫忙指點了  帖子我基本上都看過
我不知道問題在那里
