各位能詳細說一下這個0-10V調光接口的工作原理嗎?

對于變壓器的圈數比有沒有什么好的建議?

全部回復(21)

只看樓主

正序查看

倒序查看

oh1978

LV.5

2006-09-28 08:42

頂起來

回復

fjxmeb1

LV.5

2006-09-28 08:49

@oh1978

頂起來

能不能上傳的完整一點的圖呀?

回復

lgwyt

LV.3

2006-09-28 12:10

這樣給你解釋一下:在變壓器側LC組成一個振蕩器給一次側提供脈沖,在變壓器的二側產生10V左右的脈沖信號,經過整流裝換成直流,然后再附加的調光控制通過灌電流使電壓降低;這種方法在變壓器的兩側很難產生一個比較好的線性關系?當然你可以可以用運放來實現這個功能;

回復

oh1978

LV.5

2006-09-28 15:26

@lgwyt

謝謝指教! 那么有什么更好的方案呢?

回復

lgwyt

LV.3

2006-09-28 15:43

@oh1978

謝謝指教!那么有什么更好的方案呢?

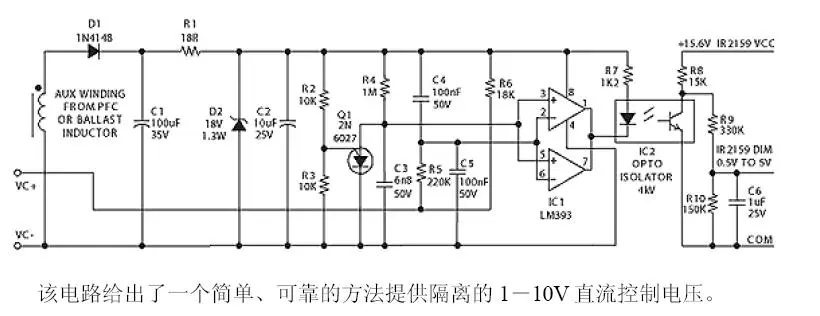

你可以采用:IR公司IR21593芯片提供的調光接口原理圖;我曾經試過這個電路,效果還不錯;

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/45/1159429384.jpg');}" onmousewheel="return imgzoom(this);">

回復

lgwyt

LV.3

2006-09-28 15:57

@fjxmeb1

能不能上傳的完整一點的圖呀?

這個原理圖可能和摟主的電路圖差不多:

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/45/1159430217.jpg');}" onmousewheel="return imgzoom(this);">

回復

eb菜鳥

LV.3

2006-09-28 19:19

@lgwyt

你可以采用:IR公司IR21593芯片提供的調光接口原理圖;我曾經試過這個電路,效果還不錯;[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/45/1159429384.jpg');}"onmousewheel="returnimgzoom(this);">

請教,比較器為何要并聯使用?而且比較器393用到這個線性輸出的地方是怎么工作的?早見過這個電路,實在不太明白其工作原理,還請DX解釋一下.
