求救:3842輸出電壓穩不住,大蝦們快來幫忙看看,萬分感謝!

3842
輸出電壓設計16V帶滿負載情況下,電壓緩慢上升,大概
2MV/秒.來幫下忙啊!
全部回復(17)
正序查看
倒序查看
2004-09-13 19:47
貼你的電路圖來.
0
回復
trans
LV.6
3
2004-09-13 19:50
把你的電路圖貼出來才行呀
0
回復
最失敗
LV.4
4
2004-09-13 20:47
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/21/1095122811.jpg');}" onmousewheel="return imgzoom(this);">

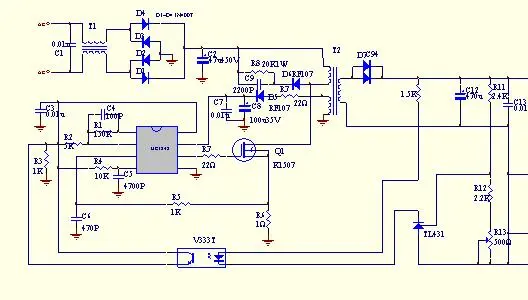

就是這個圖了,變壓器初級60T供電12T輸出15T
0
回復
trans
LV.6
5
2004-09-13 21:07
@最失敗
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/21/1095122811.jpg');}"onmousewheel="returnimgzoom(this);">就是這個圖了,變壓器初級60T供電12T輸出15T
建議你給431加一個供電回路,具體參數選擇可參考以下論壇的說明.1095124044.htm
0
回復
trans
LV.6
6
2004-09-13 21:12
@trans
建議你給431加一個供電回路,具體參數選擇可參考以下論壇的說明.1095124044.htm
建議你給431加一個供電回路,具體參數選擇可參考以下論壇的說明.1095124336.pdf
0
回復
helaoliu
LV.3
7
2004-09-13 21:23
@trans
建議你給431加一個供電回路,具體參數選擇可參考以下論壇的說明.1095124336.pdf
這個圖有些問題啊!
uc3842的7腳沒有接高壓,它是怎么啟動的呢?
我認為問題就出在這里呀!
0
回復
最失敗
LV.4
8
2004-09-13 21:45
@helaoliu
這個圖有些問題啊!uc3842的7腳沒有接高壓,它是怎么啟動的呢?我認為問題就出在這里呀!
不好意思,忘記畫上了,次電路原本工作正常的,結果做了幾次實驗之后就成現在這種情況了．．．．
0
回復
2004-09-13 22:19
@最失敗
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/21/1095122811.jpg');}"onmousewheel="returnimgzoom(this);">就是這個圖了,變壓器初級60T供電12T輸出15T
你的光偶的發射級怎么接到3842的8腳上去了呢!應該接到7腳供電回路上啊!
0
回復
coffeetea
LV.3
10
2004-09-13 22:25
@神秘男孩
你的光偶的發射級怎么接到3842的8腳上去了呢!應該接到7腳供電回路上啊!
接到8腳也可以
0
回復
coffeetea
LV.3
11
2004-09-13 22:28
把光耦對輸出正的上拉電阻換成3K試試看呢?
0
回復
最失敗
LV.4
12
2004-09-13 22:29
@神秘男孩
你的光偶的發射級怎么接到3842的8腳上去了呢!應該接到7腳供電回路上啊!
由第8腳提供的5V基準更穩定咯,
0
回復
最失敗
LV.4
13
2004-09-13 22:30
@coffeetea
把光耦對輸出正的上拉電阻換成3K試試看呢?
剛才我在查找取樣反饋電路時發現431/1,3腳之間的電容有漏電,已損壞,結果造成輸出電壓緩慢上升..謝謝大家,我這個電路是否有潛在的問題呢?請大家暢所欲言.
0
回復
2004-09-13 22:32
@最失敗
由第8腳提供的5V基準更穩定咯,
我真還不知道8腳也可以,謝謝大家!
0
回復
helaoliu
LV.3
15
2004-09-14 23:09
@最失敗
剛才我在查找取樣反饋電路時發現431/1,3腳之間的電容有漏電,已損壞,結果造成輸出電壓緩慢上升..謝謝大家,我這個電路是否有潛在的問題呢?請大家暢所欲言.
現在情況怎么樣呢?
0
回復
最失敗
LV.4
16
2004-09-20 20:59
@helaoliu
現在情況怎么樣呢?
現在穩定了,可是我還是想不出問題所在.
0
回復
liuengang
LV.4
17
2004-09-24 11:26
@最失敗
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/21/1095122811.jpg');}"onmousewheel="returnimgzoom(this);">就是這個圖了,變壓器初級60T供電12T輸出15T
電路沒有什么問題,看是否有損壞的器件,檢查反饋回路器件或更換.
0
回復
poper
LV.1
18
2004-09-24 19:57
對自供電可以在改進一些!
