LLC電路中使用兩個變壓器,并聯和串聯,哪個比較合理

因需要在一個LLC電路中使用兩個變壓器,各自負擔一半的負載,并聯和串聯各有各的優勢,但都可能有變壓器負載不平衡的問題,不知哪種連接合理?或者LLC不適合進行這樣的電路?1156391189.pdf

全部回復(15)

只看樓主

正序查看

倒序查看

幸存少年

LV.5

2006-08-24 12:58

你想做多少瓦的LLC電源,最好不要用兩個變壓器.

回復

i2cbus

LV.3

2006-08-24 15:16

@幸存少年

你想做多少瓦的LLC電源,最好不要用兩個變壓器.

想做一下嘗試

回復

xue007

LV.9

2006-08-24 15:36

@i2cbus

想做一下嘗試

初級串次級并

回復

i2cbus

LV.3

2006-08-24 17:07

@xue007

初級串次級并

謝謝你的回復,不過這樣的話,設計時需減小初次級的匝比,要么減小初級匝數,要么增加次級匝數,并且如果變壓器如果不一致,同樣會造成兩個變壓器負載不均?如果是這樣的話我覺得還是初級并好些?

回復

rhett

LV.8

2006-08-24 17:45

@xue007

初級串次級并

沒有用過兩個,學習一下!這樣效果怎么樣?

回復

i2cbus

LV.3

2006-08-25 09:58

@rhett

沒有用過兩個,學習一下!這樣效果怎么樣?

就等大家討論討論,實際我也有拼了一個板出來,和想的一樣,工作是可以,但考慮到可靠性那就另當別論了.

回復

geny_520

LV.3

2006-08-25 17:36

@i2cbus

就等大家討論討論,實際我也有拼了一個板出來,和想的一樣,工作是可以,但考慮到可靠性那就另當別論了.

可以原邊和副邊都并起來

回復

mshuang

LV.6

2006-08-29 15:03

我現在用的是初級并聯,次級串聯.我的輸入電壓低,輸出電壓高.初級電流太大了.

回復

rhett

LV.8

2006-08-30 11:32

@mshuang

我現在用的是初級并聯,次級串聯.我的輸入電壓低,輸出電壓高.初級電流太大了.

對,這個的選區應該是從實際的情況出發的.

回復

fly0ver123

LV.2

2014-11-24 16:52

并聯效率高一些

回復

Constance

2014-11-24 23:04

初級串聯，不用擔心均流問題；

級次并聯，不用擔心均壓問題；

回復

ruohan

LV.9

2014-12-06 16:14

@Constance

初級串聯，不用擔心均流問題；級次并聯，不用擔心均壓問題；

初級串聯，次級能不能各走一半，

回復

Constance

2014-12-06 19:09

@ruohan

初級串聯，次級能不能各走一半，

次級的電流能不能各走一半要看你的布板還有一些寄生參數。

回復

sunblackbear

LV.3

2015-02-01 20:19

@Constance

次級的電流能不能各走一半要看你的布板還有一些寄生參數。

初級串聯, 次級并聯.都已實現, 做過3500W成熟產品. 但是對PCB Layout要求比較高, 盡量回路對稱(這也是中心抽頭LLC一般的要求), 否則次級電流不對稱.

回復

ruohan

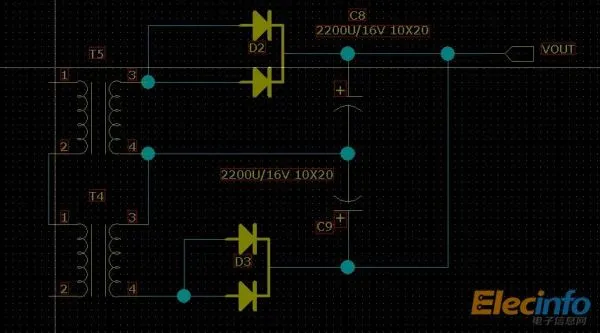

LV.9

2015-02-02 10:14

@Constance

次級的電流能不能各走一半要看你的布板還有一些寄生參數。

次級要是能各走一半，

變壓器次級就不用上下個兩個繞組了，就用一個繞組，這樣對低壓大電流的線路上面變壓器好生產，，

回復
