示波器買來了。摸索使用中，請高手給看看 問題。

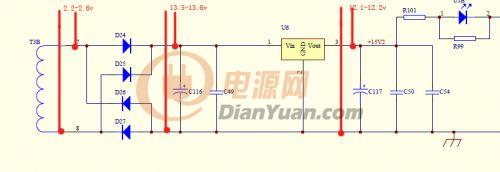

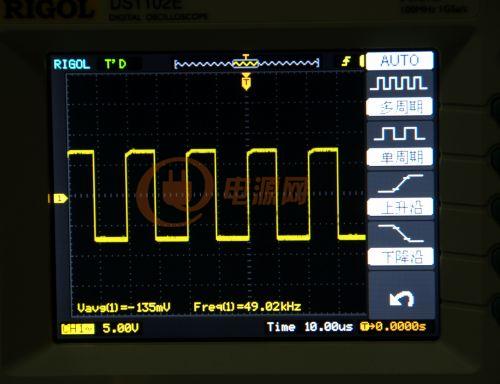

驅動板單獨供15v電壓 4和6腳 波形。
另外測得：是不是哪個3205沒工作？
求教24v2400瓦問題。
全部回復(9)
正序查看
倒序查看
@何
你這時的波形高壓有電嗎?電壓是多少呢?直流24V又有多少安電流呢?這幾個都有數據才好判斷是好是壞哦!!
高壓 有輸出。電壓195-350伏可調。 在195-245伏時 震蕩 超過245伏就好了。 24伏空載電流0.18-0.19a。 帶載電流不穩定。 主板中間那個105電容成了開口笑。

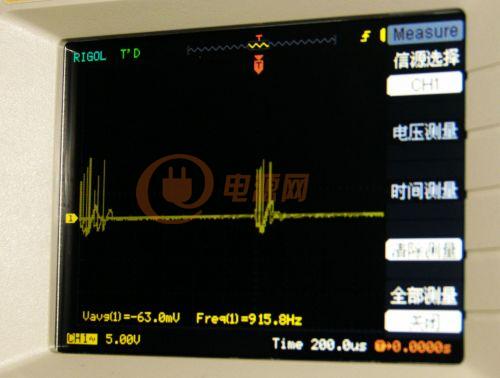

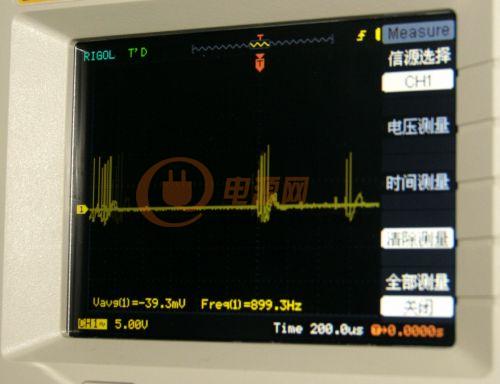

3月25日 晚測量輸出圖形：
發現這樣問題：以前沒有示波器的時候 用萬用表測量電壓在250-310伏左右。今晚先用萬用表測量是265伏，接上示波器任何一接頭，電壓立即降至213左右，并且可調節，將示波器接線離開，用萬用表測還是265伏。 這是什么原因造成的？請高手指點 謝謝
0
回復
@chdongxu
高壓有輸出。電壓195-350伏可調。在195-245伏時震蕩超過245伏就好了。24伏空載電流0.18-0.19a。帶載電流不穩定。 主板中間那個105電容成了開口笑。3月25日晚測量輸出圖形：[圖片] [圖片] 發現這樣問題：以前沒有示波器的時候用萬用表測量電壓在250-310伏左右。今晚先用萬用表測量是265伏，接上示波器任何一接頭，電壓立即降至213左右，并且可調節，將示波器接線離開，用萬用表測還是265伏。 這是什么原因造成的？請高手指點 謝謝
在互感器的次級并個104來試試,看看有無改*>
