3kw光伏發電系統，更新，太燒錢了，亂七八糟的加一起1.7w

今天是陰天，電流小了點

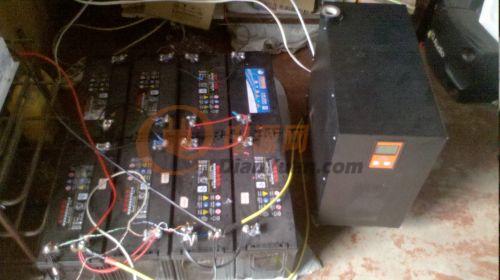

前天有增加了4塊電池，電池不夠浪費電能啊，呵呵，

5kw工頻市電互補，逆變器，空耗48v 1.7A（52v的時候）接220v市電空耗0.2A，就是個電老虎

高頻1kw的正弦波，那個巨無霸太浪費了，買了個小的，空載0.2A，

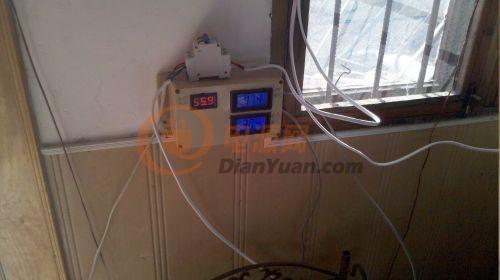

晴天時候的太陽能電池電流，完全可以做飯，，，上面的時候太陽能電池板電流，下面是

逆變器用電電流，(如果是不帶-號就是沒用電池電，正負電流表）

呵呵太亂，左邊是5000w 逆變器，工頻啊，，，

下面是外面正在下雪的時候的太陽能電池電流

看了本論壇后中毒了，開始買一個245w的玩玩，

結果買來12個250w的太陽能電池板，唉，，，，，，，

下面是一些圖片，，現在中午有太陽的時候可以，電磁爐、

電飯鍋、電腦一臺，取暖器一個開450w，，一起工作。太陽

能可以提供42A的電流，，，合算不合算暫時不說，就是有點

小小的成就感，，，

全部回復(32)

只看樓主

正序查看

倒序查看

ztr888

LV.6

2012-12-30 19:34

占個位置看沒圖

回復

天涯浪子88

LV.5

2012-12-30 19:52

搞得不錯呀！就是電池板下來的電線看上去不大呀！用的多少平方的線！能到45A的電流！3KW的電池板能到這么大的電流還不錯！

回復

yinxiangtuo

LV.5

2012-12-30 19:58

感覺好燒錢……

回復

tvro

2012-12-30 19:59

應該放到屋頂

回復

sdaok

LV.5

2012-12-30 21:33

兄弟有才！！財！好羨慕啊~

回復

成都三科售后

LV.6

2012-12-30 21:37

@tvro

應該放到屋頂

俺的就是屋頂

回復

永發電子

LV.4

2012-12-30 22:02

@sdaok

[圖片]兄弟有才！！財！好羨慕啊~[圖片]

好羨慕啊~

回復

pc3w

LV.4

2012-12-30 22:24

暫時不劃算，等并網時就劃算了

回復

yu45823864

LV.1

2012-12-30 23:12

@成都三科售后

[圖片] 俺的就是屋頂[圖片]

規模宏大啊，，呵呵，，佩服佩服

回復

yu45823864

LV.1

2012-12-30 23:19

@天涯浪子88

搞得不錯呀！就是電池板下來的電線看上去不大呀！用的多少平方的線！能到45A的電流！3KW的電池板能到這么大的電流還不錯！

做個測試，還少很多東西沒搞，線一個是4平和6平的線，，，逆變器的那個線路是16平的，，，以上都是純銅，

回復

ztr888

LV.6

2012-12-31 06:44

不會吧,電池只用4個.

回復

yu45823864

LV.1

2012-12-31 09:35

@ztr888

不會吧,電池只用4個.

是這樣的，太陽能發的每一度電，是比市電還要便宜的多，但是只要算上蓄電池的損耗，那就不合算了，我用4個電池作用是穩定電壓電流的，不是讓電池存多少電的，就是白天有電就用，沒電就市電，這樣話發的電比市電便宜，，過些時候，我會增加判斷天晴還是天陰的控制器，這樣的話，天晴就自動開啟工頻5000w的逆變器，燒水，做飯，空調，，，天陰自動開啟1kw 高頻正弦波低空耗逆變器，用來帶照明，電腦，電視，等，，，

回復

liqiangwszgr

LV.6

2012-12-31 10:01

@yu45823864

是這樣的，太陽能發的每一度電，是比市電還要便宜的多，但是只要算上蓄電池的損耗，那就不合算了，我用4個電池作用是穩定電壓電流的，不是讓電池存多少電的，就是白天有電就用，沒電就市電，這樣話發的電比市電便宜，，過些時候，我會增加判斷天晴還是天陰的控制器，這樣的話，天晴就自動開啟工頻5000w的逆變器，燒水，做飯，空調，，，天陰自動開啟1kw高頻正弦波低空耗逆變器，用來帶照明，電腦，電視，等，，，

你剛才說的陰天晴天自動切換我感覺非常麻煩就拿家里電線來說燒水，做飯，空調一組線？照明，電腦，電視一組線？那不是最少要2組線來實現只有各是各的線才可以實現陰天晴天自動切換還有陰天時燒水，做飯，空調要切換到市電又是一個難題

按照我的理解只有這樣才能實現

不知LZ有什么好的辦法？透露下我們好學習

回復

liqiangwszgr

LV.6

2012-12-31 10:03

@成都三科售后

[圖片] 俺的就是屋頂[圖片]

成都的哥你的板子真讓人眼饞哦應該脫離電網了？

回復

liqiangwszgr

LV.6

2012-12-31 10:05

@yu45823864

是這樣的，太陽能發的每一度電，是比市電還要便宜的多，但是只要算上蓄電池的損耗，那就不合算了，我用4個電池作用是穩定電壓電流的，不是讓電池存多少電的，就是白天有電就用，沒電就市電，這樣話發的電比市電便宜，，過些時候，我會增加判斷天晴還是天陰的控制器，這樣的話，天晴就自動開啟工頻5000w的逆變器，燒水，做飯，空調，，，天陰自動開啟1kw高頻正弦波低空耗逆變器，用來帶照明，電腦，電視，等，，，

LZ 你的電池板線應該用純銅軟線加線管這樣更整齊耐用安全

回復

tvro

2012-12-31 10:13

@成都三科售后

[圖片] 俺的就是屋頂[圖片]

羨慕

回復

13824526052

LV.3

2012-12-31 11:03

@yu45823864

是這樣的，太陽能發的每一度電，是比市電還要便宜的多，但是只要算上蓄電池的損耗，那就不合算了，我用4個電池作用是穩定電壓電流的，不是讓電池存多少電的，就是白天有電就用，沒電就市電，這樣話發的電比市電便宜，，過些時候，我會增加判斷天晴還是天陰的控制器，這樣的話，天晴就自動開啟工頻5000w的逆變器，燒水，做飯，空調，，，天陰自動開啟1kw高頻正弦波低空耗逆變器，用來帶照明，電腦，電視，等，，，

強！！！！！！！！！

回復

shentian169

LV.3

2012-12-31 11:05

@liqiangwszgr

LZ你的電池板線應該用純銅軟線加線管這樣更整齊耐用安全

你這套設備多少錢？

回復

yinxiangtuo

LV.5

2012-12-31 12:13

@成都三科售后

[圖片] 俺的就是屋頂[圖片]

回復

永發電子

LV.4

2012-12-31 12:19

@成都三科售后

[圖片] 俺的就是屋頂[圖片]

距離太近了容易遮光

回復

yu45823864

LV.1

2012-12-31 13:39

@liqiangwszgr

LZ你的電池板線應該用純銅軟線加線管這樣更整齊耐用安全

非常感謝，這么亂，也就剛剛搞好在測試，，穩定了，我就會搞好看電，，關于陰天晴天判斷，我是專門有個小的太陽能電池板，檢測電流方法來實現陰天和晴天的識別的，，等我搞好會把控制圖，給大家看看，指導一下。

回復

yu45823864

LV.1

2012-12-31 13:47

@shentian169

你這套設備多少錢？

光伏板 250w 1.65米x0.99米 499元一塊，這天晴天短路電流7A 。感覺還可以，12塊 2串6并，晴天早晨剛剛太陽出來5A--中午11點-12點42A.弱光性能還行，多云的時候5-20A，下雨的時候天很暗的時候，最大1--3A ，，，一共花了電池板6k元，，，逆變器3080元5kw的，高頻正弦波逆變器1kw 750元，60A太陽能 pwm控制器 560元，其它 200元，，一起花了10590元，，呵呵忘記電池了300元一個4個1200元，一天可以用10--12度，天晴的時候，。。。。多云估計3-5度，很暗的天氣1-2度多

回復

liqiangwszgr

LV.6

2012-12-31 14:31

@yu45823864

二手電池？新的不會300元一個把

回復

jgchance

LV.3

2012-12-31 14:34

@yu45823864

光伏板250w1.65米x0.99米499元一塊，這天晴天短路電流7A 。感覺還可以，12塊2串6并，晴天早晨剛剛太陽出來5A--中午11點-12點42A.弱光性能還行，多云的時候5-20A，下雨的時候天很暗的時候，最大1--3A ，，，一共花了電池板6k元，，，逆變器3080元5kw的，高頻正弦波逆變器1kw750元，60A太陽能pwm控制器560元，其它200元，，一起花了10590元，，呵呵忘記電池了300元一個4個1200元，一天可以用10--12度，天晴的時候，。。。。多云估計3-5度，很暗的天氣1-2度多

250W光伏電池板499元一塊在那有得買？
