這是用IR2110驅動正激電路，高壓側驅動電壓是通過自舉電容充電得到的，空載時高壓側的驅動電壓為12V左右，當我加載電壓時，驅動電壓在不斷下降，請問各位這是什么原因導致的？
求教 IR2110 自舉電容驅動波形問題
全部回復(11)
正序查看
倒序查看
@ymyangyong
IR2110需要VS拉低時給自舉電容充電，驅動負荷較重的話，建議給高端驅動單獨（隔離）供電。

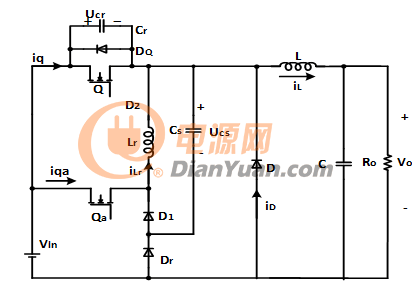

親，我的Buck電路在沒有加軟開關的情況下，可工作在2kW左右的功率級別；
然而，當加上軟開關之后，輸入輸出關系還算正常，然而波形相當差；
無論是主功率管的柵源波形，還是輔助功率管的柵源波形，然后，看了看VBS波形；
二者的VBS波形都很差，于是，就試著用在自舉電容兩端并聯DCDC隔離電源的方法，
然而波形好像并沒有什么改善。如圖所示。
該圖中，紅色為主功率管vgs波形；藍色為主功率管驅動芯片自舉電容VBS電壓波形；其中波形中的100mV表示5V，
因為探頭本身具有一定的放大倍數；
該圖中，藍色為輔助功率管柵源波形；紅色為輔助功率管驅動芯片VBSQ兩端波形；
該圖為又一次測試時的波形，其中，紅色為主功率管vgs波形，藍色為主功率管vds波形；
