用LNK406EG 做調光的驅動電源問題

用LNK406EG 做調光驅動， R8 D6發燙，去挑調光器后老化一會燒R8 D6 ，請教各位，有沒遇到這種情況？調光特性不是很好，在幾十個毫安時有微閃現象。

全部回復(8)

只看樓主

正序查看

倒序查看

謝厚林

LV.12

2012-11-09 09:14

R8是不整流后RC 假負載，是比較燙，需要增加瓦數。

回復

mochaoer

LV.1

2012-11-09 15:16

@謝厚林

R8是不整流后RC假負載，是比較燙，需要增加瓦數。

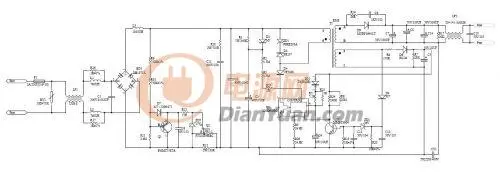

不是的，是輔助繞組限流電阻R8 和D6，請見圖紙。

回復

謝厚林

LV.12

2012-11-09 16:08

@mochaoer

[圖片] 不是的，是輔助繞組限流電阻R8 和D6，請見圖紙。

輔助繞組，可以0.5W的R8

回復

mochaoer

LV.1

2012-11-09 16:38

@謝厚林

輔助繞組，可以0.5W的R8

現在改成2512封裝的電阻了，還是很燙，再老化看看會不會燒，輔助繞組的電壓有限制嗎，最高能到多少伏，現在的輔助繞組整流后電壓有39V了。電源規格是要帶15-18*1W的燈調光

回復

謝厚林

LV.12

2012-11-13 16:17

@mochaoer

PI建議調光的輔助繞組的電壓25V，不調光的20V。你這個39V高了一些。

回復

mochaoer

LV.1

2012-11-16 17:31

@謝厚林

PI建議調光的輔助繞組的電壓25V，不調光的20V。你這個39V高了一些。

設計的是，當帶15顆燈的時候，VCC是25V，當帶18顆燈的時候VCC就到了39V.

如果變壓器按照帶18顆燈的時候，VCC為25V的話。

那么帶15顆16顆都會閃爍，這時侯，VCC電壓只有十幾V了。

回復

謝厚林

LV.12

2012-11-19 16:34

@mochaoer

設計的是，當帶15顆燈的時候，VCC是25V，當帶18顆燈的時候VCC就到了39V.如果變壓器按照帶18顆燈的時候，VCC為25V的話。那么帶15顆16顆都會閃爍，這時侯，VCC電壓只有十幾V了。

其恒流時輸出電壓范圍是+/-20%

回復

mochaoer

LV.1

2012-11-22 14:37

@謝厚林

其恒流時輸出電壓范圍是+/-20%

哦，做不到那么寬的電壓范圍，謝謝，再和客戶溝通下。

回復
